3
PM9100 Regolatore di
aspirazione subglottica continua
AVVERTENZA
• NON utilizzare il regolatore di aspirazione subglottica continua in
alcuna applicazione diversa dall’uso previsto. Un uso improprio può
provocare lesioni personali e/o danni al regolatore.
• Il regolatore di aspirazione subglottica continua può essere usato
esclusivamente da personale addestrato al suo utilizzo.
INSTALLAZIONE
Il regolatore di aspirazione subglottica continua PM9100 è dotato di
collegamento di ingresso femmina da 1/8" NPT sul pannello posteriore. Sono
disponibili per l’acquisto due (2) diverse configurazioni.
1. Il modello PM9100 da collegare direttamente alla bocca di uscita dell’aspirazione
a parete tramite un gomito a 90° Precision Medical, Inc. e un raccordo specificato
dall’utente.
2. Il modello PM9100 che si interfaccia con un regolatore di vuoto già presente
tramite un raccordo a T maschio/femmina Precision Medical, Inc. (n. pezzo 7032)
e un raccordo specificato dall’utente.
a. Installare il raccordo a T maschio/femmina sul retro del regolatore di
vuoto già presente. Verificare che la bocca di uscita del raccordo a T
sia rivolta nella direzione in cui sarà montato il regolatore.
b. Installare il connettore esagonale con il regolatore collegato al
raccordo a T maschio/femmina.
c. Installare il raccordo di aspirazione sul raccordo a T maschio/femmina.
d. Controllare i collegamenti per verificare che non siano presenti perdite.
Eventuali perdite possono influire sull’accuratezza delle prestazioni del
regolatore di aspirazione subglottica continua PM9100.

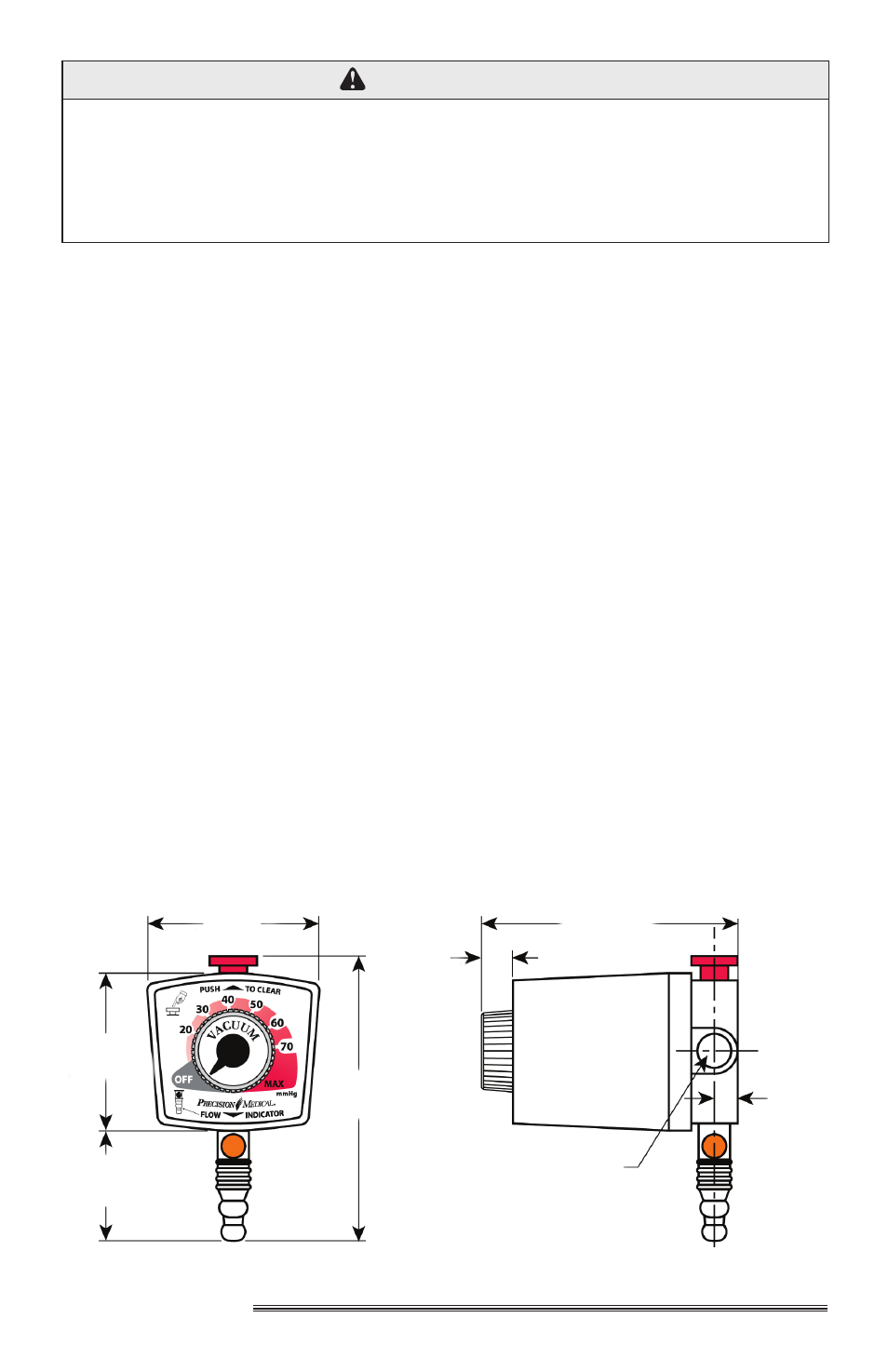

SPECIfICHE
Dimensioni:
Collegamento di ingresso
(su lato sinistro o destro)
2.19”
(55.6 mm)
3.50”
(88.9 mm)
.38”
(9.6 mm)
.58”
(14.7 mm)
3.75”
(95.3 mm)
2.00”
(50.8 mm)
1.50”
(38.1 mm)
