5

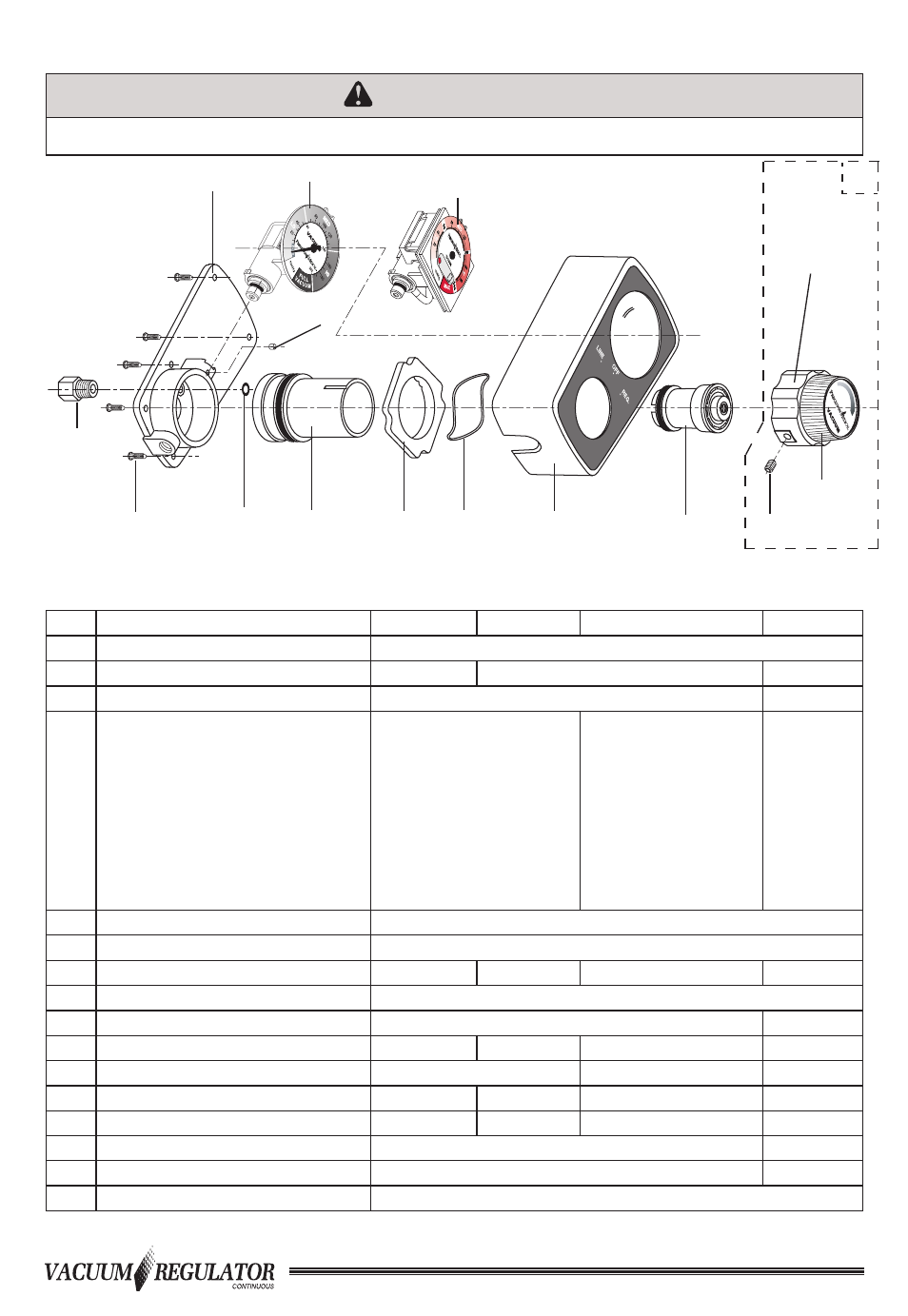

DESCRIZIONE DEI COMPONENTI
ATTENZIONE
Le etichette mancanti o illeggibili devono essere sostituite; rivolgersi a Precision Medical, Inc.
4
9 8 7 5 6
12
Manopola di
selezione
Manopola di
regolazione
1
QUANTITÀ -
6 POSIZIONI
11 10
3 - Analogico
2
Valvola di
controllo
3 - digitale
ELENCO DEI PEZZI
Modelli PM3000: rivolgersi a Precision Medical, Inc.
N. Descrizione PM3000 PM3100 PM3500 PM3600
1 Gruppo dell’alloggiamento 1561
-- Valvola di controllo (Esportazione E) N/A 502230 N/A
2 Vite 503956 (*505152) 503956
3 Gruppo dell’indicatore analogico
Gruppo dell’indicatore analogico
(Esportazione E)
Gruppo dell’indicatore analogico (Hv)
Gruppo dell’indicatore analogico
(Esportazione E) (HV)
Gruppo digitale
Gruppo digitale (Hv)
Gruppo digitale (Esportazione E)
Gruppo digitale (Esportazione E) (Hv)
503694 (*505163)
503923
504309
506384
505244 (0-200 mmHg)
505392 (0-300 mmHg)
506036
506038 (0-300 mmHg)
503826 (*505162)
504225
505391 (0-150 mmHg)
506034
505937
506555
505938
506040
4 Stabilizzatore 1396
5 O-ring 1016
6 Gruppo del selettore 1563 1564 1563 505935
7 Anello del selettore 502685
8 Rondella elastica ondulata 1614 (*505154) 1614
9 Gruppo della cassa 1565 1566 1565 1566
10 Gruppo del modulo di regolazione 1567 (*505164) (**505962) 1567 (*505164) 505962
-- Rondella (metallo) N/A N/A 502818 N/A
-- Rondella (plastica) N/A N/A 503879 N/A
11 Vite di fissaggio 1391 (*505158) 1391
12 Gruppo della manopola di comando 1568 (*505165) 1568
-- batteria per il gruppo digitale 8066
* SOLO modelli per risonanza magnetica (PM3000MR, PM3100MR e PM3500MR)
** SOLO modelli hV (PM3000HV e PM3100HV)
