MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 2
PICASSO pag. 6
Capitolo 2 Servizio tecnico - Diritti riservati ad MCZ S.p.A. –
Riproduzione vietata

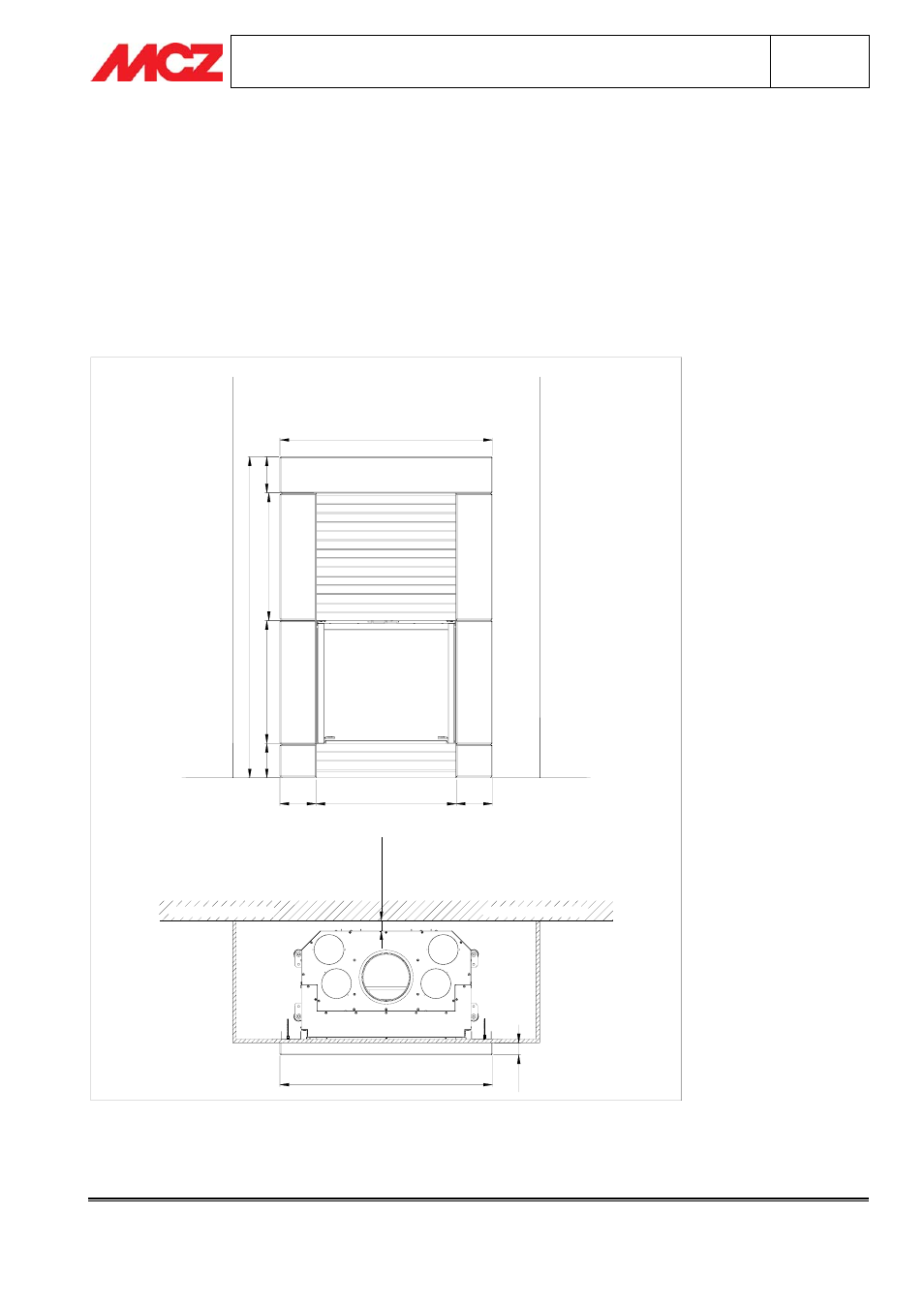

2. RIVESTIMENTO PICASSO CON TERMOCAMINO FORMA PURO 75
Il modello Picasso Forma Puro75 è un rivestimento ad incasso, ovvero il termocamino è completamente incassato
nella parete: è necessario, pertanto, costruire una controparete che sporga da quella perimetrale. La profondità
della parete da costruire in opera è a discrezione purchè vengano rispettate tutte le distanze di sicurezza
riguardanti il termocamino. A tale proposito si rimanda al Manuale d’Installazione e Utilizzo di Forma Puro75.
N.B. LA PARETE COSTRUITA IN OPERA E SULLA QUALE VIENE FISSATA LA CORNICE PICASSO DEVE
ESSERE PORTANTE, PROVVISTA DI MONTANTI IN ACCIAIO E POSSIBILMENTE DOPPI,
POSIZIONATI A FILO FORO IN DIREZIONE VERICALE.
172
613
637
18
0
1602
180 180 700
60
1060
MURO PERIMETRALE MURO PERIMETRALE
D
ISTAN
Z
A
D
I
SI
C
URE
ZZA
1060
