MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
PASSE-PARTOUT LINEA FORMA PURO pag. 8
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata

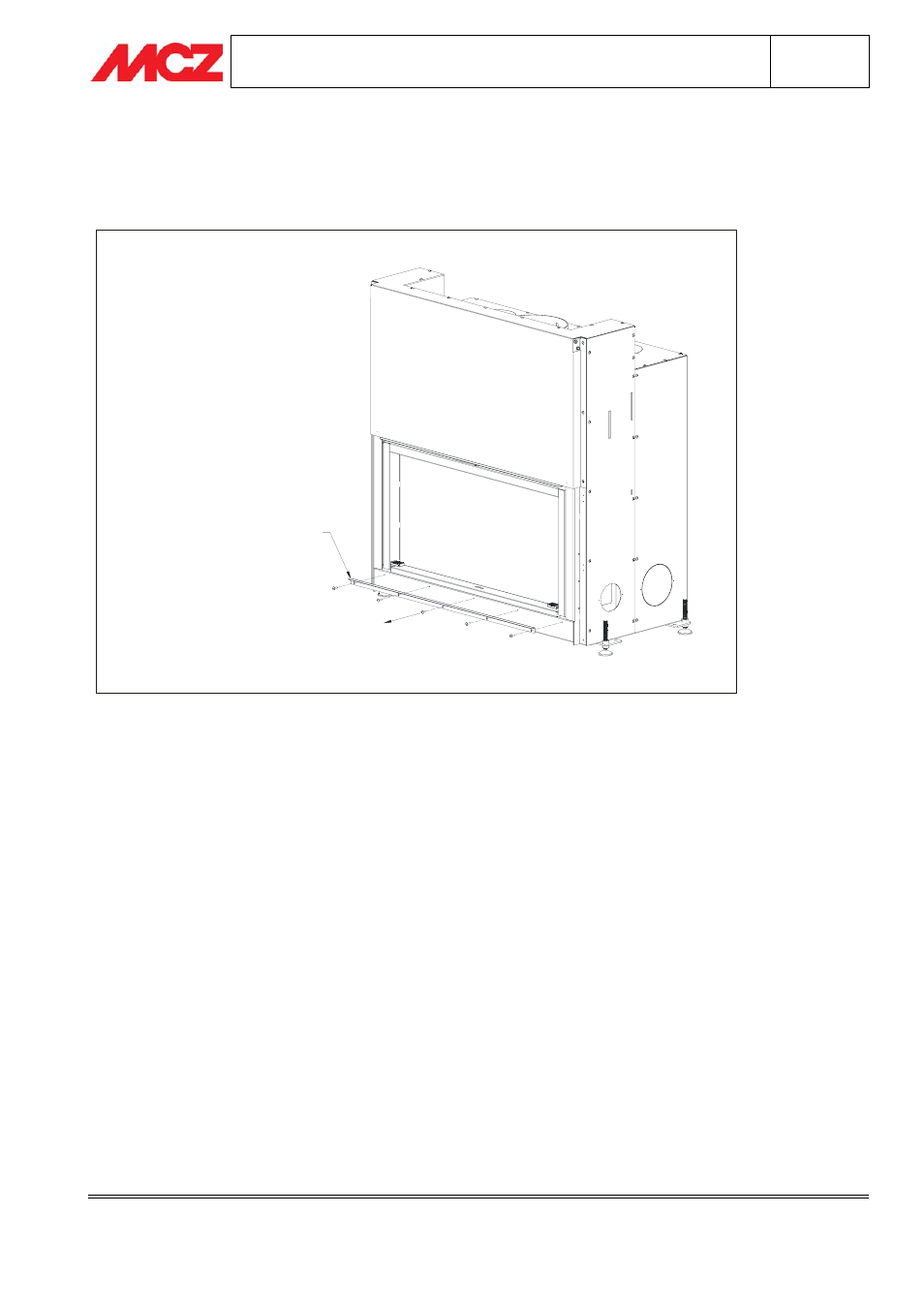

3.2. FASE 1 – RIMOZIONE PROFILO COPRIBORDO FORMA PURO
Prima di procedere al montaggio della cornice Passe-Partout è necessario rimuovere il profilo copribordo del
monoblocco Forma Puro (65/75/95/115) come da figura.
PROFILO COPRIBORDO
FORMA PURO 95
(115,75,65)
3.3. FASE 2 – MONTAGGIO RIVESTIMENTO PASSE-PARTOUT
FPURO65/FPURO75/FPURO95/FPURO115
Il montaggio del Rivestimento Passe-partout può essere eseguito prima o dopo l’installazione del termocamino
(Forma Puro) ed il collegamento alla canna fumaria: infatti il Passe-partout viene fissato al monoblocco con il
quale rimane solidale.
E’ consigliabile, tuttavia, installare prima il termocamino seguendo le istruzioni riportate nel rispettivo
Manuale di
installazione e utilizzo ed eseguire un breve collaudo per accertarne il corretto funzionamento. Ad esito positivo di
collaudo si può proseguire con il montaggio del rivestimento: in questo modo si possono evitare graffi e
scalfitture facilmente verificabili durante le fasi di movimentazione e di verifica del monoblocco.
E’ indispensabile, invece, che il montaggio del Rivestimento Passe-partotut venga realizzato prima della messa in
opera della parete con la quale viene incassato il termocamino.
Posizionare il Rivestimento Passe-partout in modo che risulti centrato rispetto all’asse del termocamino.
Aggiustare l’altezza affinché l’elemento inferiore della cornice risulti a filo con la base della porta (sfruttare le
asole presenti nelle spalle del Pass-partout che permettono una regolazione maggiore per centrare i fori presenti
nella spalla del FP115(FP95/FP75/FP65)).
Fissare il Rivestimento al monoblocco utilizzando le viti in dotazione. A fine montaggio il Passe-partout deve
chiudere perfettamente la bocca focolare del termocamino e risultare come una struttura rigida e solidale all
monoblocco.
