MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 2
PASSE-PARTOUT LINEA FORMA pag. 6
Capitolo 2 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata

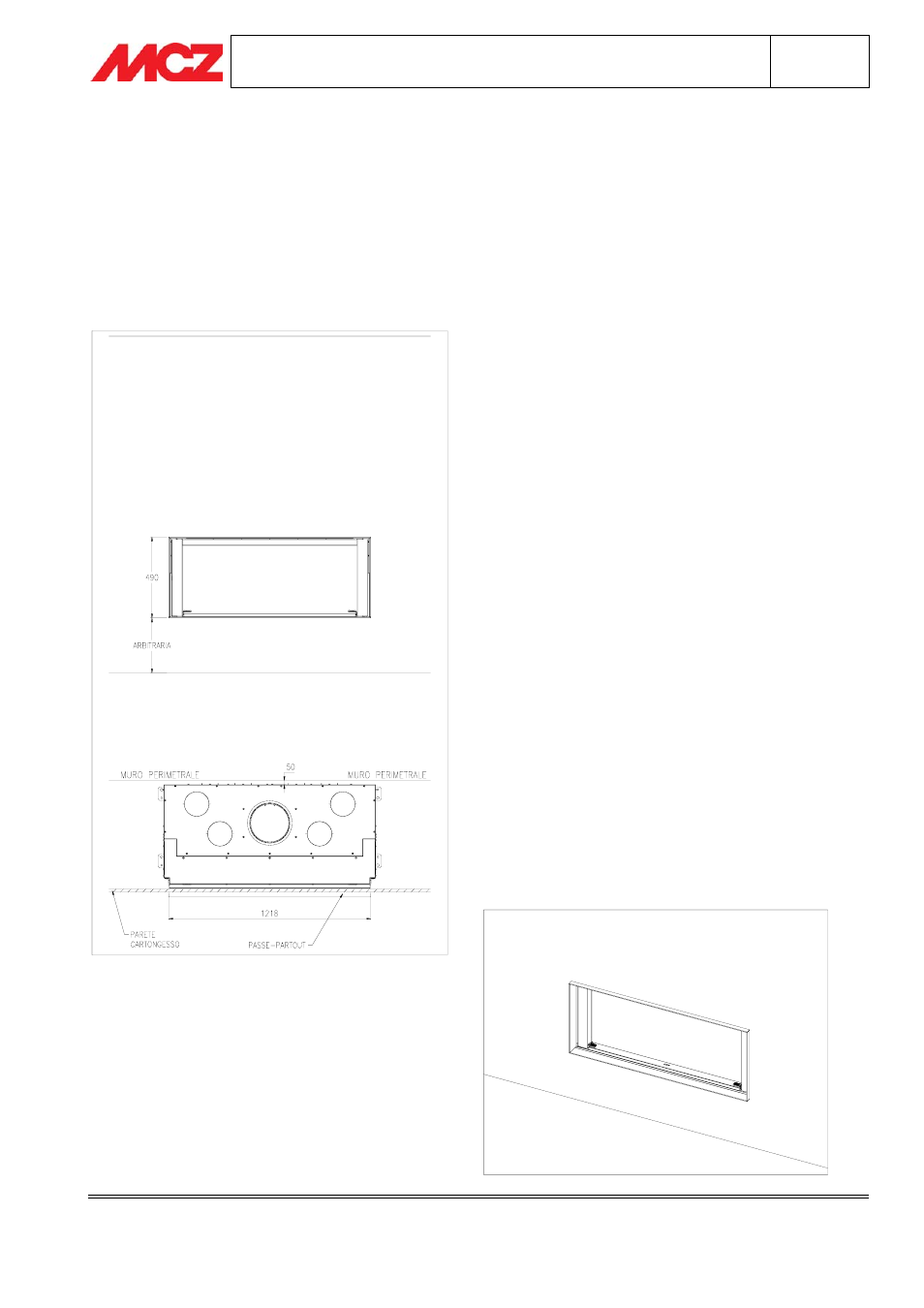

2. RIVESTIMENTO PASSE-PARTOUT CON TERMOCAMINI
FORMA77/FORMA98/FORMA120
Il Rivestimento Passe-partout è un rivestimento ad incasso, ovvero il termocamino è completamente incassato
nella parete: è necessario, pertanto, costruire una controparete che sporga da quella perimetrale. La profondità
della parete da costruire in opera è arbitraria purchè vengano rispettate tutte le distanze di sicurezza riguardanti
il termocamino. A tale proposito si rimanda al Manuale d’Installazione e Utilizzo di Forma77 (Forma98,
Forma120). Il Rivestimento Passe-partout è facile e veloce da montare. Viene fissato direttamente al
termocamino Forma 77 (o Forma98, o Forma120): non richiede alcun intervento in opera ad eccezione della
parete di incasso del monoblocco.
RIVESTIMENTO PASSE-PARTOUT FORMA120
L=1218 MM
H=490 MM
RIVESTIMENTO PASSE-PARTOUT FORMA98
L= 998 MM
H=490 MM
RIVESTIMENTO PASSE-PARTOUT FORMA77
L=788 MM
H=630MM
