MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
MONDRIAN pag. 12
Capitolo 3
Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata

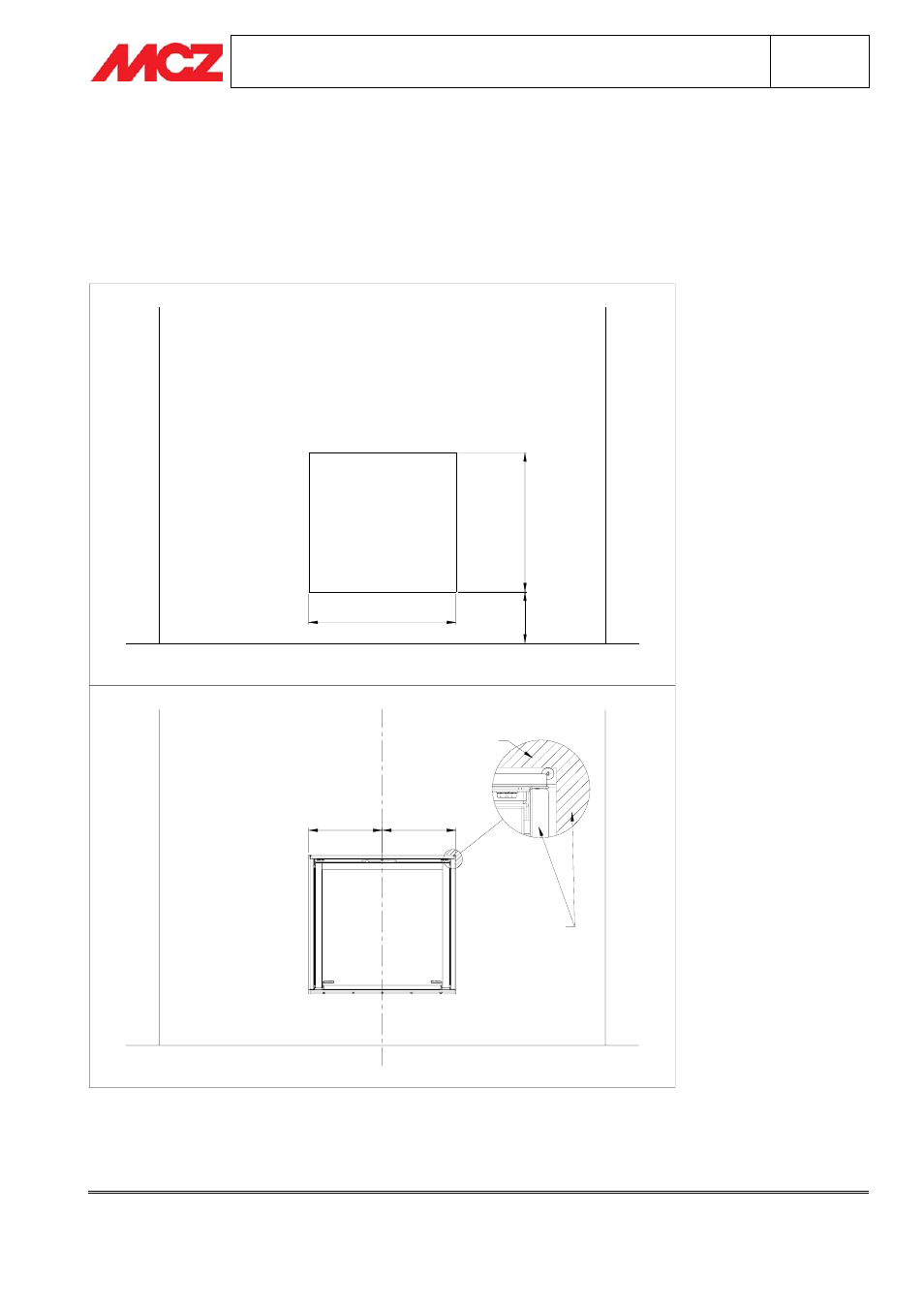

3.6. FASE 5 – PREPARAZIONE CONTROPARETE
Preparare la parete di incasso utilizzando materiale ignifugo (ad esempio cartongesso ignifugo): predisporre
un’apertura di dimensioni 660X623 mm a 230 mm dal pavimento (vedi disegno). E’ consigliabile aggiungere una
lamina d’acciaio piatta (stesso materiale dei montanti in cartongesso) nella parte interna utile per il fissaggio del
Supporto Cornice Acciaio (elemento 5). Posizionare la lamina in asse con l’apertura e ad una altezza di 95÷105
cm dal pavimento (vedi fase 6).
23
0
623
660
PARETE
A FILO
= =
Posizionare la parete con l’apertura in asse con il termocamino ed a filo con Spalle, Profilo Inferiore e Profilo
Superiore.
