MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
MAGRITTE pag. 8
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata

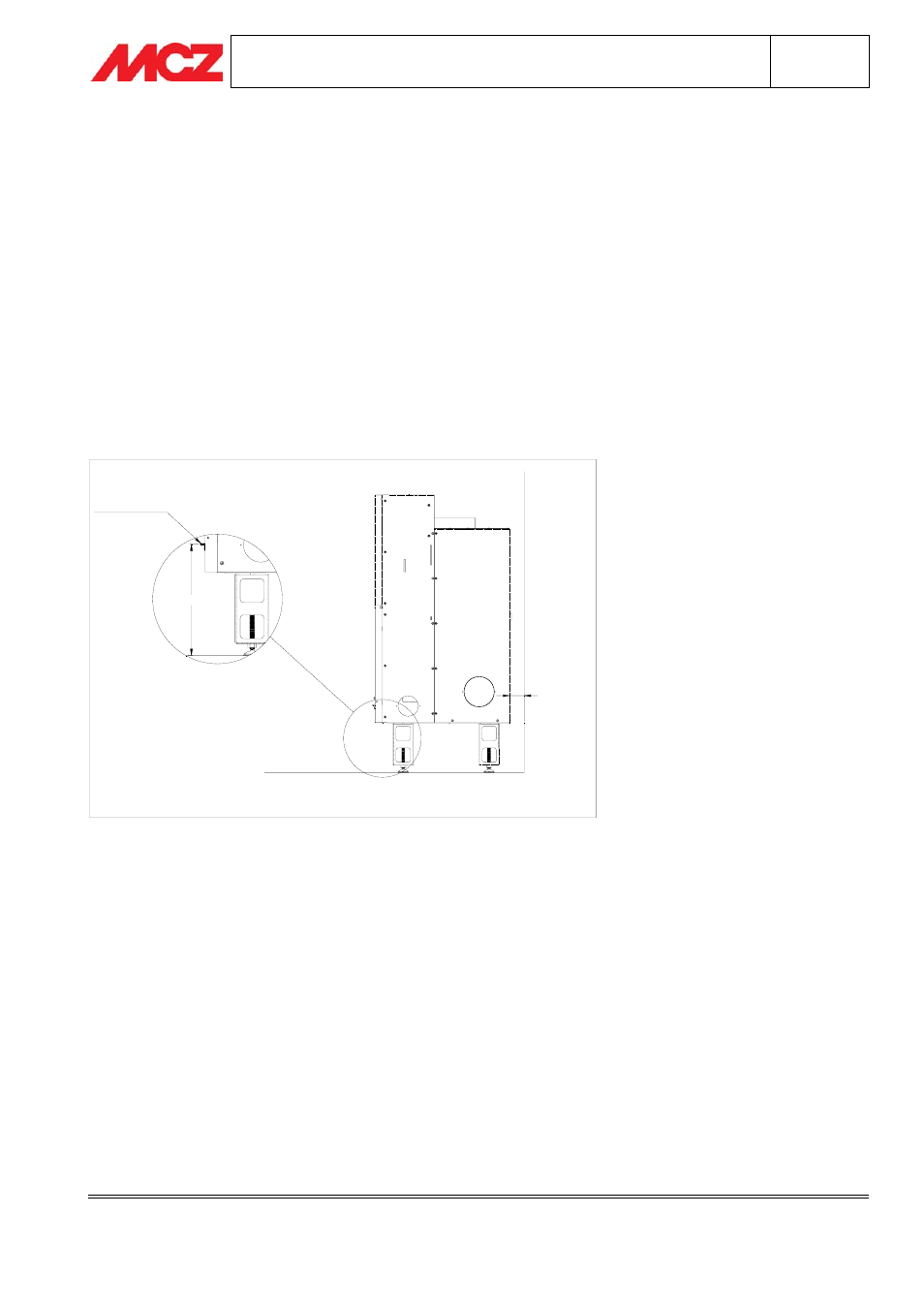

3.2. FASE 1 - POSIZONAMENTO TERMOCAMINO FORMA77 (FORMA98)
Ubicare Forma77 (Forma98) nella posizione desiderata ed alla distanza di sicurezza dalla parete posteriore:
alzare il termocamino (agendo sui n.°4 piedini a disposizione) in modo che l’altezza del profilo copribordo,
rispetto al pavimento, risulti di 340 mm (=altezza Piano Fuoco del rivestimento). Un secondo ed eventuale
intervento per regolare l’altezza del monoblocco viene eseguito durante il montaggio del rivestimento.
N.B. Forma77 (Forma98) può essere alzato alla quota indicata agendo sui n.°4 piedini delle Gambe
opzionali ( AC Kit PIEDINI LINEA FORMA) oppure sfruttando qualsiasi altra soluzione che
garantisca la stabilità e la sicurezza del monoblocco.
Prima di procedere con il collegamento alla canna fumaria e con la completa installazione del termocamino,
verificare la posizione corretta di Forma77 (Forma98) rispetto ai componenti Alzata centrale (1) e Piano Fuoco (4)
del Rivestimento Magritte. Si consiglia di posizionare a secco i due componenti facendo attenzione a sorreggere
temporaneamente il Piano Fuoco con dei supporti. A controllo eseguito, installare il monoblocco Forma77
(Forma98) seguendo le istruzioni riportate nel rispettivo Manuale di installazione e utilizzo ed eseguire un breve
collaudo per accertarne il corretto funzionamento. Ad esito positivo di collaudo si può proseguire con il montaggio
del rivestimento Magritte.
PAVIMENTO
340
PROFILO
COPRIBORDO
35
