MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
KLEE pag. 12
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata

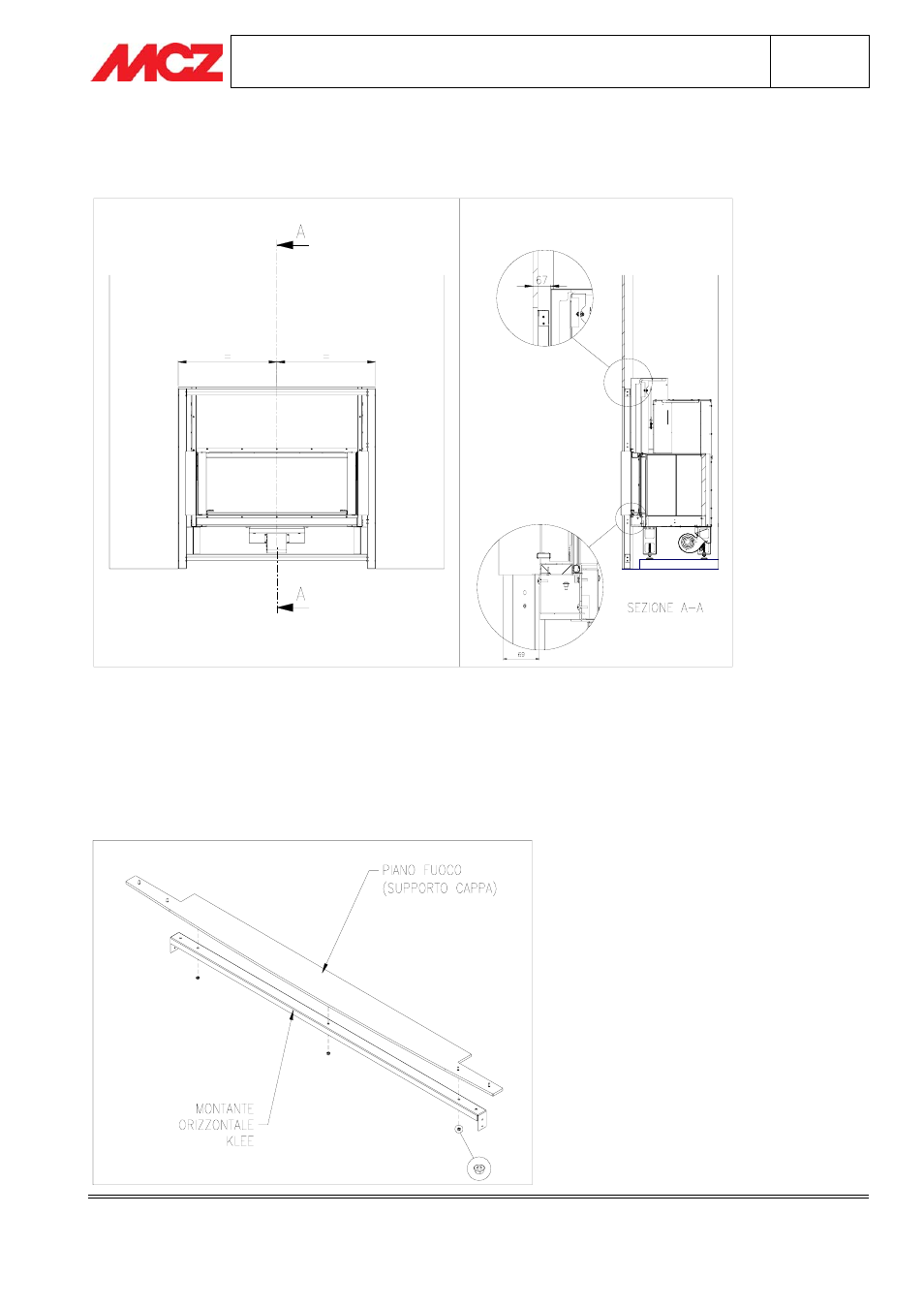

Ubicare la parete d’incasso nella sua posizione finale, distante circa 70 mm rispetto a Forma120 e con l’apertura
centrata con l’asse del termocamino (vedi disegno). La posizione del monoblocco rispetto alla controparete deve
essere regolata con precisione (scostamenti di pochi millimetri) dopo la Fase 6 ( Montaggio Spalle in Ardesia).
3.6. FASE 5 - MONTAGGIO PIANO FUOCO (elemento 5)
Assemblare l’elemento 5 (Piano Fuoco/Supporto Cappa) con l’elemento 4 (Montante Orizzontale Klee) utilizzando
n.°3 Dadi Flangiati FD M5 in dotazione.
