2. RIVESTIMENTO GUTTUSO CON TERMOCAMINO FORMA PURO95
Il modello Forma Guttuso è un rivestimento ad incasso, ovvero il termocamino è completamente incassato nella
parete: è necessario, pertanto, costruire una controparete che sporga da quella perimetrale. La profondità della
parete da costruire in opera è a discrezione purchè vengano rispettate tutte le distanze di sicurezza riguardanti il
termocamino. A tale proposito si rimanda al Manuale d’Installazione e Utilizzo di Forma Puro95.
N.B. LA PARETE COSTRUITA IN OPERA E SULLA QUALE VENGONO FISSATI PIANO FUOCO E
SUPPORTO CAPPA DEVE ESSERE PORTANTE, PROVVISTA DI MONTANTI IN ACCIAIO E
POSSIBILMENTE DOPPI. LA MODALITA’ CON CUI COSTRUIRE LA CONTROPARETE E’
COMPLETAMENTE ARBITRARIA: SI TENGA PRESENTE, TUTTAVIA, CHE E’ NECESSARIA UNA
FACCIATA FRONTALE (CHE INTEGRI ANCHE LA CAPPA) E DUE FIANCHI LATERALI (DOVE FISSARE I
MONTANTI).
33
3
48
6
17

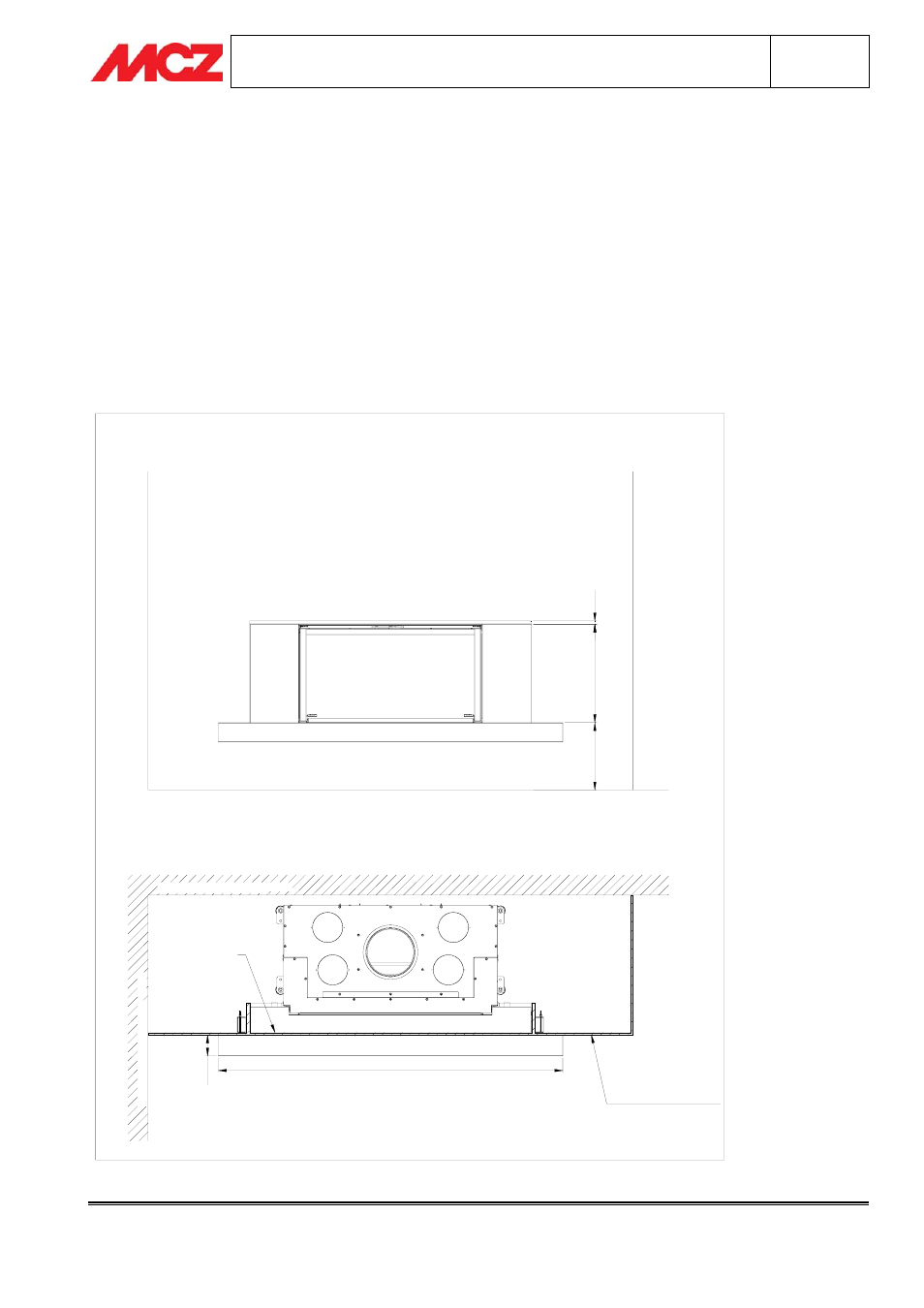

CONTROPARETE (CON CAPPA)
DA REALIZZARE IN OPERA
PAVIMENTO
MURO PERIMETRA
LE
MU
RO PER
IMETRALE
MURO PERIMETRALE
10
4 1698 CONTROPARETE
DA REALIZZARE
IN OPERA
SPAZIO UTILE PER ISOLANTE
CAPPA
