MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 2
GUTTUSO pag. 6
Capitolo 2 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata

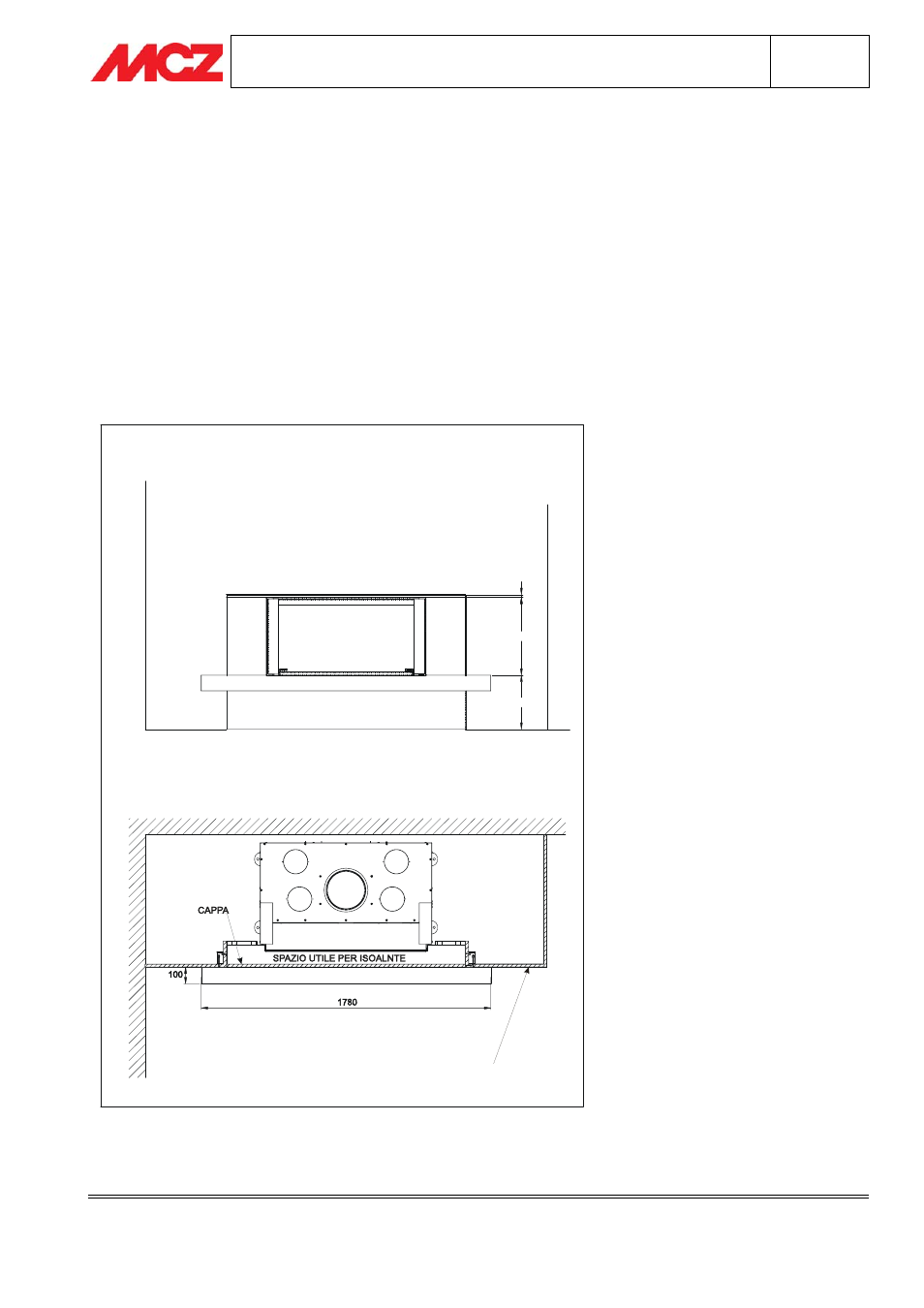

2. RIVESTIMENTO GUTTUSO CON TERMOCAMINO FORMA 98
Il modello Forma Guttuso è un rivestimento ad incasso, ovvero il termocamino è completamente incassato nella
parete: è necessario, pertanto, costruire una controparete che sporga da quella perimetrale. La profondità della
parete da costruire in opera è a discrezione purchè vengano rispettate tutte le distanze di sicurezza riguardanti il
termocamino. A tale proposito si rimanda al Manuale d’Installazione e Utilizzo di Forma98.
N.B. LA PARETE COSTRUITA IN OPERA E SULLA QUALE VENGONO FISSATI PIANO FUOCO E
SUPPORTO CAPPA DEVE ESSERE PORTANTE, PROVVISTA DI MONTANTI IN ACCIAIO E
POSSIBILMENTE DOPPI. LA MODALITA’ CON CUI COSTRUIRE LA CONTROPARETE E’
COMPLETAMENTE ARBITRARIA: SI TENGA CONTO, TUTTAVIA, CHE E’ NECESSARIA UNA FACCIATA
FRONTALE (CHE INTEGRI ANCHE LA CAPPA) E DUE FIANCHI LATERALI (DOVE FISSARE I
MONTANTI).
CONTROPARETE
DA REALIZZARE
IN OPERA
333
480
17
MU
RO
PERIM
E
T
RALE
PAVIMENTO
DA REALIZZARE IN OPERA
CONTROPARETE (CON CAPPA)
MURO PERIMETRALE
MU
RO
PE
R
IM
E
T
R
A
L
E
