3.5. FASE 4 - MONTAGGIO CORNICE GOYA

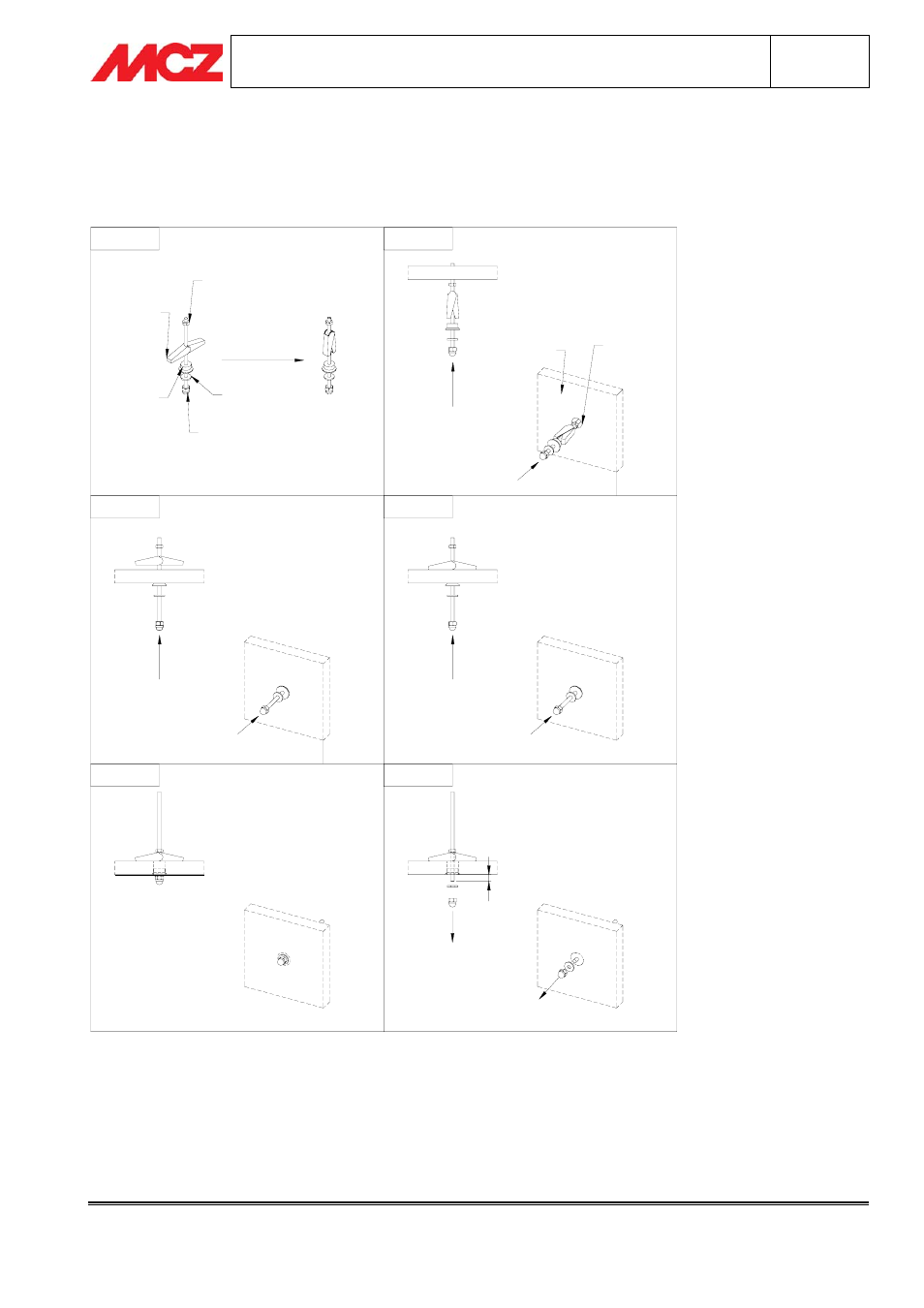

Inserire n.°4 Ancore a farfalla (in dotazione) nella parete d’incasso in corrispondenza dei fori realizzati nella
fase precedente secondo lo schema riportato.
FORO
Ø13 MM
DADO PER
BLOCCAGGIO
BOCCOLA
DADO
CIECO
RONDELLA
FARFALLA
PARETE
FASE 1 FASE 2
FASE 3 FASE 4
FASE 5 FASE 6
6
Fase 1: chiudere la farfalla
Fase 2: inserire la farfalla nel foro D=13 mm
Fase 3: avvitare sino a permettere l’apertura della farfalla nella parte posteriore
Fase 4: far aderire la farfalla alla parte posteriore
Fase 5: avvitare fin tanto che tutta la boccola risulti dentro il foro e filo parete: la svasatura permette l’operazione
Fase 6: bloccare la posizione nella parte posteriore con il dado di bloccaggio: rimuovere rondella e dado cieco
