MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
GAUGUIN pag. 8
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vieta

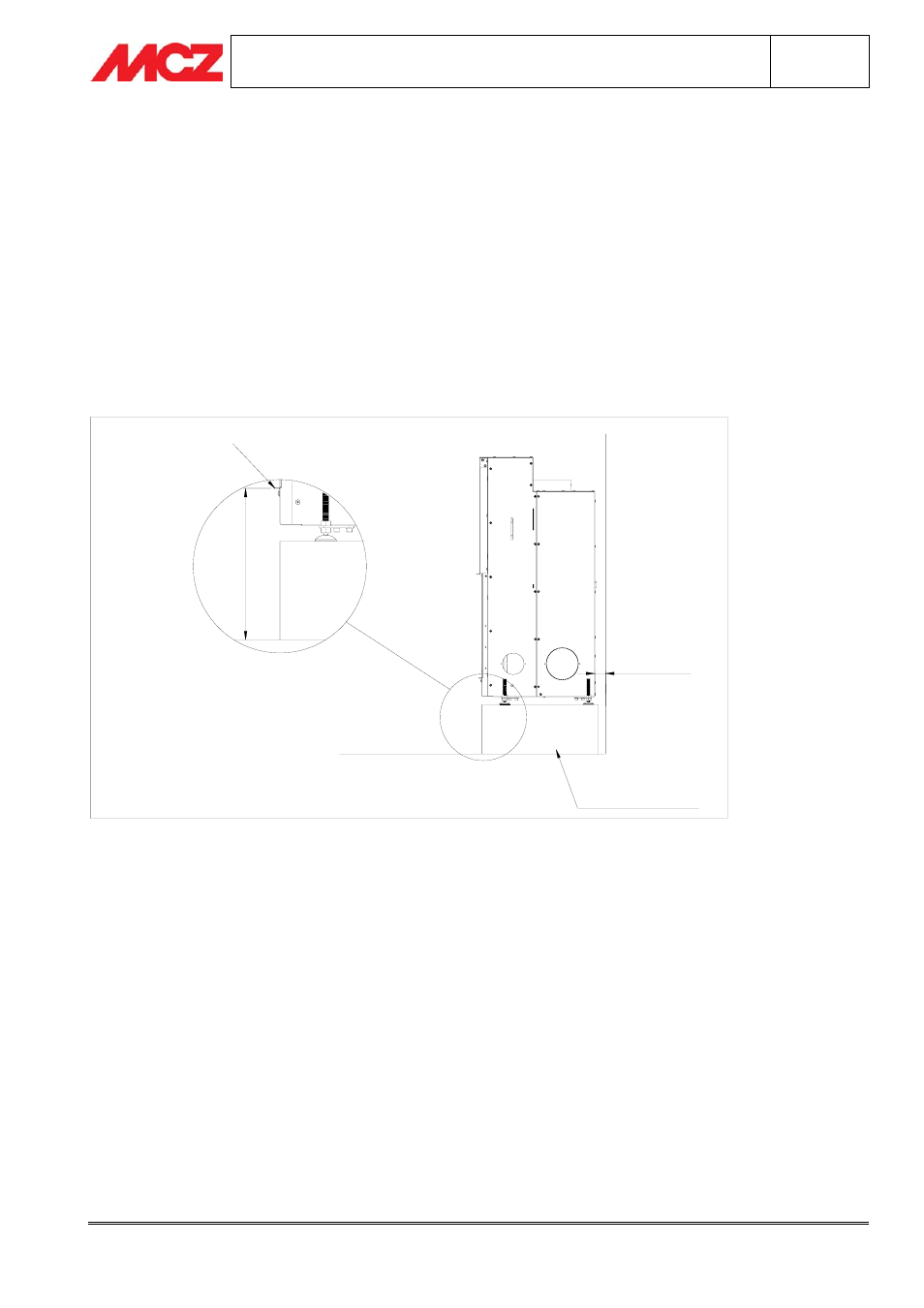

3.2. FASE 1 – POSIZIONAMENTO TERMOCAMINO FORMA PURO 95
Ubicare Forma Puro95 nella posizione desiderata ed alla distanza di sicurezza dalla parete posteriore: alzare il
termocamino in modo che l’altezza del profilo copribordo, rispetto al pavimento, risulti di 220 mm. Un secondo
ed eventuale intervento per regolare l’altezza del monoblocco viene eseguito durante il montaggio del
rivestimento.
N.B. Le modalità con cui alzare Forma Puro95 sono diverse ed arbitrarie, tuttavia qualsiasi
soluzione deve garantire stabilità e sicurezza del monoblocco.
Installare il monoblocco FormaPuro 95 seguendo le istruzioni riportate nel rispettivo Manuale di installazione e
utilizzo ed eseguire un breve collaudo per accertarne il corretto funzionamento. Ad esito positivo di collaudo si
può proseguire con il montaggio del rivestimento Gauguin.
PAVIMENTO
BASE APPOGGIO
FORMA PURO
DISTANZA
DI SICUREZZA
220
PROFILO
COPRIBORDO
3.3. FASE 2 – MONTAGGIO PROFILO INFERIORE E SPALLE DX/SX
Fissare gli elementi utilizzando n.°4 Vite PH-AB 3,9X95. Accertarsi che le spalle siano montante nella direzione
corretta ovvero con lo scarico nella parte alta e rivolto verso l’interno (verso il termocamino).
