MANUALE D’INSTALLAZIONE E UTILIZZO
Capitolo 3
CORNICI NATURAL FORMA GAS
pag.
11
Introduzione
Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A.
Riproduzione vietata

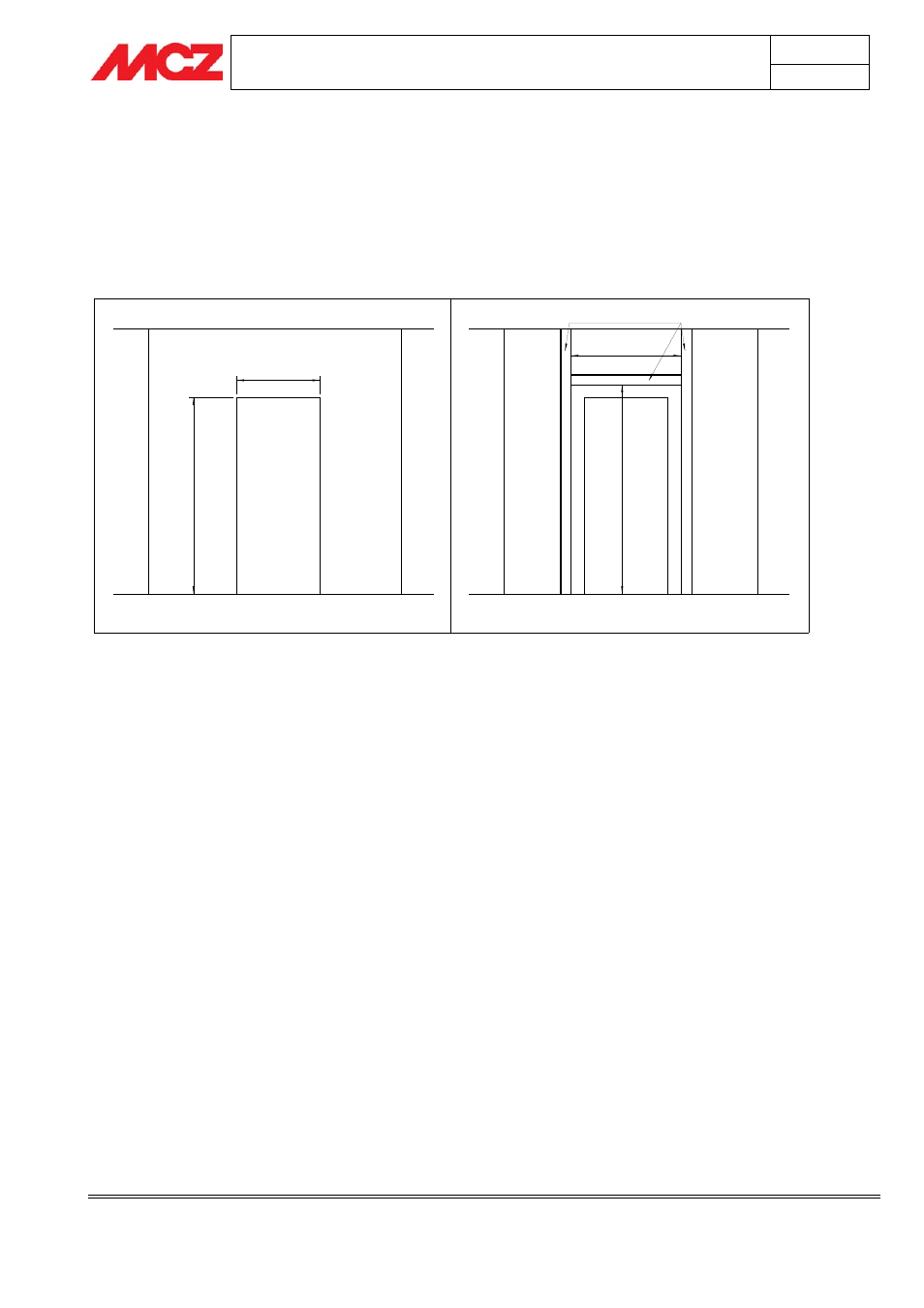

3.4.2. PREPARAZIONE PARETE
La parete deve essere realizzata in opera utilizzando un materiale ignifugo (ad esempio cartongesso ignifugo);
praticare un’apertura nella parte frontale della parete d’incasso 1105x470 (vedere immagine); armare la parete
posizionando n°3 montanti in acciaio dove andranno a fissarsi i supporti della cornice.
11
05
470
VISTA FRONTALE
VISTA INTERNA
620
11
75
MONTANTI
3.4.3. PREPARAZIONE AGGANCI CORNICE
Posizionare e fissare le staffe (elementi 1-2) per l’aggancio della cornice rispettando le misure indicate nel
disegno; a montaggio completato nella parte inferiore le teste dei magneti dovranno sporgere dalla parete di una
distanza di circa 23.5mm ma possono essere regolati in modo che successivamente la cornice montata sia
aderente alla parete. IMPORTANTE CHE LE QUATTRO TESTE DEI MAGNETI SIANO REGOLATI ALLA STESSA
MISURA.
