MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
KLEE FORMA GAS pag. 11
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. –
Riproduzione vietata

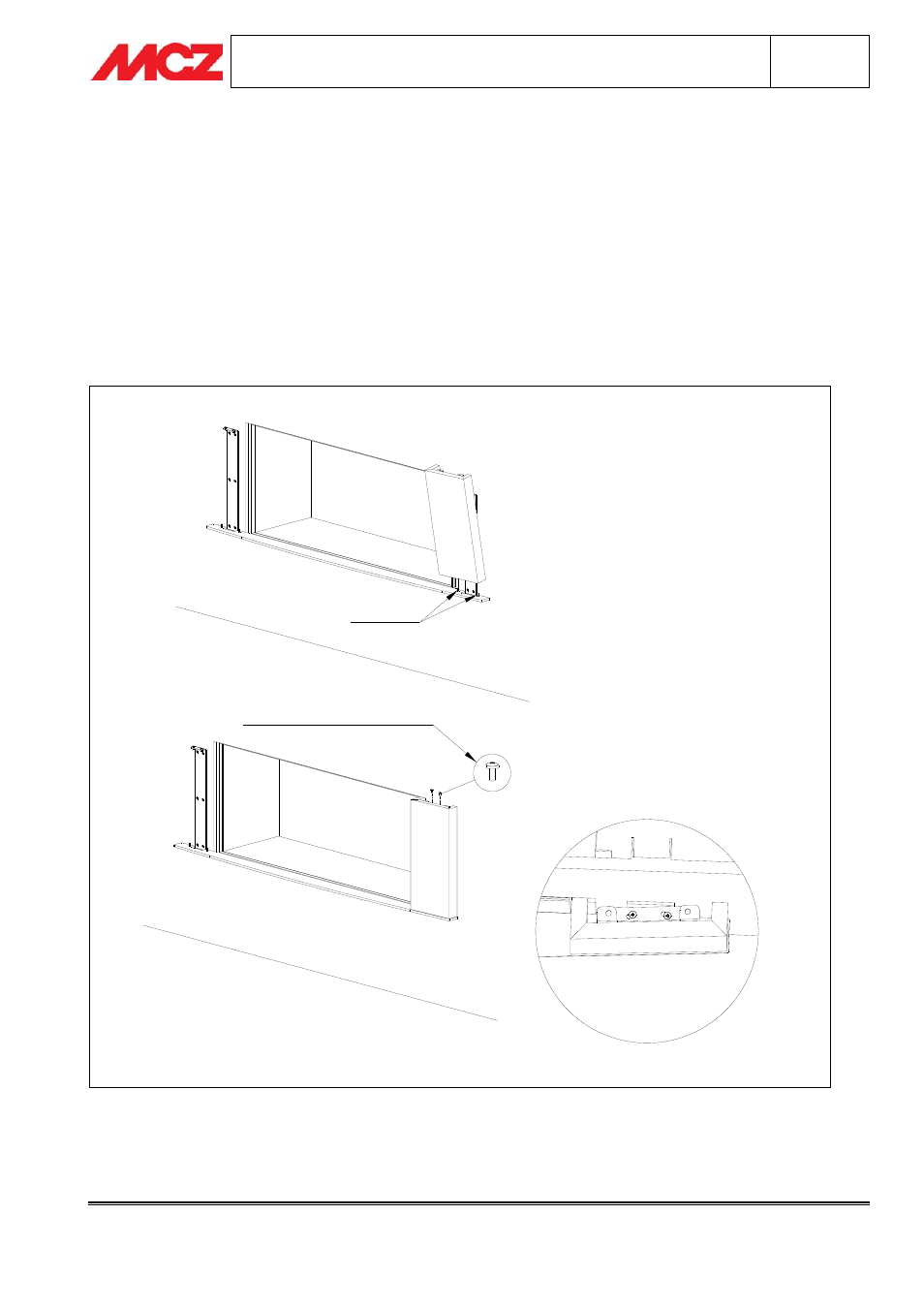

3.5. FASE 4 – MONTAGGIO SPALLE IN ARDESIA (elementi 3-4)
Appoggiare la Spalla in ardesia sopra il Piano Fuoco in modo che i 2 perni dell’elemento 1 (Piano Fuoco) si
inseriscano perfettamente dentro i fori presenti nelle staffe in acciaio nell’ elemento 3-4; con un movimento
rotatorio appoggiare la spalla al cartongesso e provvedere al fissaggio con le viti M5 (elemento 5) con la staffa
superiore.
PERNI
VITI DI FISSAGGIO
ELEMENTO 5
