Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
10
Nozioni per l’installazione secondo UNI 10683 Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
2.5. COLLEGAMENTO ALLA CANNA FUMARIA
Il collegamento alla canna fumaria è un elemento molto importante che
va eseguito con cura ed attenzione. Le stufe hanno lo scarico fumi
superiore o posteriore.
Il montaggio del tubo di scarico fumo deve essere effettuato in modo
da garantire la tenuta durante il funzionamento dell’apparecchio in
depressione ed evitare la formazione e il trasporto verso la stufa delle
condense.
Eventuali dispositivi di regolazione manuale del tiraggio inseriti nel tubo
non devono chiudere ermeticamente la sezione interna del condotto.
Tali serrande devono essere dotate di un meccanismo idoneo ad evitare
la completa rotazione della valvola in posizione chiusa. La superficie
minima dell’apertura di sicurezza deve essere il 3% della sezione di
passaggio e non inferiore a 10 cm². Se il canale da fumo ha un tratto
orizzontale, questo deve avere andamento ascensionale con pendenza
minima del 3-5% (3-5 cm per ogni metro).
La parte orizzontale inclinata non deve avere una lunghezza
superiore ai 2 ml.
E’ vietato l’impiego di tubi flessibili e in fibro-
cemento. Il tubo da fumo non deve attraversare
locali nei quali è vietata l’installazione d’apparecchi a
combustione. E’ vietato l’impiego di tubi in
contropendenza.
2.6. COLLEGAMENTO DELLA STUFA ALLA CANNA
FUMARIA
Il tubo di uscita dei fumi è predisposto da MCZ per l’uscita fumi verso
l’alto della stufa.
Esiste la possibilità di portare l’uscita fumi sul retro della stufa,
ruotando il tubo di uscita di 180° svitando le due viti e rompendo il
semitrancio che si trova sul retro della stufa.
In entrambi i casi è obbligatorio prendere il cordino in dotazione
unirlo e inserirlo tra il raccordo fumi e il tubo, in modo da evitare
eventuali uscite di fumo per esempio in casi di canna fumaria sporca o
tappata.

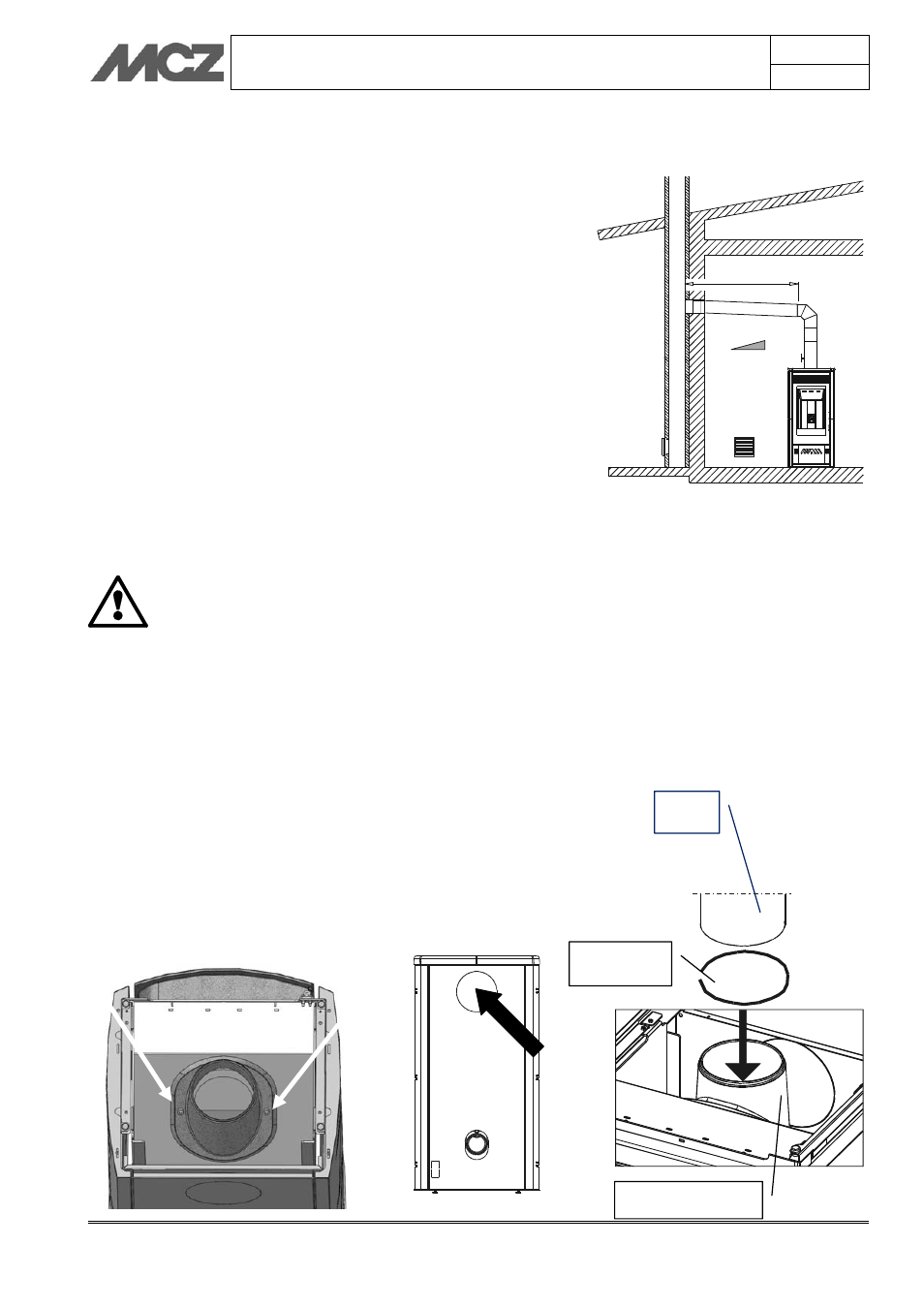

Esempio di collegamento alla canna fumaria
MAX 2 mt.
3 - 5 %
TUBO
RACCORDO FUMI
CORDINO
