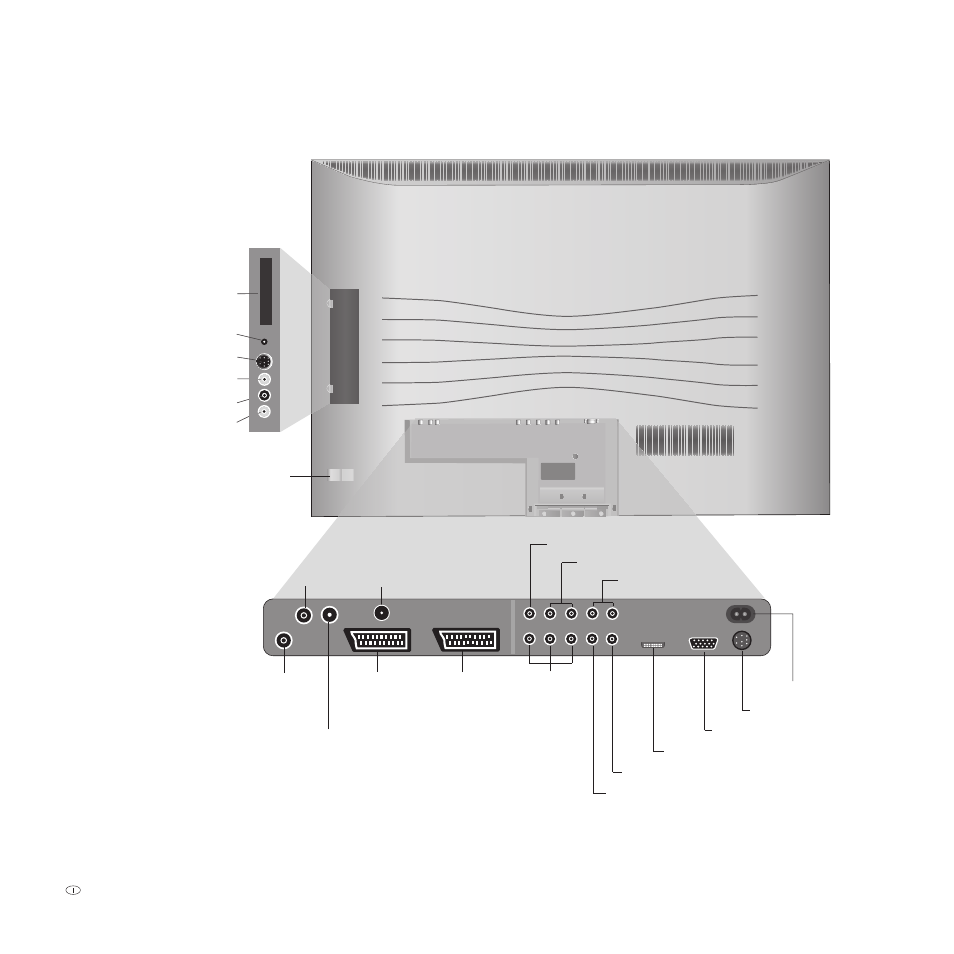

Collegamenti sul pannello posteriore di Xelos A 32/37 e Modus L 32/37
3 Per l’equipaggiamento specifico degli apparecchi e le possibilità di integrazione successiva di sintonizzatori PIP e satellitari, vedere a pagina 44 e 45.
Collegamento cuffie
Common Interface
(CI-Slot)
Collegamento S-VHS (AVS)
(per es. per camcorder)
Ingresso video (AVS)
Ingresso audio, destra
Ingresso audio, sinistra
Interruttore
di rete
Uscita audio sinistra/destra (analogica)
Ingresso audio sinistra/destra (analogico)
Ingresso audio Center (analogico)
Antenna satellitare
(sintonizzatore
satellitare 2)

Antenna/cavo
sintonizzatore PIP

o antenna satellitare
(sintonizzatore
satellitare 1)

Presa
Euro AV 1
Presa
Euro AV 2
Collegamento alla rete
Presa Service
Ingresso VGA/XGA
Ingresso HDMI (DVI)
Ingresso audio digitale
Uscita audio digitale
Ingressi
video Component
(Cb/Pb-Cr/Pr-Y)
Collegare l'uscita
dell'antenna del sintonizzatore PIP

con il sintonizzatore 1
Antenna/cavo
analogico/digitale
(sintonizzatore1)
