12-MENU’ IMPOSTAZIONI
Servizio Tecnico - Diritti riservati - Riproduzione vietata
USCITA AUX
L’uscita AUX permette di usufruire di un contatto relè, a seconda del tipo di configurazione impianto scelta nel menù Ingresso Aux.
Va ad agire sui contatti 7-8-9 della morsettiera esterna. Le funzioni sono selezionabili esclusivamente se non è stata scelta la configurazione
bollitore o puffer nel menù Ingresso Aux e sono:
• Allarme remoto (9-8=C-NO)
• Caldaia ausialiaria (9-7=C-NC)
• Uscita ausiliaria in temperatura (9-8-7=C-NO-NC)
Per entrare nella funzione premere:

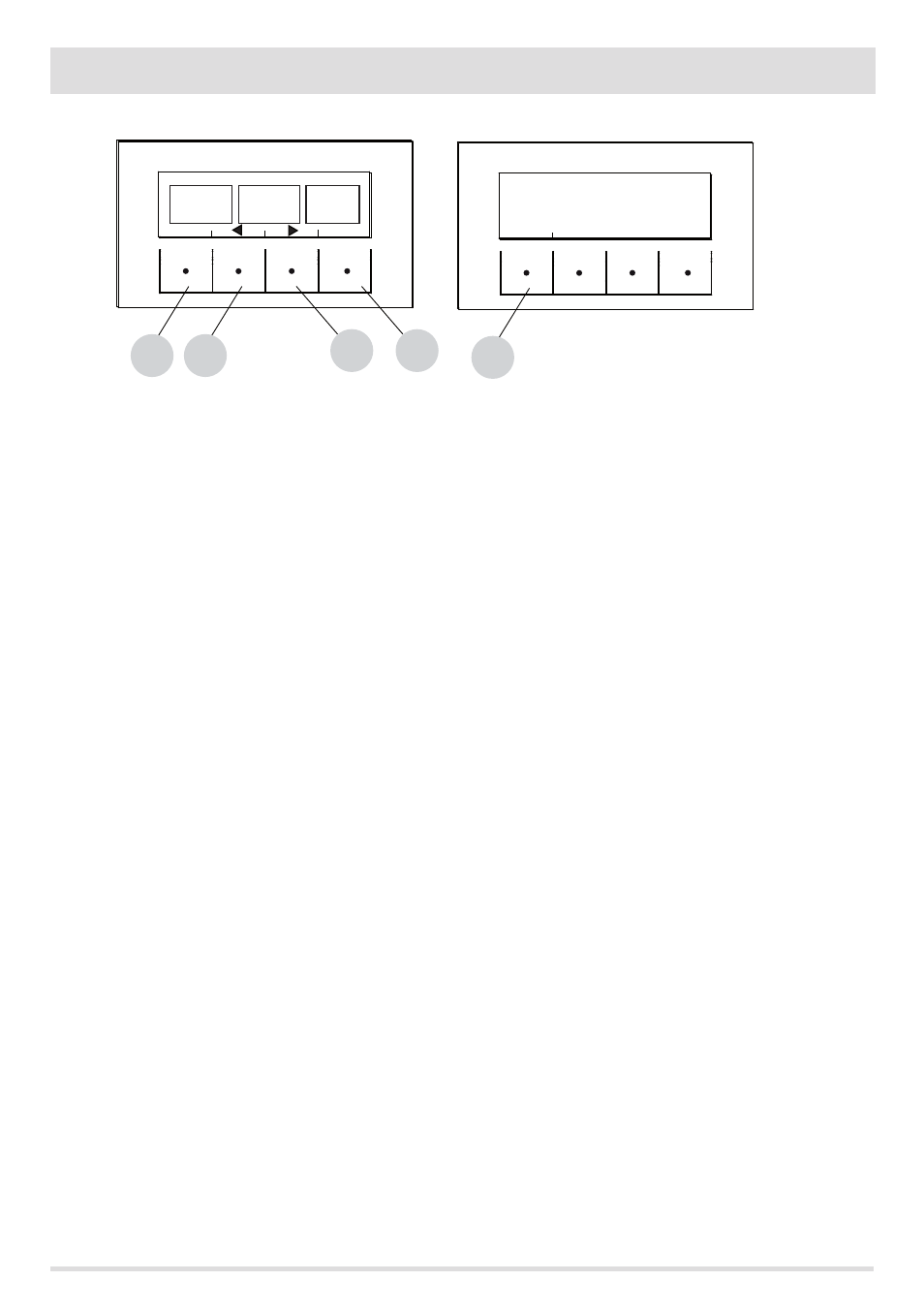

dal menu Impostazioni- premere ok (tasto E), premere tasto D (freccia) e scorrere fino alla voce Uscita Aux premere OK (tasto E). Con i tasti
“C” e “D” selezionare la funzione Allarme remoto/Caldaia aux/Uscita in temp e premere OK (tasto “E”).
• Se l’uscita Aux è impostata ad Allarme Remoto, il contatto NO viene chiuso in presenza di un allarme.
• Se l’uscita Aux è impostata a Caldaia Ausiliaria, il contatto NC rimane chiuso in tutti gli stati di allarme, in stato 0 “OFF”, in stato 80
“Shutdown” e in stato 51 “COOL”. In tutte le altre condizioni rimane aperto.
• Uscita in temperatura: il contatto NO si chiude quando la temperatura di Caldaia supera il valore impostato dall’utente. Impostabile
da 30 a 60, serve ad esempio a sconnettere la caldaia aux sopra una certa temperatura (usando il contatto NC) oppure a far partire
una pompa esterna in temperatura (usando il contatto NO)
• Se è stata scelta la configurazione bollitore il contatto Aux è fisso a “Valvola tre vie bollitore”: il contatto commuta in presenza di
richiesta calore dal bollitore.
• Se è stata scelta la configurazione Puffer il contatto Aux è fisso a “Comando pompa”: il contatto NO si chiude in presenza di richiesta
calore dalla SONDA Ambiente
