5-MONTAGGIO STUFA STAR
Servizio Tecnico - Diritti riservati - Riproduzione vietata

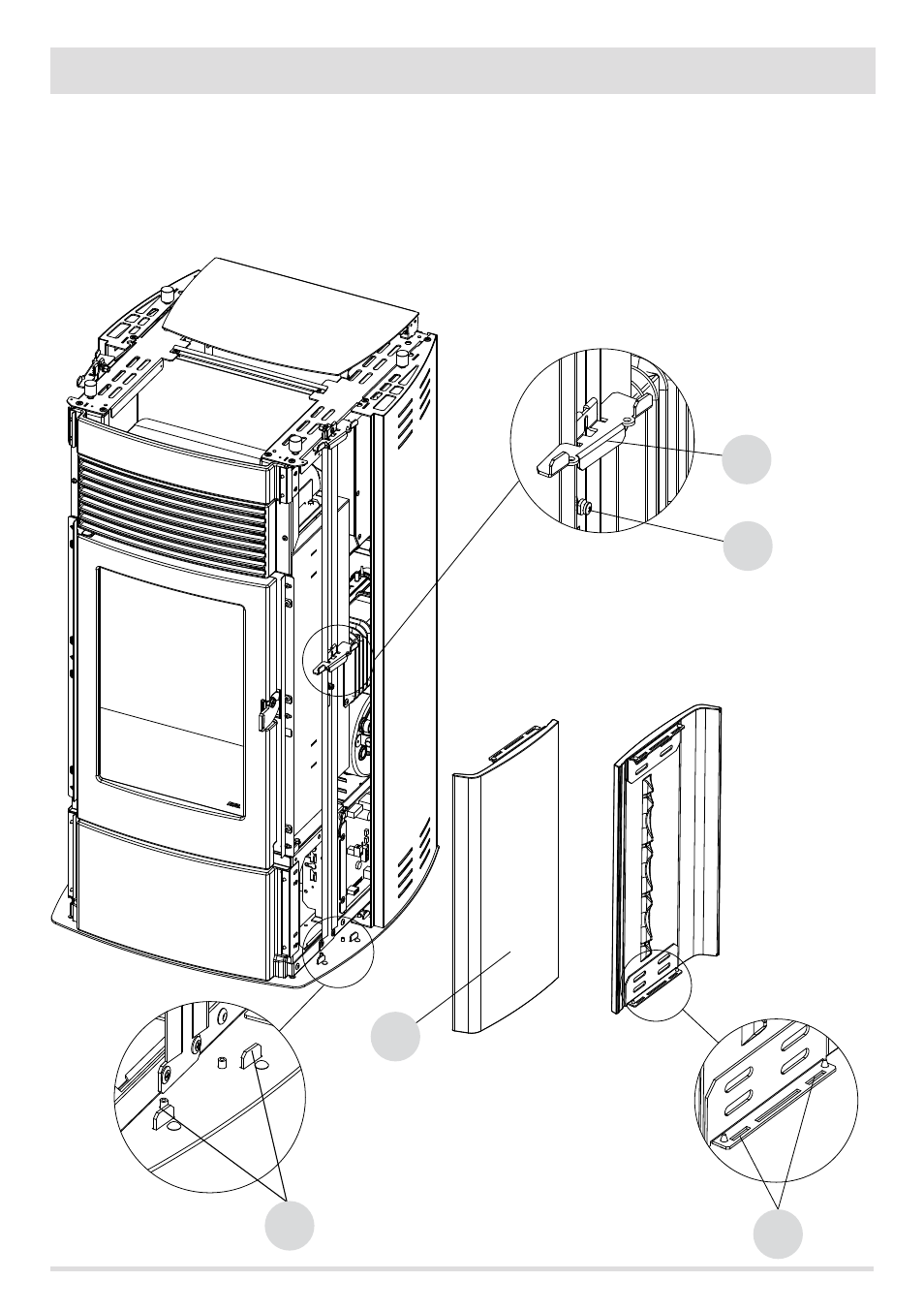

MONTAGGIO PANNELLI LATERALI “D”
Per il montaggio dei fianchi laterali procedere nel seguente modo:
• prendere un pannello “D” (sono 4 tutti uguali e reversibili)
• infilare i fori “u” del pannello “D” sui ganci “z” presenti sulla struttura della stufa
• allentare la vite “p” e alzare la staffa “t”
• accostare il pannello “D” alla struttura
