CRB-631 - Montaggio
12

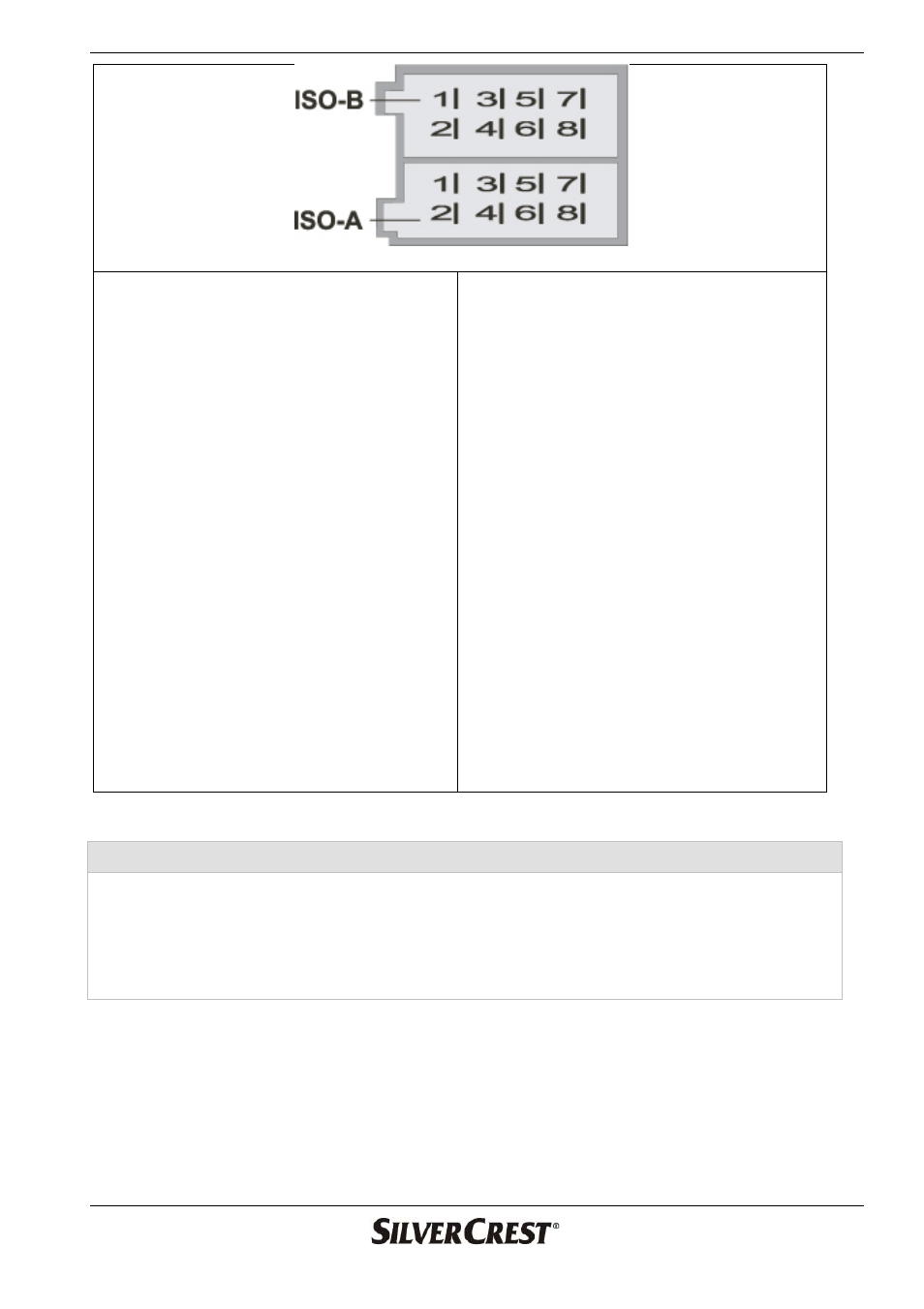

ISO-A
A4
Giallo B+ Positivo permanente (12
V), contatto diretto della batteria.
A5
Blu Per l'ingresso di controllo di un
amplificatore esterno o per
l'antenna automatica (max. 100 mA
/ 12 V).
A6
Arancione Per il morsetto di
comando dimmer (con i fari
anteriori accesi, l'illuminazione del
display viene ridotta).
A7
Rosso ACC . Collegamento del
polo positivo comandato tramite la
chiave/interruttore d'accensione (12
V).
A8
GND (terra) Allacciamento di un
collegamento a terra funzionante
del veicolo.
ISO-B
Altoparlanti anteriori
B3 destra
+ (grigio)
B4 destra – (grigio/nero)
B5 sinistra + (bianco)
B6 sinistra – (bianco/nero)
Altoparlanti posteriori
B1 destra
+ (violetto)
B2 destra – (violetto/nero)
B7 sinistra + (verde)
B8 sinistra – (verde/nero)
Note relative alla disposizione del connettore ISO-A:

Viene raffigurata la disposizione dei connettori utilizzata più di frequente. Alcuni
produttori di automobili (come ad es. VW, Audi, Opel, Vauxhall) invertono il pin A7
e A4: in questo modo, togliendo la chiave d'accensione le emittenti predefinite e le
altre impostazioni di memoria vanno perse. Pertanto, predisporre il collegamento
dello spinotto ISO in base alle indicazioni riportate nel manuale del proprio veicolo.
