3.8 Figura 8
 Spingere il manubrio regolabile sulla posizione inferiore.

Inserire un’estremità del cavo di regolazione nel foro all’estremità del calibro e del gruppo
leva.
 Utilizzare il serracavo per bloccare il cavo in posizione servendosi del bullone M5X10 e
del dado di bloccaggio M5. Nota: NON SERRARE ECCESSIVAMENTE.
3.9 Figura 9
Far scivolare l’estremità filettata dell’asta di collegamento regolabile attraverso l’otturatore con
una rondella piana da Ø6, quindi fissare con la rondella piana da Ø6 e con il dado di
bloccaggio M6.

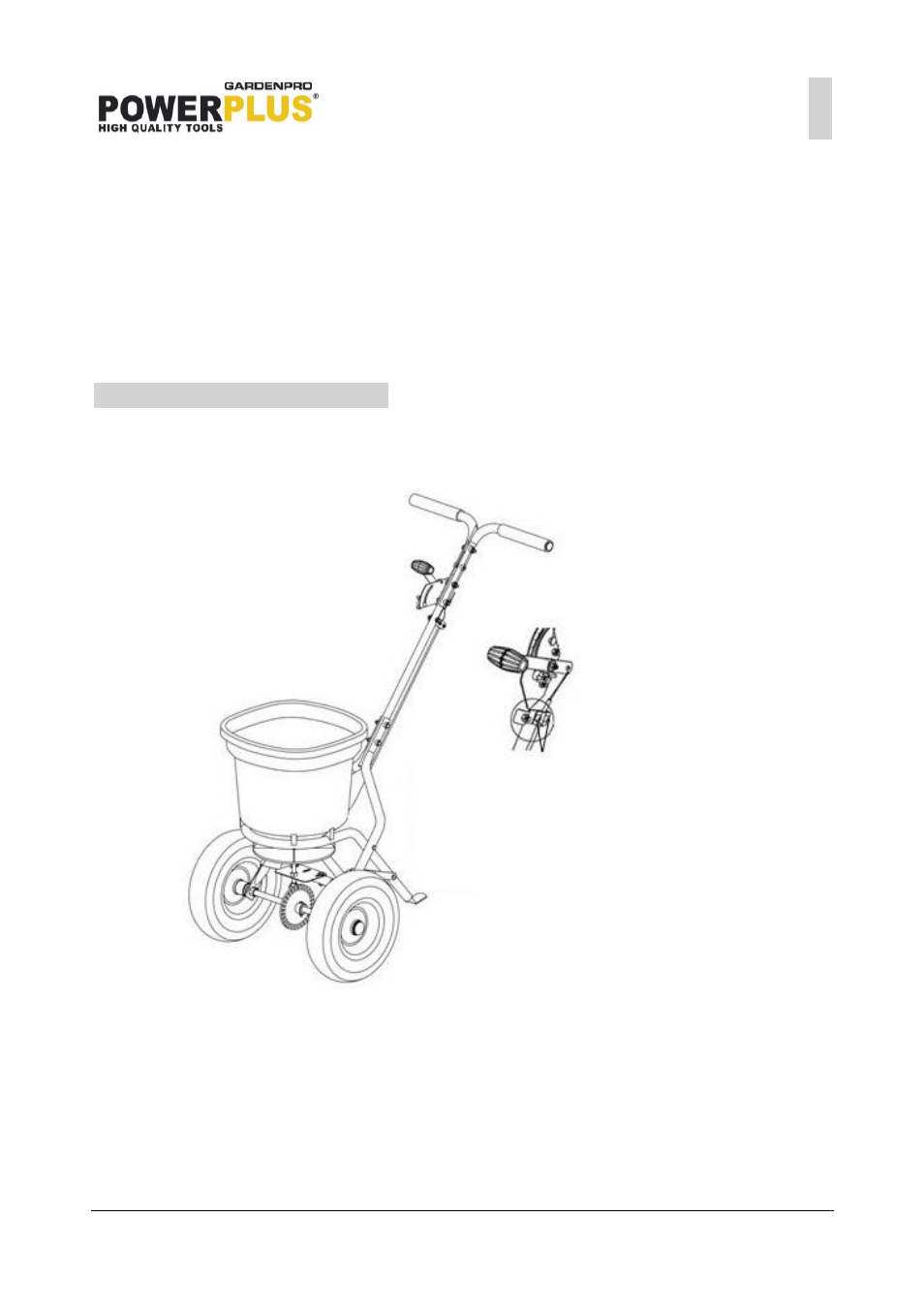

4 REGOLAZIONI (FIG. 10)
Per azionare lo spargitore, spingere il manubrio sulla posizione inferiore (verso il basso). È
possibile muovere la posizione del dado alettato sul calibro e la leva in modo da regolare lo
spazio sul foro tra la tramoggia e la piastra regolabile secondo le necessità di spargimento.
Fig. 10
Allentare questi 2 dadi
per regolare la lunghezza
del cavo in modo da
aprire o chiudere
completamente la base
della tramoggia quando il
manubrio si trova sulla
posizione superiore o
inferiore.
Spostare il manubrio verso l'alto
o verso il basso
