POWXG6010
IT
Copyright © 2010 VARO P a g e | 8 www.varo.com

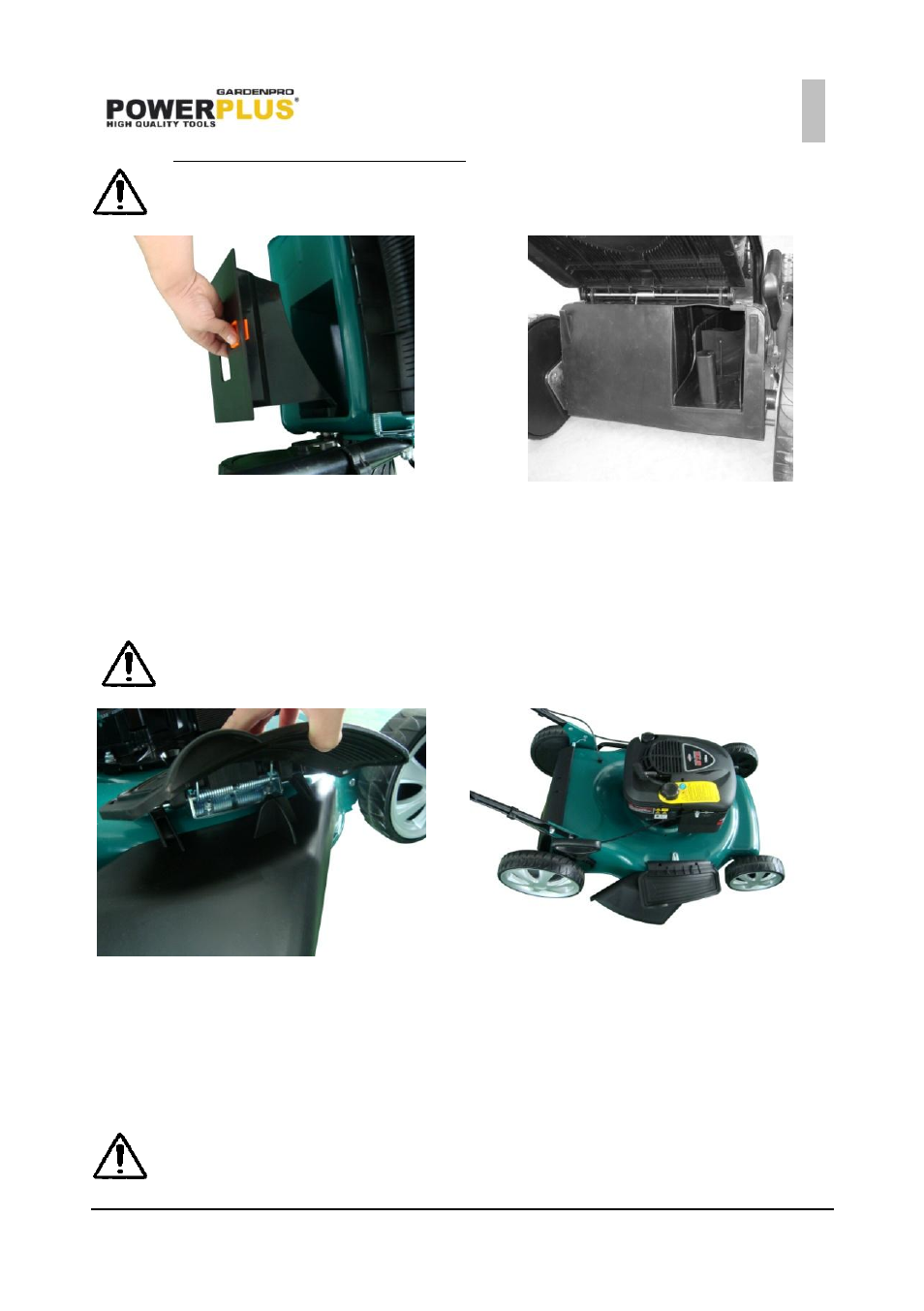

6.2.1 Montaggio del cuneo di pacciamatura
Verificare che il motore sia spento e che la lama si sia fermata!
Fig. 5A
Fig. 5B
 Sollevare lo sportellino di scarico e rimuovere la sacca raccoglierba.
 Spingere il cuneo di pacciamatura nel canale di scarico ( Fig. 5°). Bloccare il cuneo
nell‟alloggiamento. (la sporgenza sul lato inferiore dell‟impugnatura del cuneo deve
innestarsi nell‟apertura dell‟alloggiamento (Fig. 5B)).
 Abbassare nuovamente lo sportellino.
6.3
“3” Conversione in tagliaerba con scarico laterale
Verificare che il motore sia spento e che la lama si sia fermata!
Fig. 6A Fig 6B
 Sollevare lo sportellino di scarico e rimuovere la sacca raccoglierba.
 Montare il cuneo di pacciamatura (come descritto in Conversione in pacciamatrice)
 Sollevare lo sportellino laterale (Fig. 6A)
 Montare il canale di scarico sul perno di supporto dello sportellino laterale. (Fig. 6A)
 Abbassare lo sportellino laterale. Lo sportellino poggia sul canale di scarico. (Fig. 6B)
6.4 Ritorno alla funzione tagliaerba normale
Per rimuovere il cuneo di pacciamatura:
Verificare che il motore sia spento e che la lama si sia fermata!
