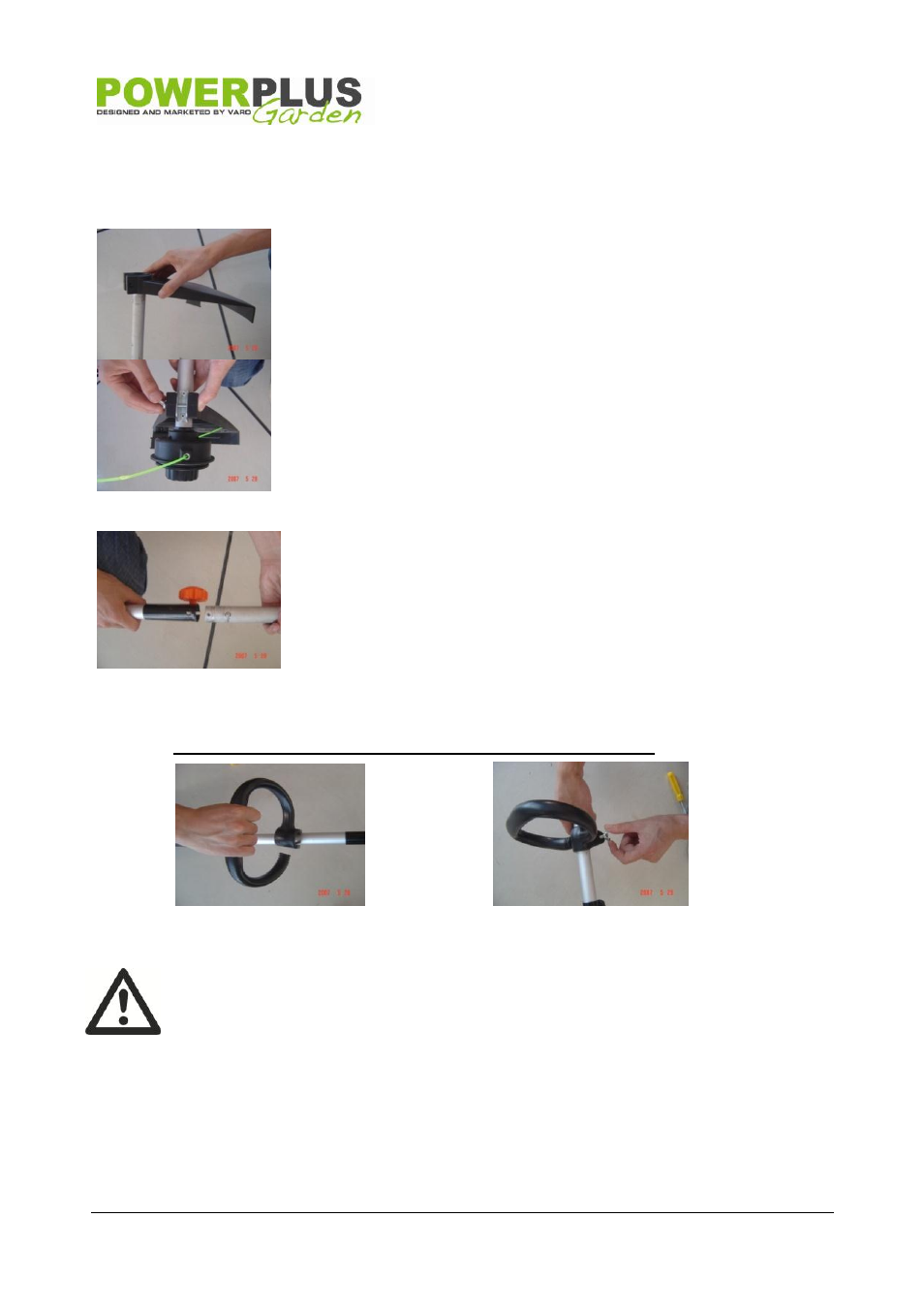

6 ASSEMBLAGGIO
Montaggio dell’albero alla protezione di sicurezza della maniglia, alla tracolla e regolazione
della maniglia e della tracolla.
6.1 Montaggio della protezione in plastica
Far scorrere la protezione sull’albero come indicato nella
figura.
Infilare la protezione in plastica sull’albero come mostrato
nell’illustrazione. Montare la protezione in plastica sull’albero
fino a quan
do l’elemento in metallo si inserisce nella
protezione ed è possibile avvitare il bullone attraverso la
protezione e l'elemento in metallo. Serrare il bullone.
6.2
Montaggio dell’albero motore
Inserire la parte inferiore dell’albero in quella superiore.
Premere in basso il nottolino metallico e spingere fino a
quando il nottolino entra nel foro.
Serrare manualmente il bullone.
6.3 Montaggio dell’impugnatura
6.3.1 Se si utilizza l’impugnatura “APERTA" procedere come segue
Smontare la maniglia svitando i bulloni. Far scorrere la maniglia a O sull’albero. Lasciare
135 mm fra la maniglia a O e quella operativa. Serrare i bulloni per fissare la maniglia a O.
ATTENZIONE! Non usare la testa porta filo di taglio senza riparo in plastica
