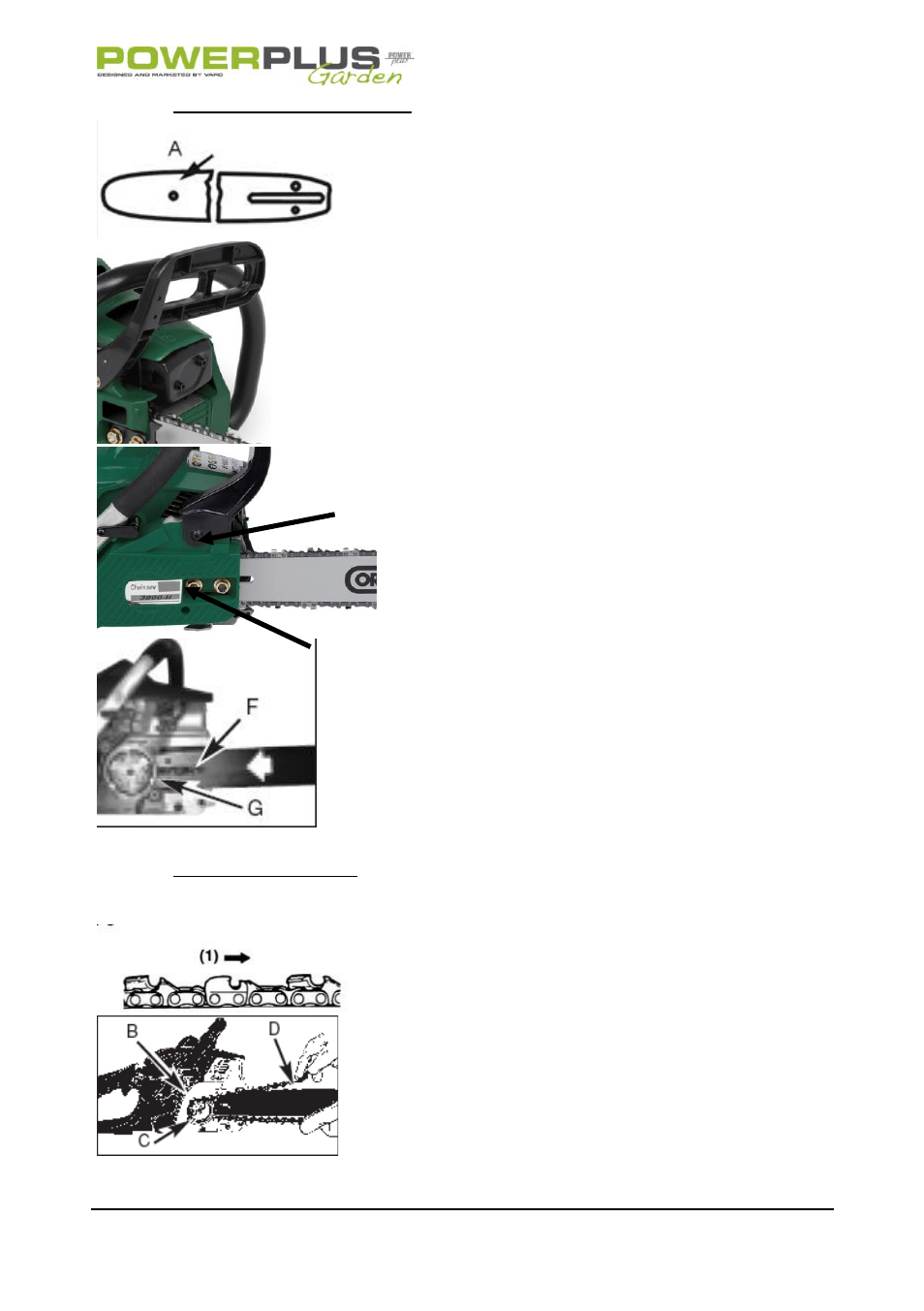

7.3.1 Per installare la barra di guida:
fig 3a
Per garantire la corretta rice
zione dell’olio da
parte della barra e della catena, usare solo la
barra originale con il foro per l’olio (A), come
illustrato. (fig. 3a).
fig 3b
 Verificare che la leva del freno della catena
sia arretrata nella posizione di disinnesto
(fig. 3b)
fig 3c
 Rimuovere © dadi di ritegno della barra (B).
Estrarre il coperchio del freno della catena (C)
applicando una certa forza. (fig. 3c).
fig 3d
 Posizionare l’estremità scanalata della barra
di guida sopra il bullone della barra (F). Far
scorrere la barra di guida dietro il tamburo
della frizione (G) fino all’arresto della barra
stessa (fig. 3d).
7.3.2 Per installare la catena:
Per maneggiare la catena o effettuare registrazioni della stessa indossare sempre guanti da
lavoro resistenti.
fig 4a
 Aprire la catena a cerchio con i bordi taglienti
(A) rivolti in senso orario (fig. 4a).
fig 4b
 Far passare la catena attorno alla puleggia (B)
dietro alla frizione (C). Verificare che le maglie
dentate si adattino agli intervalli tra i denti della
puleggia (fig. 4b).
 Inserire le maglie di guida nella scanalatura (D) e
attorno all’estremità della barra (fig. 4b).
