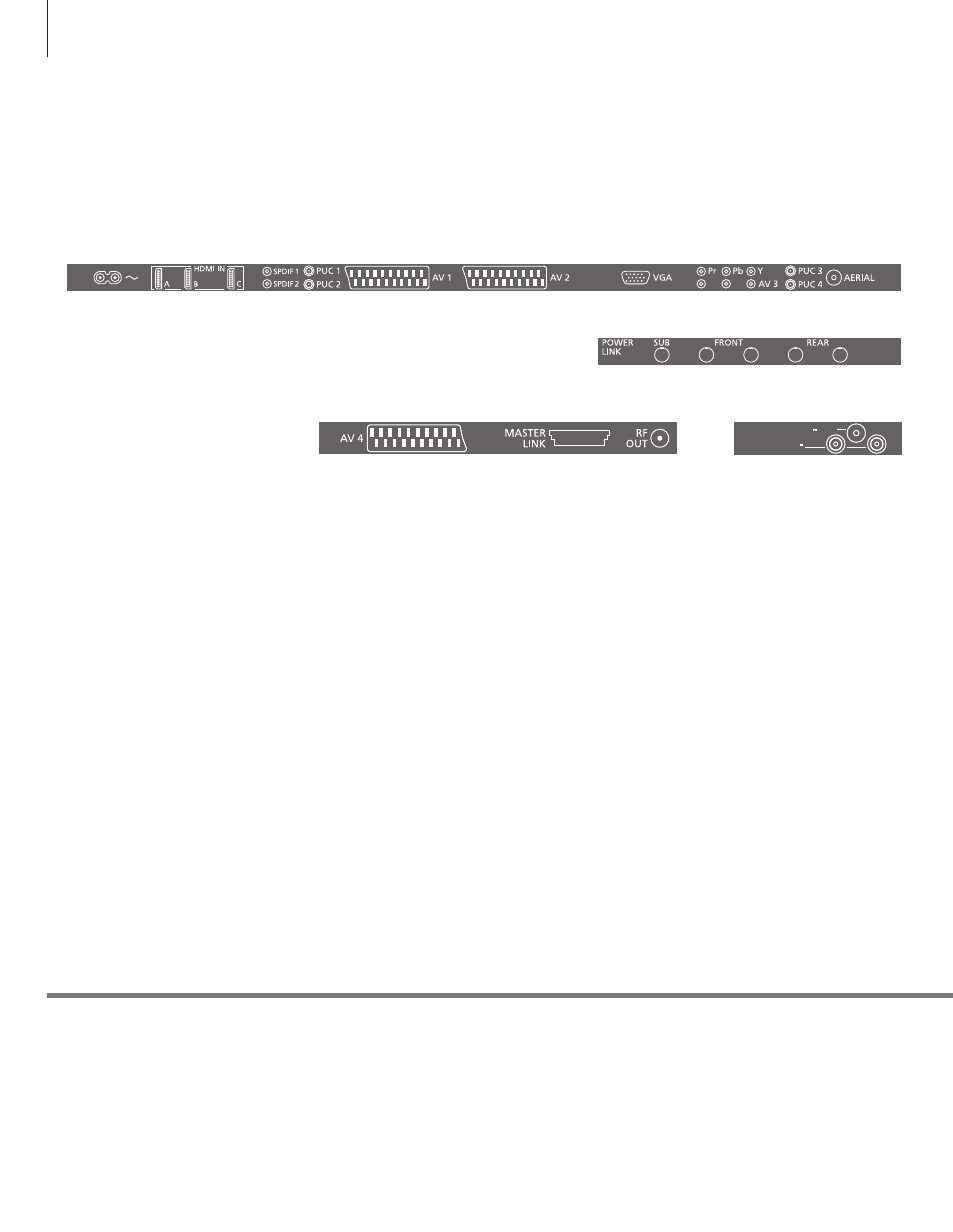

Pannelli di collegamento
È necessario che ciascun dispositivo collegato al pannello di collegamento principale
venga registrato nel menu COLLEGAMENTI.
Suggerimenti utili
~ – Alimentazione elettrica
Per il collegamento alla rete di alimentazione
elettrica.
HDMI IN (A–B, e C su alcuni modelli)
Per fonti video High Definition Multimedia Interface
(HDMI) o PC. Le fonti possono essere registrate su
tutti i gruppi prese AV. Per ampliare il numero di
prese HDMI, collegare un HDMI Expander alla
presa HDMI C, se presente, oppure alla presa
HDMI B.
SPDIF (1–2)
Presa d'ingresso audio digitale, per esempio un
lettore DVD. Può essere utilizzata con una presa
AV.
PUC (1–4)
Per segnali di controllo infrarossi (IR) a dispositivi
esterni collegati a una presa AV.
AV (1–2)
Presa a 21 poli per il collegamento di apparecchi
video aggiuntivi, quali un lettore DVD, un set-top
box, un decodificatore o un videoregistratore.
VGA (AV3)
Per collegare un PC e ricevere grafica analogica.
AV3 (video, L, R)
Per il collegamento audio (canale audio destro e
sinistro, rispettivamente) e segnali video da una
fonte esterna.
Y – Pb – Pr (AV2–4, 6)
Per i segnali video da una fonte esterna, come una
fonte HDTV. Può essere utilizzata con una presa
AV o con prese audio digitali.
AERIAL
Presa d'ingresso dell'antenna per il segnale TV
analogico.
Cavo alimentazione e spina Il cavo dell’alimentazione e la relativa spina in dotazione sono stati progettati specificamente per il prodotto. Non
sostituire la spina e, se il cavo dovesse subire danni, è necessario acquistarne uno nuovo da un rivenditore Bang &
Olufsen. Collegare la presa ~ sul pannello di collegamento principale del televisore alla presa a muro. Il ricevitore IR
s'illumina in rosso e il televisore è in modalità standby, pronto per essere utilizzato.
5V 50 mA DVB-T/C
DVB-S 14/18V
400 mA
