Come iniziare
L M N *6 K
SC
H J I
G
OFF ON
A: Presa CC-IN
B: Porta LAN
è Reference Manual “LAN”
C: Porta seriale *1 / Porta VGA *2
*1 <Solo per modelli con porta seriale>
*2 <Solo per modelli con porta VGA>
è Reference Manual “External Display”
D: Blocco di sicurezza
È possibile collegare un cavo Kensington.
Per ulteriori informazioni, leggere il manuale in dota-
zione con il cavo.
E: Fessure di ventilazione (sfiato)
F: 4a porta USB (USB2.0) *3 / 2a porta LAN *4 / Porta
USB2.0 rugged *5
*3 <Solo per modelli con 4a porta USB (USB2.0)>
è Reference Manual “USB Devices”
*4 <Solo per modelli con 2a porta LAN>
è Reference Manual “LAN”
*5 <Solo per modelli con porta USB2.0 rugged>
è Reference Manual “USB Devices”
G: Interruttore wireless
è Connect to a network “Disabling / Enabling
Wireless Communication”
H: Slot scheda di memoria SD
Tenere le schede di memoria SD lontano dalla portata
di neonati e bambini.
è Reference Manual “SD Memory Card”
I: Porta USB 3.0
è Reference Manual “USB Devices”
J: Porte USB2.0
è Reference Manual “USB Devices”
K: Presa microfono
È possibile utilizzare un microfono a condensatore.
Se si utilizzano altri tipi di microfono, l’ingresso audio
potrebbe non essere possibile, o potrebbero verificarsi
dei malfunzionamenti.
L: Presa cuffie
È possibile collegare le cuffie o degli altoparlanti.
Quando sono collegati non sarà possibile sentire l’au-
dio dagli altoparlanti interni.
M: Slot per scheda SIM
<Solo per modelli con WAN wireless>
Inserire la scheda SIM nell’apposito slot con i contatti
verso il basso e con l’angolo tagliato orientato in avanti.
è Connect to a network “Wireless WAN”
ATTENZIONE
l Lo slot accetta schede SIM (15 mm x 25 mm).
N: Slot Smart Card *6
*6 <Solo per modelli con slot Smart Card>
è Reference Manual “Smart Card”

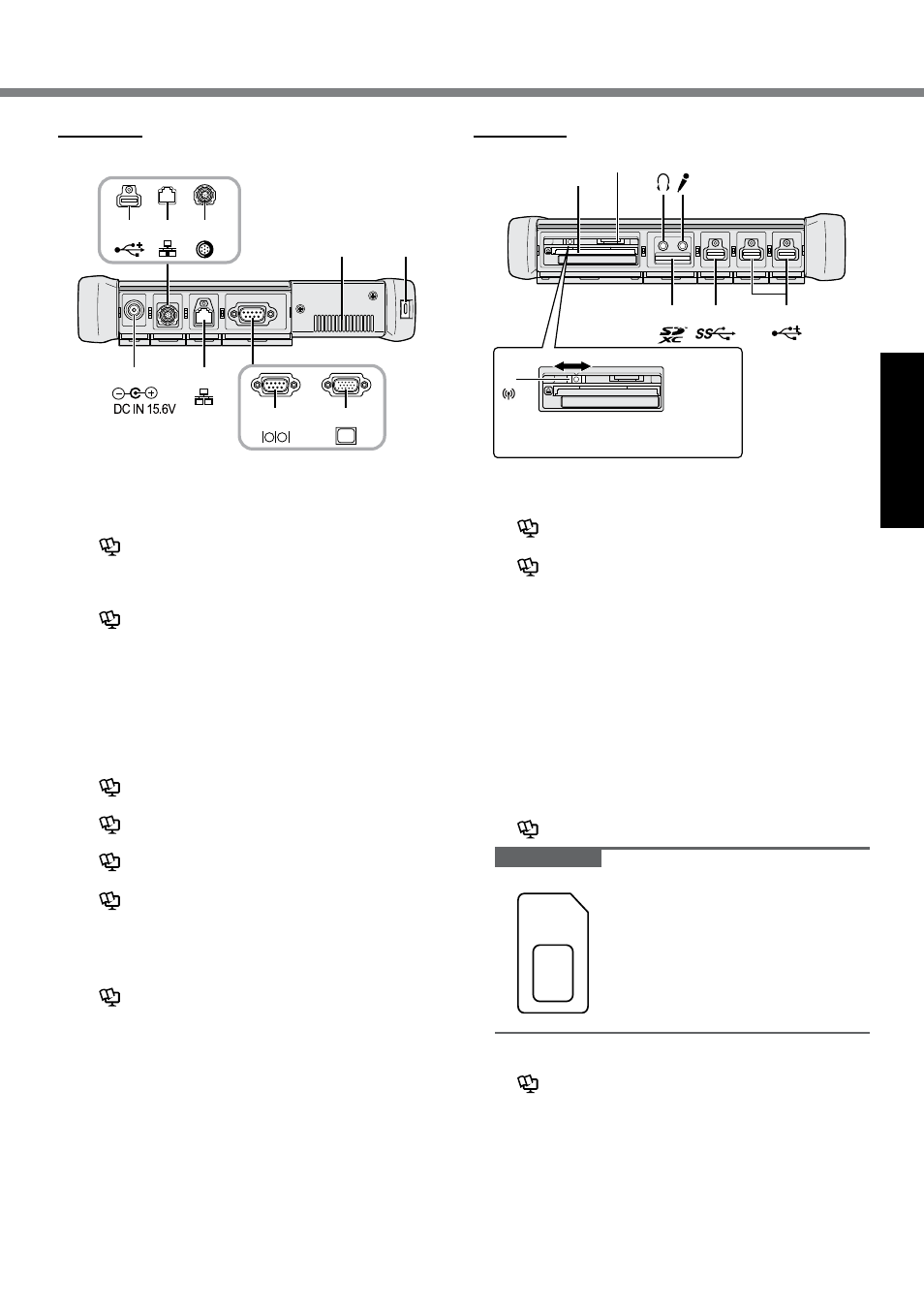

Lato destro
Le parti (F) illustrate di seguito sono tutte opzionali.
Lato sinistro
Per impostare l’interruttore wireless su ON,
farlo scorrere e allinearlo al marchio .
A B
F F * 3 * 4 * 5
C C
E D
* 1 * 2
F
