4

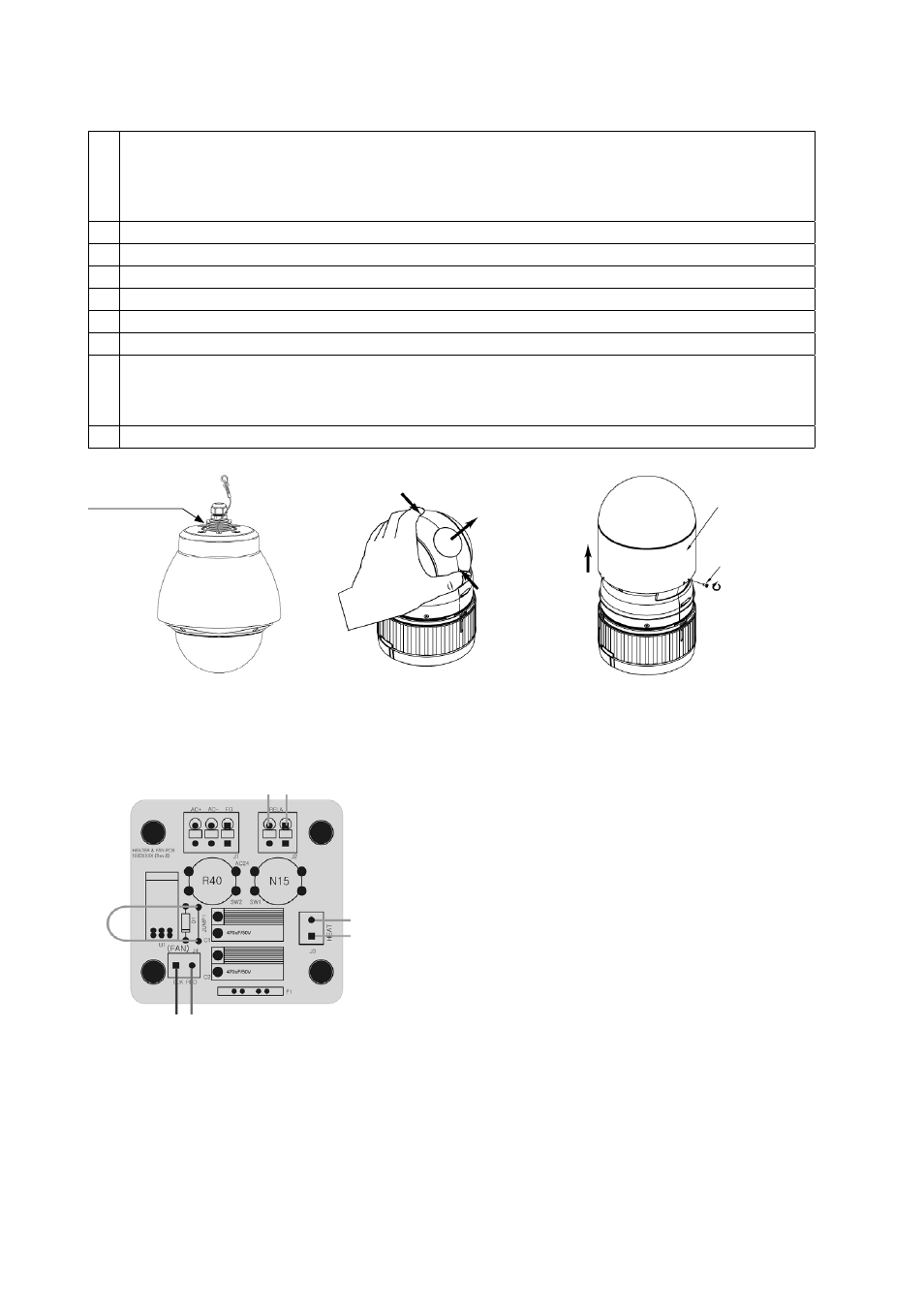

3. Installazione dell'alloggiamento montato a parete e in sospensione a soffitto
1. Fissare una piastra di fissaggio a soffitto o a parete per mezzo di viti autofilettanti (piastra a soffitto: M6, piastra a parete: M8, scatola alimentazione:
M6) e tasselli in plastica.
ATTENZIONE: Per ragioni di sicurezza, la struttura sulla quale la base di fissaggio è montata deve essere sufficientemente robusta da
supportare un peso minimo di 25 kg.
Per ragioni di sicurezza, la base di fissaggio deve essere sufficientemente robusta da supportare un peso minimo di 9 kg.
2. Avvolgere del Teflon attorno al filetto della vite „A” del tubo (circa 0 avvolgimenti). Vedere Fig.
3. Far passare tutti i cavi necessari attraverso il foro di avvitamento PG (4).
4. Avvitare la filettatura della vite „A” avvolta nel Teflon nella piastra di montaggio finché è saldamente in posizione.
5. Collegare il connettore di alimentazione da 4VCA all'ingresso „AC IN” della scheda ventola e riscaldatore (3).
6. Collegare i cavi dell'alimentazione, dell'allarme e della trasmissione dati ai connettori della scheda base della Telecamera Dome.
7. Fissare la base dome con 3 viti (M4xL8) sui distanziatori (8).
8. Fissare la scatola dome alla relativa base.
Dopo aver allineato la freccia sulla base dome al simbolo di sblocco sulla scatola dome, ruotare quest'ultima nel senso del simbolo di chiusura.
NOTA: Si raccomanda di non montare la cupola acclusa alla telecamera e di rimuovere la finestrella che si trova davanti all'obiettivo
(vedi Fig. 2).
9. Inserire una guarnizione in gomma (7) nella scatola (6) e fissare l'anello della cupola () alla scatola (6) usando 3 viti (3).
Guarnizione „A”
con nastro in Teflon
Fig. 1
Fig. 3: Schema della scheda ventola e riscaldatore
Fn. : RELAY
COM NO
RISCALDA
TORE
VENTOLA
Fn.

: JUMP

FUNZIONAMENTO
JUMP1: Mettere in corto circuito JUMP se si desidera che la ventola continui a
funzionare indipendentemente dalle variazioni di temperatura.
RELAY: Collegare il relè di uscita allarme (Alarm OUT Relay) di un dome con questi
connettori se si desidera che il riscaldatore funzioni in modo continuo
indipendentemente dalle variazioni di temperatura. (p.es. dopo aver collegato
RC e NO di un dome a questo relè, attivare l'uscita allarme  della teleca-
mera dome per inserire il riscaldatore).
Fig. 2: Rimuovere la finestrella e l'anello della cupola contemporaneamente
Premere
Premere
Togliere la finestrella
Cupola
Vite
