Watson-Marlow 720UN - Manuale (Pagina 36)

Manuale per l’utente delle pompe Watson-Marlow 720UN e 720SN 36
16.2 Analogico
Se la pompa è comandata a distanza, rileva un segnale analogico dal sistema di co-
mando a distanza dell’utente fino al terminale i/p del connettore Analogico 1 sulla
parte posteriore della pompa, entro l’intervallo 4-20 mA, 0-10 V o 1-5 V. L’opzione
Analogico nel menu Imposta consente all’utente di configurare la pompa in modo da
poter funzionare con il sistema di comando a distanza.

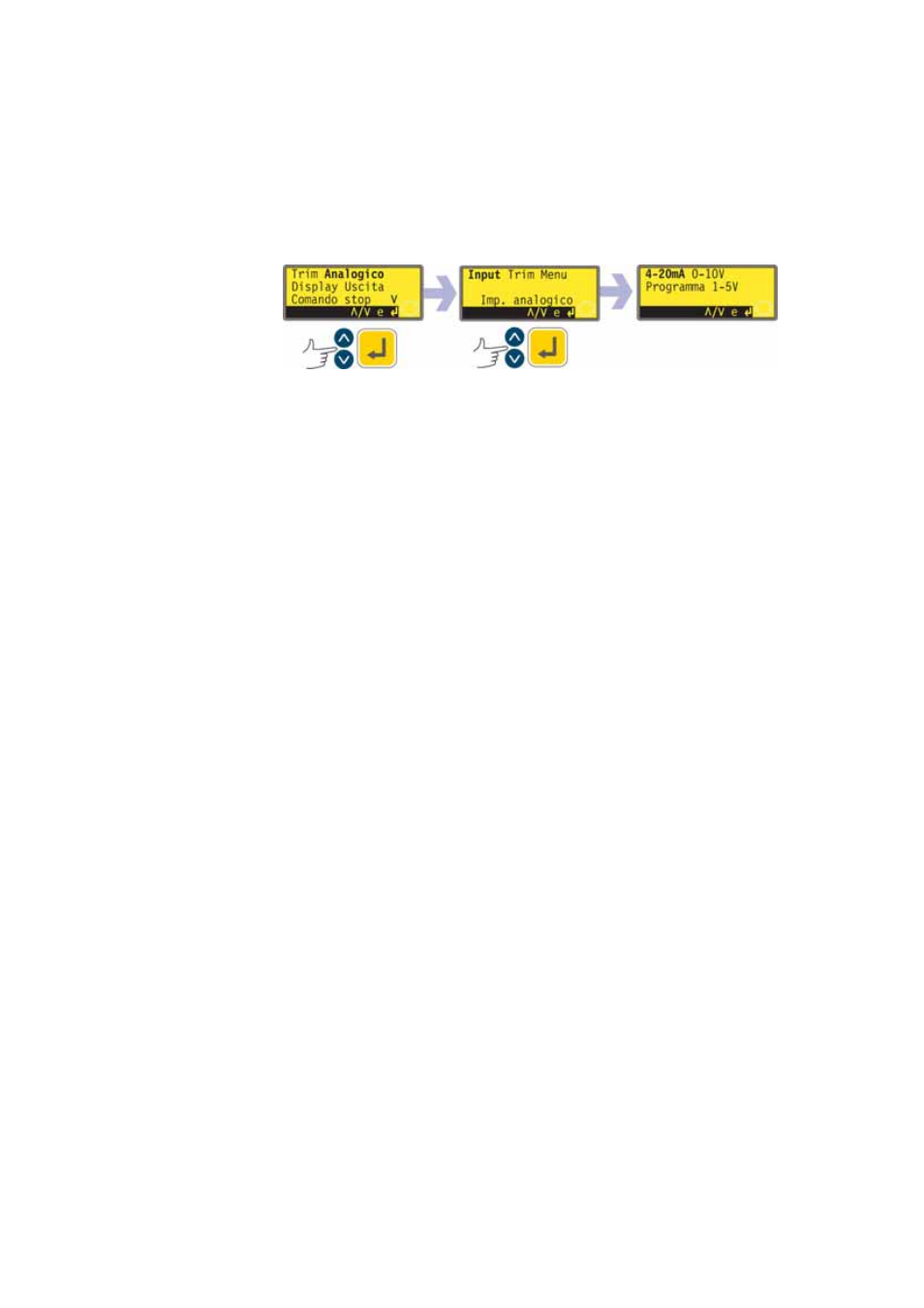

Selezionare Analogico dal menu Imposta usando i tasti SU o GIÙ e premere
ENTER per confermare la selezione.
Vengono visualizzate tre opzioni: Input, Trim e Menu.
Input consente all’utente di indicare alla pompa il tipo di segnale che applicherà op-
pure di scegliere l’opzione del programma. Se seleziona Programma dal menu suc-
cessivo, l’utente può scegliere il tipo di input e indicare alla pompa le velocità alle
quali funzionare alla ricezione di un segnale di comando di processo basso o alto.
Vedere 16.2.1 Velocità di input.
Trim visualizza il menu di regolazione Trim sopra descritto. Vedere 16.1 Trim.
Menu riporta l’utente alla prima sezione del menu Imposta. Vedere 16 Impostazione.
