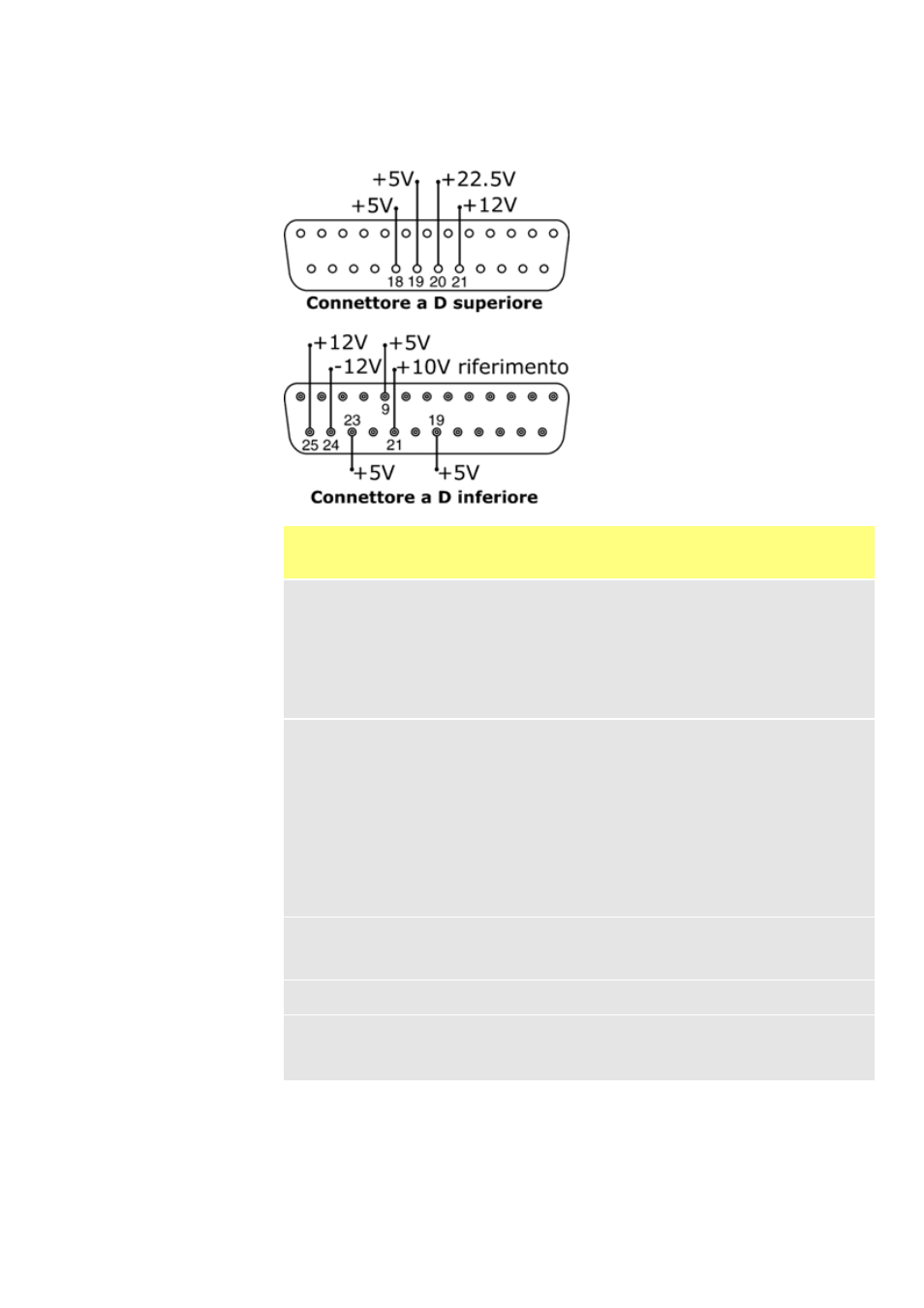

21.10 Tensioni di alimentazione
Nota: tutte le alimentazioni a c.c. sono stabilizzate, ad eccezione dell’alimentazione
a +22,5 V.
Tensione
c.c.
Carico
massi-
mo
Inferiore
D Superiore
D
Uso tipico
+5 V 10 mA 9, 19, 23 18, 19 Alimentazione di tensione per
input che usano un interruttore a
distanza.
Possibile alimentazione di ten-
sione per output se sono richiesti
solo 5 V.
Il pin 9 viene usato specifica-
mente per funzionamento con
interruttore a pedale o manuale
+12 V 10 mA 25 21 Possibile alimentazione di ten-
sione per input che usano un
interruttore a distanza.
Possibile alimentazione di ten-
sione per output.
Alimentazione di tensione per ril-
evatore di perdite del sistema di
monitoraggio tubi Watson-
Marlow.
Alimentazione di tensione
parziale (richiesti anche -12 V)
per l’interruttore di prossimità
Watson-Marlow.
-12 V 10 mA 24 — Alimentazione di tensione
parziale (richiesti anche +12 V)
per l’interruttore di prossimità
Watson-Marlow.
+22,5 V — 20 Tensione di alimentazione per il
modulo 520N. Non utilizzare.
+10 V 21 — Tensione di riferimento per
comando velocità potenziometro
a distanza. Non usare come ten-
sione di alimentazione generale.
