Teste Watson-Marlow 400D1, 400DM2 e 400DM3: istruzioni operative 4

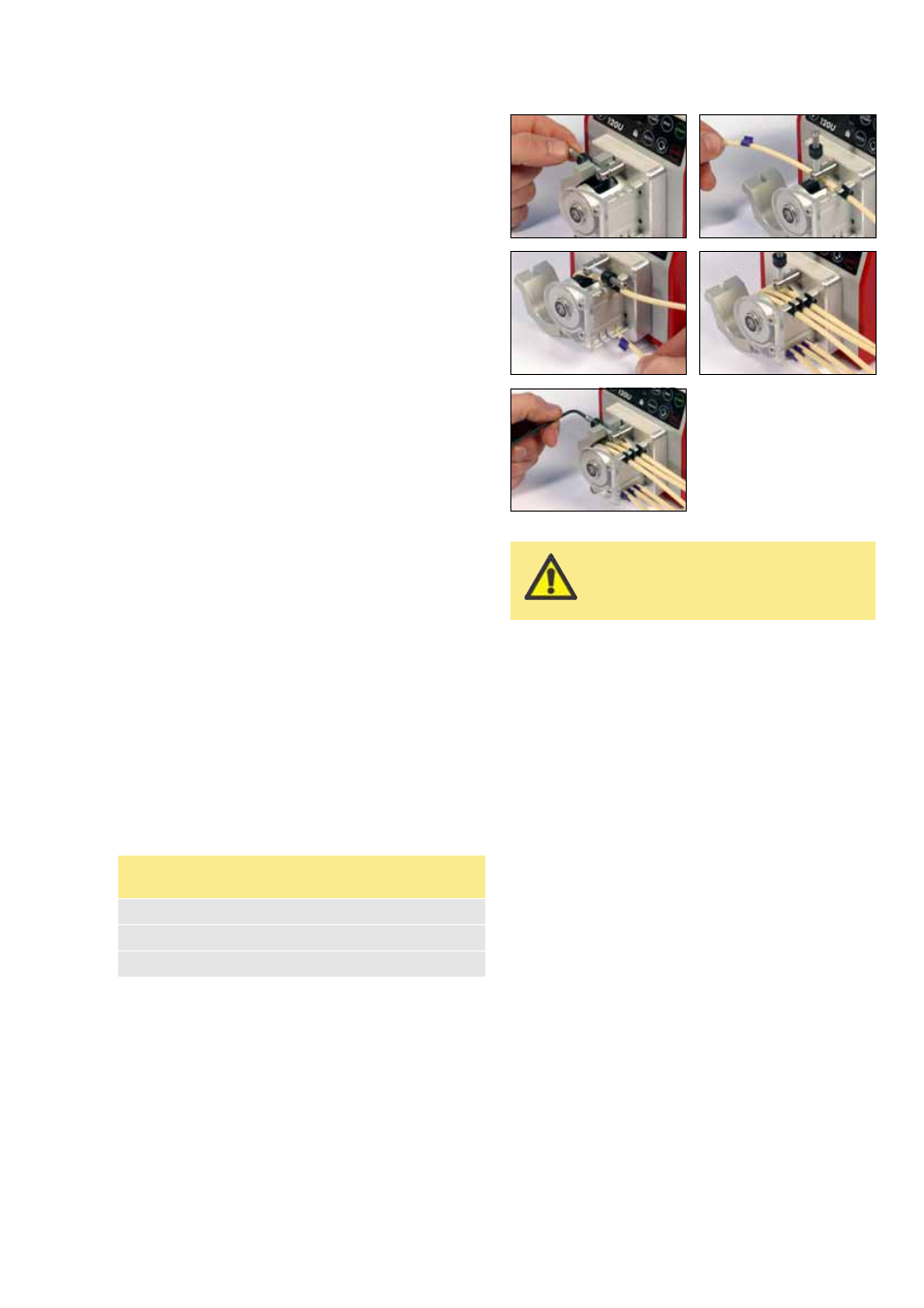

3.6 Caricamento e
rimozione dei tubi
400DM2 e 400DM3
Rilasciare il corpo disinnestando il perno
molleggiato.
Collocare il ponte del primo tubo nell'apposito
alloggiamento del supporto. Far avanzare il
tubo attorno al rotore. Collocare il ponte del
tubo centrale nell’alloggiamento del supporto
immediatamente opposto al ponte del primo
tubo. Ripetere la procedura per il canale
(400DM2) o i due canali (400DM3) restanti.
Assicurarsi che il tubo non sia attorcigliato o
ostruito dopo il caricamento, in quanto ciò
potrebbe influenzare negativamente la durata
del tubo.
Riposizionare il corpo sul rotore e fissarlo
reinnestando il perno nella scanalatura del
corpo.
Nota: il serraggio eccessivo del perno molleggiato
può danneggiare la pompa e la testa.
Rimozione del tubo
Rilasciare il corpo disinnestando il perno
moleggiato.
Rimuovere entrambi i ponti del tubo dagli
alloggiamenti di posizione e rimuovere il tubo
dalla testa.
3.7 Installazione delle
parti di ricambio di
400D1, 400DM2 e
400DM3
Descrizione Codice componente
Testa 400D1 043.001D.D1C
Testa 400DM2 043.001D.D2C
Testa 400DM3 043.001D.D3C
Serrare eccessivamente il perno
molleggiato può danneggiare la
pompa e la testa.
