17

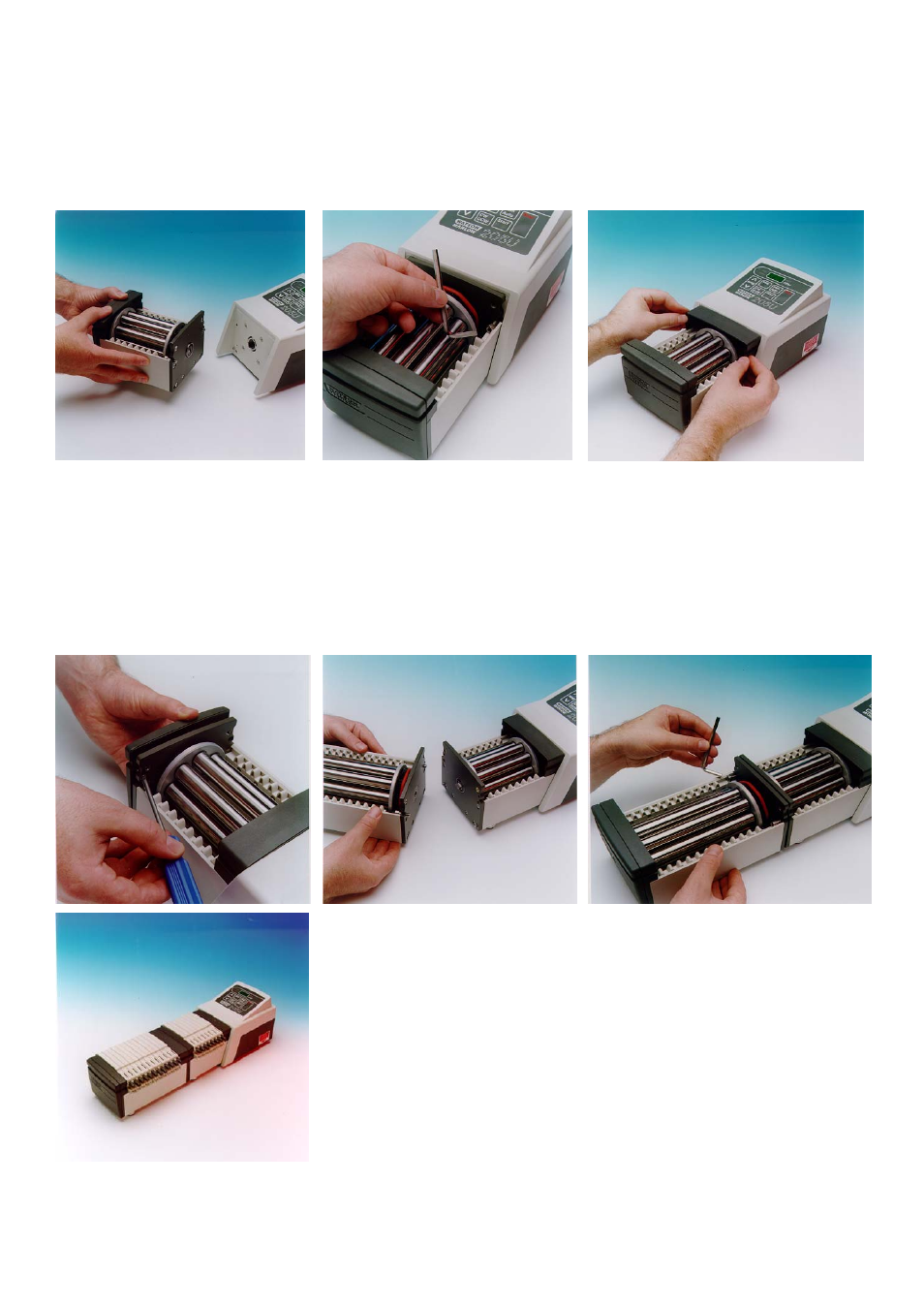

Installazione
Se la testa pompante è già montata, ignorare questa sezione (valida per tutte le teste pompanti a cassetta).

Smontare il coperchio del gruppo di ingranaggi epicicloidali tirandolo dolcemente verso la parte anteriore della
testa pompante.

Ingrassare la linguetta di comando, allineare l’albero centrale della testa pompante e assemblare il gruppo.

Serrare le viti di ritenuta ad esagono incassato da ambo i lati della testa pompante usando una chiave esagonale
con testa arrotondata e interpiano di 5 mm. Rimontare il coperchio.
Montaggio di una testa pompante di prolunga

Smontare la piastra di copertura anteriore.

Smontare la piastra terminale con un cacciavite Pozi n. 2 infilato nella prima testa pompante per esporre le due
spine di centraggio e la fessura dell’alberino di comando.

Togliere il coperchio del gruppo di ingranaggi epicicloidali dalla testa pompante di prolunga.

Montare la testa pompante di prolunga sulle due spine di centraggio, controllando che la linguetta dell’albero di
comando si allinei con l’albero centrale della testa pompante.

Serrare le viti di ritenuta ad esagono incassato sulla sinistra o sulla destra della testa pompante di prolunga.
Montare la piastra terminale sull’ultima testa pompante e rimettere i coperchi.
