TE Technology TCA - Manuale (Pagina 12)

TE
TECHNOLOGY, INC.
12/22
http://www.tetech.com email: [email protected]
TE TECHNOLOGY, INC.
TCA A
(mm)
B
(mm.)
L
(mm.)
L (mm)
AC-027, CP-036 104.6 127 107 85
AC-046, CP-065 104.6 152.4 132 85
CP-061, AC-053 88.9 139.7 132 82
CP-121 172.2 127 157 157
AC-073,
CP-110, CP-127
114.3 190.5 157 97
CP-200, CP-200HT,
CP-200TT, CP-200HTTT
161 241.3 221 157
AC-162,CP-218 161 241.3 221 145
AC-140, AC-194 161 246.4 230 145
LC-035 104.6 127 167* 85
LC-061 104.6 152.4 192* 85
LC -200 161 241.3 281* 157
TCA A
(mm)
B
(mm.)
L
(mm.)
L (mm)
AC-027, CP-036 104.6 127 107 85
AC-046, CP-065 104.6 152.4 132 85
CP-061, AC-053 88.9 139.7 132 82
CP-121 172.2 127 157 157
AC-073,
CP-110, CP-127
114.3 190.5 157 97
CP-200, CP-200HT,
CP-200TT, CP-200HTTT
161 241.3 221 157
AC-162,CP-218 161 241.3 221 145
AC-140, AC-194 161 246.4 230 145
LC-035 104.6 127 167* 85
LC-061 104.6 152.4 192* 85
LC -200 161 241.3 281* 157

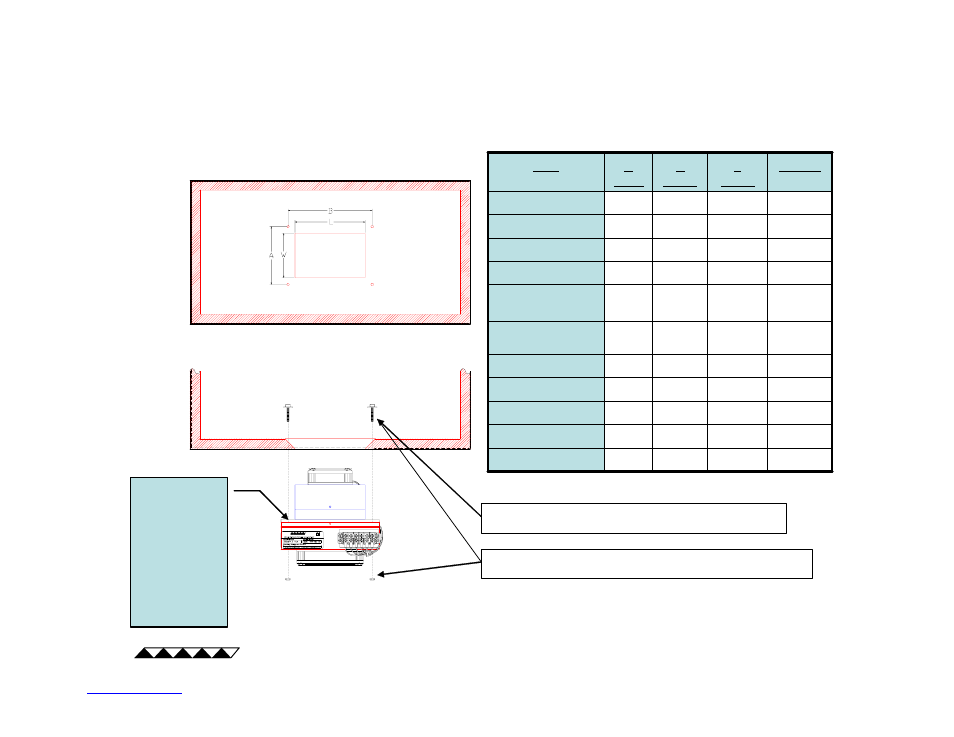

Dimensioni foro di montaggio TCA
VITE E RONDELLA SOLO PER: AC-027, AC-046, AC-053, CP-036, CP-
061, CP-065, CP-121, LC-035, LC-061
BULLONE, DADO E RONDELLA PER: AC-073, AC-162, AC-140, AC-194, CP-
110, CP-127, CP-200, CP-218, LC-200
NOTA: Solo le unità
AC-xxx hanno
guarnizioni per
sigillare l'apertura.
Usare rondelle
sigillanti e un
appropriato sigillante
sulla superficie della
guarnizione e sulla
minuteria di
montaggio per
ottenere la sigillatura
necessaria.
* Questa lunghezza è necessaria per evitare interferenze con la tubazione. La
parte anteriore del dissipatore a caldo non viene sigillata completamente contro
la superficie esterna dell'apertura.
