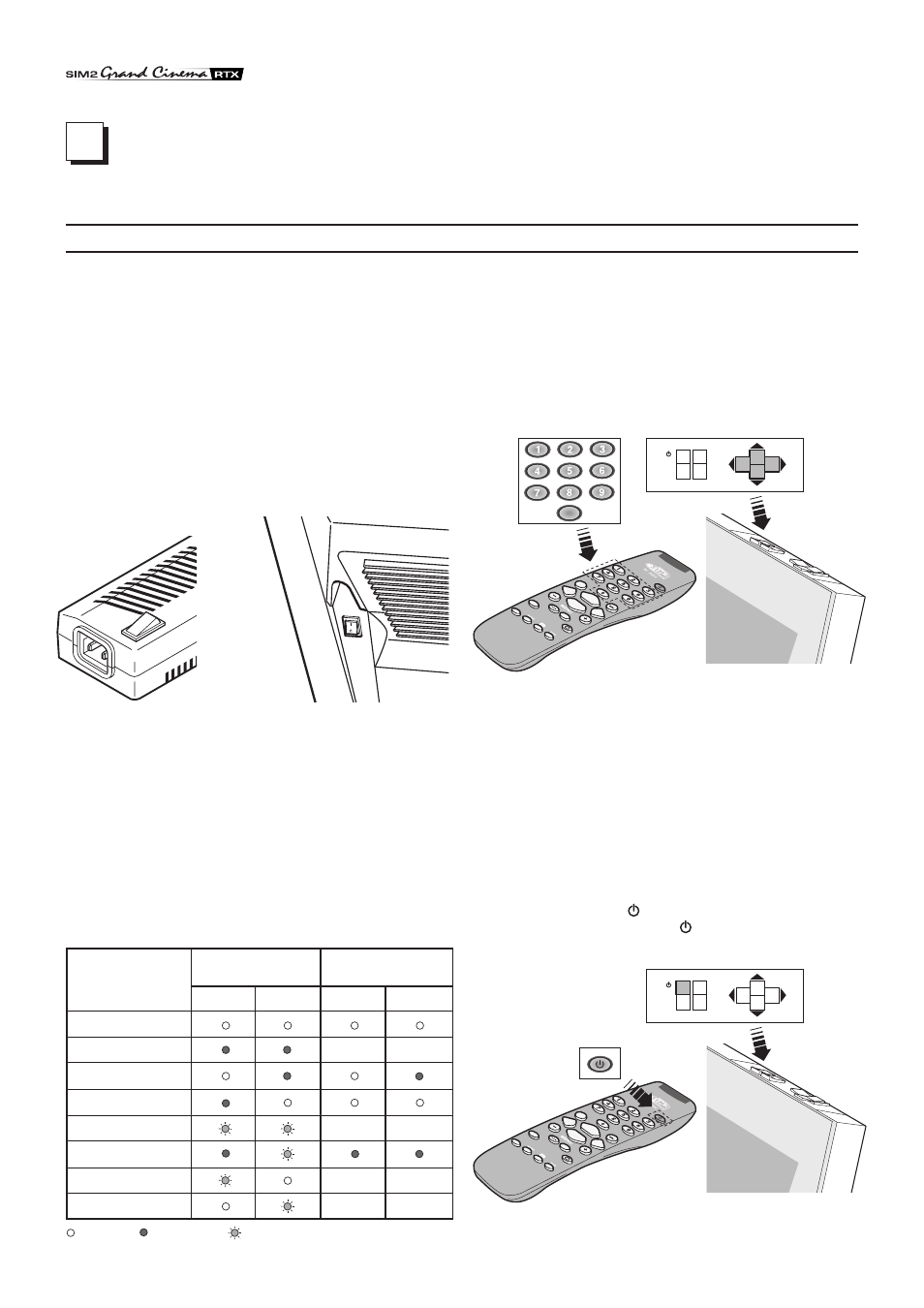

10
ACCENSIONE E SPEGNIMENTO
2 USO
Nel caso la segnalazione sia “Link ottico non attivo” o “Errore” il
sistema non è in grado di funzionare; nel caso “Attenzione” il
sistema funziona ma potrebbero esserci problemi nella
visualizzazione di qualche segnale di ingresso.
Accensione del sistema:
• da telecomando (tasti 0-9)
• dal tastierino del Display (tasti e ).
Il sistema RTX è formato da due unità (DigiOptical Image
Processor e Display) delle quali la prima è anche il centro di
controllo del sistema. Il DigiOptical Image Processor invia i co-
mandi al Display e riceve da questo informazioni sul suo funzio-
namento, oltre che i comandi impartiti dall’utente. Il sistema può
essere controllato sia da telecomando (i ricevitori del quale si
trovano sia sul DigiOptical Image Processor che sul Display)
sia dal tastierino posto sulla parte superiore del Display.
L’alimentazione delle due unità è tuttavia separata: collegate le
unità alla rete elettrica, ponete in posizione “I” i rispettivi inter-
ruttori: quello del DigiOptical Image Processor si trova sull'ali-
mentatore esterno (Fig. 6a), quello del Display sul pannello po-
steriore (Fig. 6b).
Spento
Inizializzazione
Stato
DigiOptical Image
Processor
Display
Led verde Led blu Led frontale Tastierino
Standby
Acceso
Raffreddamento
Link ottico non attivo
Attenzione
Errore
: Off : On : Lampeggiante : Non significativo
- -
- -
-
-
-
- -
ESC
MENU
AUTO
0
ESC
MENU
AUTO
Tabella 3
Tipicamente l'immagine comparirà dopo 15-20 secondi. Premen-
do un tasto da 1-9 sul telecomando viene selezionato l’ingresso
corrispondente; premendo i tasto 0 viene selezionato l’ingresso
attivo al momento del precedente spegnimento.
Può accadere, nel caso sia trascorso un tempo troppo breve
dall'ultimo spegnimento, che la lampada non si accenda. In tal
caso è consigliata un'attesa di almeno un minuto, che consenta
il raffreddamento della lampada stessa.
Spegnimento del sistema:
• da telecomando (tasto )
• dal tastierino del Display (tasto ).
Fig. 7
Fig. 8
O
I
Fig. 6b Fig. 6a
Dopo pochi secondi (durante i quali avviene l’inizializzazione
del sistema), DigiOptical Image Processor e Display si pongo-
no in stand-by.
Informazioni sullo stato del sistema possono essere ottenute
osservando i due LED (verde e blu) presenti sul pannello ante-
riore del DigiOptical Image Processor e dal LED blu che si trova
nella parte anteriore del Display oltre che dalla condizione (spen-
to/illuminato) del tastierino.
Le condizioni significative sono riportate in Tabella 3.
