Sim2 D10 - Manuale (Pagina 10)

D10
10

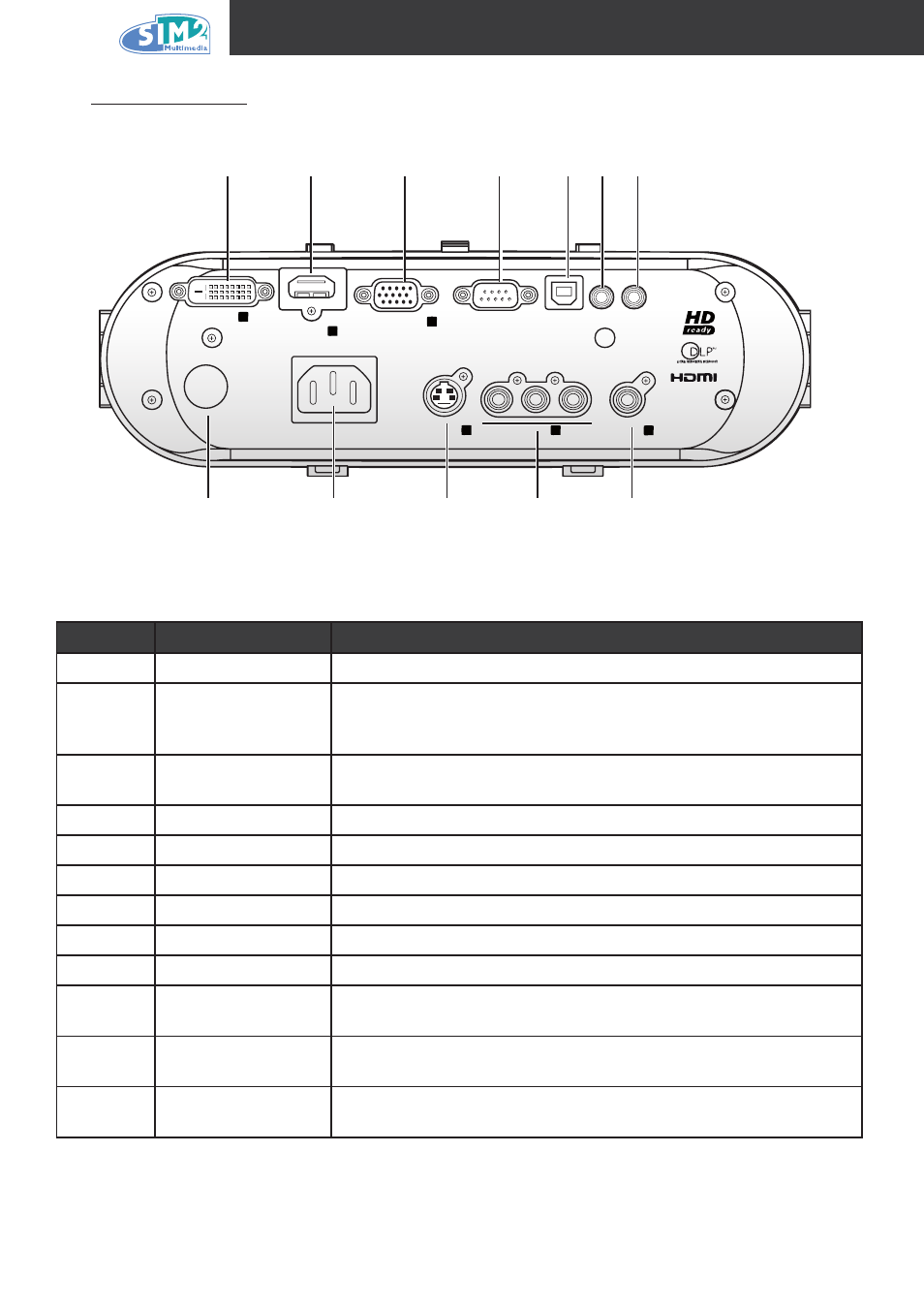

Lato Inferiorew
DVI-D 5
HDMI 6
USB REMOTE TRIG 1 GRAPHIC RGB RS-232 4
VIDEO YPrPb 3 1 S-VIDEO
POWER 100/240 V
2
n
uMerO
e
tichetta
d
eScriziOne
1 DVI-D Collegate il cavo computer da una fonte computer o video
2 HDMI Connettore cavo Multimedia ad alta definizione da un home theater
3
Graphic RGB
(Grafica RGB)
Collegare un cavo VGA da un computer o dispositivo video
(YPrPb)
4 RS-232 Controllo di installazione
5 USB Connettore cavo USB
6 Telecomando Connettore telecomando a filo
7 Trig 1 Mini-jack da 3,5mm fornisce 12 volt, 0,25 amp DC di uscita
8 Ricevitore Infrarossi Ricevitore di Raggi infrarossi del telecomando
9 Power (Accensione) Connettore cavo alimentazione fornito
10 S-Video
Collegate un cavo S-Video da un apparecchio video alla presa S-
Video
11
YPrPb
(componente)
Connect component video cables (supplied) from a video device to
the Y, Pb/Cb, and Pr/Cr RCA jacks
12 Video
Collegate un cavo video coassiale (non fornito) da un apparecchio
video alla presa gialla RCA
1 2 3 4 5


10 11 12
