8 Importanti istruzioni sulla sicurezza

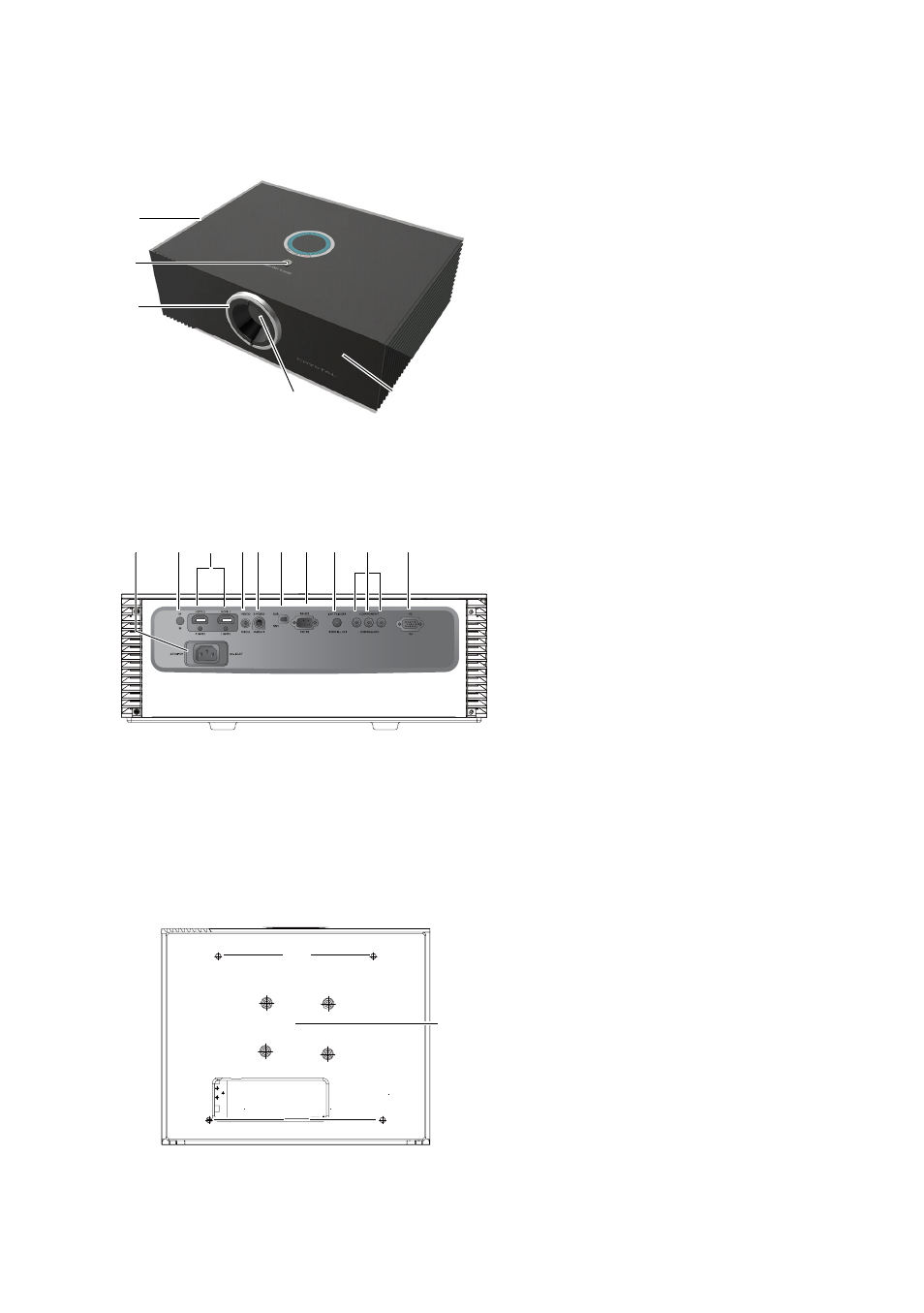

Vista dall'esterno del proiettore
Lato anteriore e superiore
Vista posteriore
Vista da sotto il proiettore
1. Sensore a IR anteriore
2. Apertura (fuoriuscita dell'aria calda)
3. Obiettivo di proiezione
4. Anelli regolabili per lo zoom e la messa
a fuoco
5. Sistema di spostamento verticale
dell’obiettivo
6. Presa cavo di alimentazione CA
7. Sensore a IR posteriore
8. Porte HDMI
9. Input Composite Video (RCA)
10.Input S-Video (mini DIN a 4 pin)
11.Porta USB
12.Porta di controllo RS-232
Utilizzato per interagire con un sistema
di controllo/automatico del PC o
home-theater.
13.Terminale di output a 12VDC
Utilizzato per attivare dispositivi esterni
come ad esempio schermi elettrici o
interruttori dell’impianto di
illuminazione, ecc. Rivolgersi al
rivenditore per sapere come collegare
questi dispositivi.
14.Input Component Video (RCA)
supporta il segnale video Y/P
B
/P
R
o
Y/C
B
/C
R
15.Jack ingresso segnale RGB (PC)/
Video Component (YPbPr/ YCbCr)
16.Piedini regolabili
17.Viti per montaggio a soffitto
2
5
1
3
4
6 7 8 910 11 12 13 14 15
Per informazioni sulla connessione vedere
"Collegamento di apparecchiature video"
nella pagina 17 .
16
16
17
