Usare solo cavi stereo schermati con spina e presa tipo XLR 3 poli, per la connessione
alla centralina DMX o per il collegamento tra apparecchi.

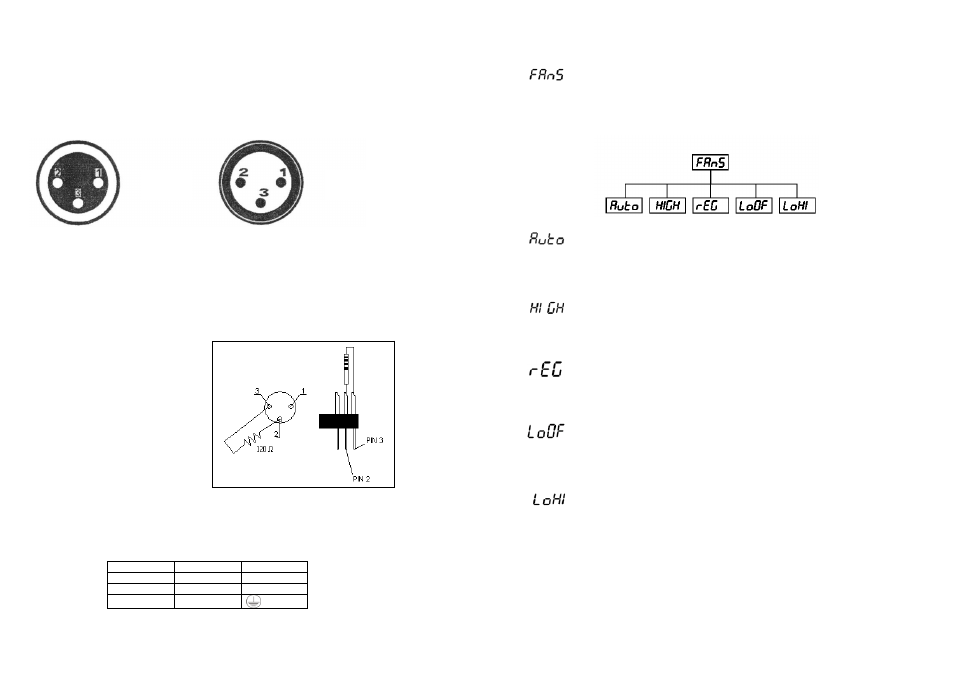

SCHEMA DI CONNESSIONE DEI CAVI DMX:
Utilizzando centraline DMX con questo schema per i connettori, è possibile connettere
l’uscita DMX della centralina all’ingresso DMX del primo proiettore della catena DMX. Se
si desidera connettere una centralina DMX con un altro tipo di uscita XLR (es. 5 poli), è
necessario disporre di un adattatore.
CREAZIONE DI UNA CATENA DMX:
Connettere l’uscita DMX del primo apparecchio della catena, all’ingresso DMX
dell’apparecchio successivo. Procedere allo stesso modo fino alla totale connessione
degli apparecchi.
ATTENZIONE:
Per installazioni in cui il cavo di segnale
deve percorrere lunghe distanze o dove
vi sono disturbi elettrici, per esempio in
discoteca, è consigliato l’uso di una
terminazione DMX. Il terminatore DMX è
semplicemente un connettore XLR con
collegato ad esso una resistenza da
120
Ω (Ohm) tra i piedini 2 e 3. La
resistenza viene innestata nella presa
DIGITAL THRU dell’ultimo proiettore
della catena. La connessione è illustrata
a destra.
CONNESSIONE ALLA RETE DI ALIMENTAZIONE
Collegare l’apparecchio alla rete di alimentazione, attraverso il cavo incluso nella
confezione. Lo schema di connessione di tale cavo è il seguente:
Cavo Pin Simbolo
marrone fase L
blu neutro N
giallo / verde terra
1: terra
2: segnale (-)
3: segnale (+) 1: terra
2: segnale (-)
3: segnale (+)
DMX-input
spina XLR
DMX-output
presa XLR
12
– Fan speed operating
By using this function you can choose 4 types of fan speed operating. Browse through
this menu by the pressing “UP” and “DOWN” keys - the display shows step by step the
following messages: "Auto”, “HIGH”, “reG”, “Lo.HI”, “Lo.OF". Press “ENTER” if you wish
to select one of them or “MODE” to cancel and return to the menu.
- Continuous controlling of the fan speed without the DMX value
This mode is similar to "reG", but the initial level of the fan speed can’t be adjusted by
DMX.
– High speed of the fans
The cooling fans work on max. speed (max. cooling).
– Continuous controlling of the fan speed
The fan automatically raises its speed in order to control inside temperature of the
lighting.
– Low / High speed of the fan operating
The fan keeps the adjusted low speed until the temperature exceeds max. inside temp.
of the fixture, then the PLML575SE automatically switches from low to high fan-speed.
– Low speed / switch off the lamp operating
The fan keeps the adjusted low speed until the temperature exceeds max. inside temp.
then the PLML575SE automatically switches off the lamp.
Note: In the mode “HIGH“ and “Auto“- the fan speed can’t be adjusted by DMX.
