SPECIFICHE

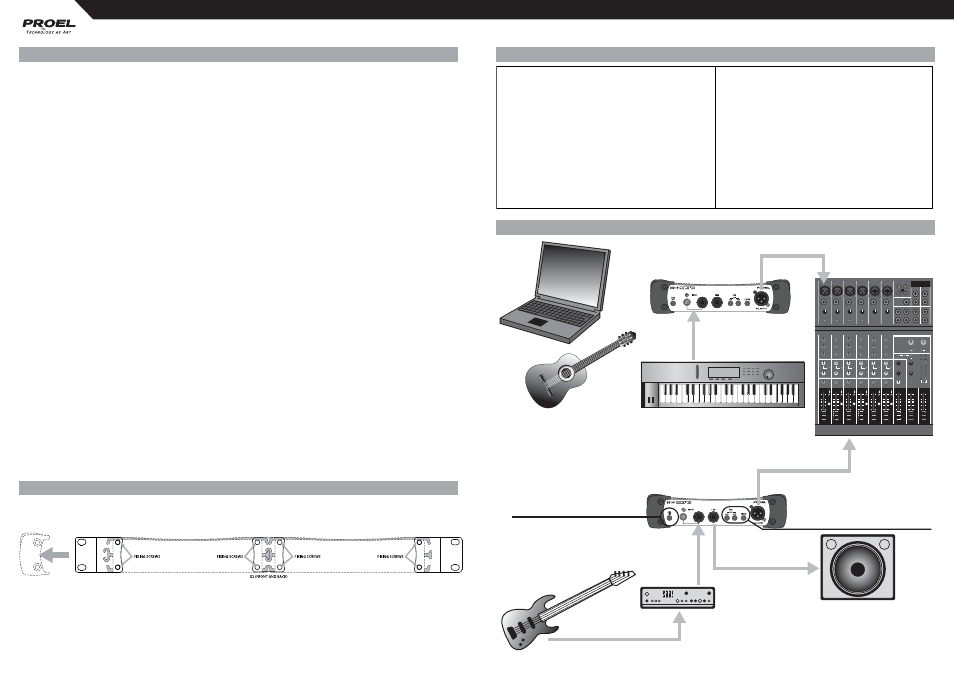

ESEMPI
CONTROLLI E CONNESSIONI AUDIO
1. INPUT - (JACK sbilanciato o RCA)
Connettere lo strumento sorgente a questo jack per ricevere il segnale. L’impedenza di ingresso dipende dalla
impostazione dei tasti PAD: 120 Kohm senza pad, 47 Kohm con l’inserimento dei pad.
2. LINK - (JACK sbilanciato)
Connettere questo jack all’ingresso dell’amplifi catore dello strumento o del monitor amplifi cato del musicista.
NOTA: Se si sta usando l’uscita amplifi cata di un amplifi catore a valvole (4, 8 o 16 ohm), si deve sempre
connettere un altoparlante della stessa impedenza in parallelo, anche usando il jack di LINK della DB1-P;
per questi collegamenti si devono usare sempre cavi di potenza jack-jack ed evitare l’uso di cavi jack-jack
di segnale.
3. PAD - (tasti)
I tasti pad attenuano il segnale d’ingresso assicurando ai circuiti interni un segnale pulito e non distorto.
Sono possibili quattro combinazioni: -20 dB (nessun PAD), -40 dB (solo sinistro), -60 dB (solo destro), -80 dB
(entrambi). Usare sempre la minore attenuazione possibile per avere il migliore rapporto segnale/rumore.
Impostando le attenuazioni maggiori è possibile connettere la DB1-P a qualsiasi uscita di amplifi catore senza
saturare l’ingresso microfonico del mixer.
4. FILTER - (tasto)
Il tasto fi lter inserisce un lieve fi ltro da 4 KHz a salire per simulare il comportamento di un amplifi catore per chitarra
con altoparlante da 12”. Questo tasto ha un eff etto solo se uno o più tasti PAD sono premuti.
5. BAL OUTPUT - (XLR maschio)
Questo connettore XLR maschio è l’uscita bilanciata a livello microfonico della DI box, le connessioni sono pin-1
massa, pin-2 positivo e pin-3 negativo.
6. GND LIFT - (tasto)
Usare il tasto GND LIFT per connettere o disconnettere la massa tra ingresso e uscita. A seconda degli apparecchi
connessi, collegando o scollegando la massa della DI box si può eliminare o ridurre il ronzio.
NOTA: Assicurarsi sempre che il tasto GND LIFT sia premuto (nessun collegamento di massa) quando
l’ingresso della DI box è collegata ai terminali di un altoparlante, questo previene corto circuiti accidentali
all’uscita dell’amplifi catore. Assicurarsi inoltre che alla punta del jack di ingresso sia connessa al fi lo rosso
e che il telaio in metallo della DB1-P non sia a contatto con altri apparecchi.
MONTAGGIO A RACK
Semplicemente rimuovendo i due gusci laterali in gomma è possibile unire due DI box con le staff e fornite in
dotazione, quindi montarle in un rack standard da 19”.
Tipo di apparecchio DI box passiva 1 canale Prestazioni
Caratteristiche Ingressi Perdita di inserzione 20 dB
Impedenza di ingresso 120K Ohm (pad a 0 dB) CMR > 100 dB
47k Ohm (pad a -20/-60 dB) Distorsione di fase 0° a 20 Hz, 0° a 20k Hz
44k Ohm (pad a -40 dB) Distorsione THD 50÷20k Hz 0dBu < 0.007 %
Massimo livello di ingresso +15 dBu (pad a 0 dB) Rumore < -105 dBu non pesato
+35 dBu (pad a -20 dB) Risposta in frequenza 10 Hz to 100 kHz, +0dB/-1 dB
+55 dBu (pad a -40 dB)
+75 dBu (pad a -60 dB)
Controlli Pad -20, Pad -40, Gnd Lift, Filter (12" emulator)
Connettori Due Jack 1/4" in parallelo e un Indicatori none
connettore RCA (sbilanciato)
Jack: punta - segnale / anello - massa
Generali
XLR femmina: Pin 2 segnale / Pin1 e 3 massa Alimentazione Phantom non necessario
Caratteristiche Uscite Adattatore esterno AC/DC non necessario
Uscita Transformer Balanced (isolated with shielding) Autonoma non necessario
Massimo Livello di uscita su 1K Ohm o maggiore Consumo corrente non necessario
-5 dBu (per 0.1% THD a 50 Hz)
+5 dBu (per 0.1% THD a 1k Hz)
Dimensioni (L x A x P) 215 x 50 x 125 mm
Connettore XLR maschio: Pin 2 + / Pin 3 - / Pin1 massa Peso (escluso batterie) 1 Kg
o
o
uscita mono
(sbilanciata)
collegamento altoparlante
cavo di segnale schermato
(jack sbilanciato)
strumento
amplificatore
strumento altoparlante
strumento
cavo lungo (XLR bilanciato)
uscita di potenza amplificatore
cavo di potenza (jack-jack)
cavo di potenza (jack-jack)
GND LIFT deve essere sempre premuto impostare i tasti PAD a -20 o -40 o -60
per avere un segnale senza distorsione
cavo lungo (XLR bilanciato)
