Proel R88 Manuale d'uso
Pagina 6
6
6. Connettore JTAG
Viene utilizzato per la programmazione in azienda
7. Porta di comunicazione RJ45
La porta RJ45 viene utilizzata sia per la comunicazione tra pannello di controllo remoto e MATRIX88, sia per
alimentare il pannello remoto fino a una distanza di 50 metri dalla matrice (per distanze superiori prevedere
un’alimentazione supplementare locale di 24 V DC).
Collegare alla porta ZONE REMOTE CONTROL dell’unità centrale MATRIX88. Ogni controllo remoto opera
esclusivamente nella zona audio a cui è connesso. Esempio: se viene connesso alla ZONE REMOTE
CONTROL 4 esso sarà operativo solo sulla zona 4

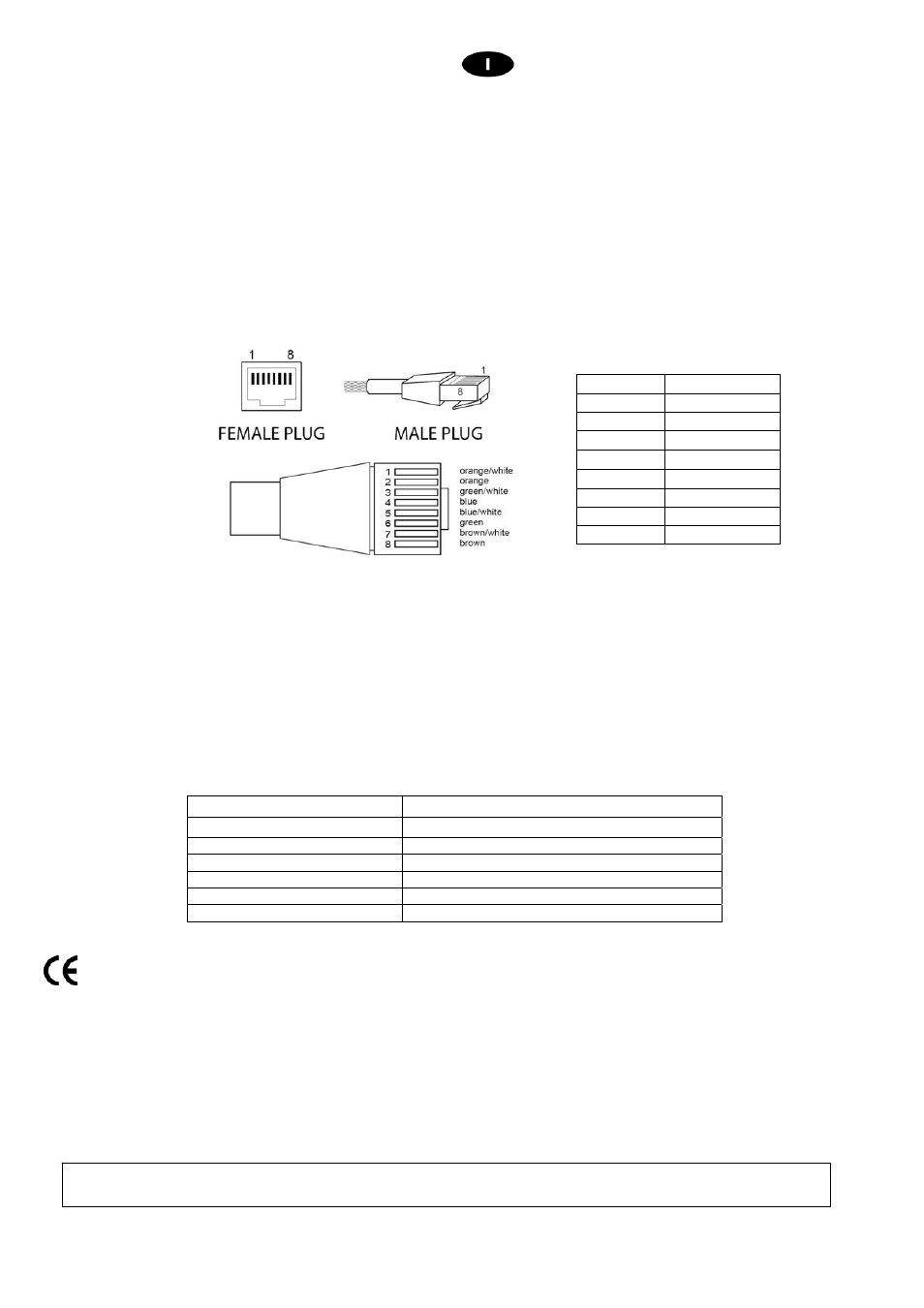

Dettaglio connessione cavo UTP CAT5 su connettore RJ45 per connessione postazione microfonica
secondo
lo standard EIA/TIA – 568B:
.
fig.2
8. Presa supplementare 24V DC
Collegare un’alimentazione supplementare 24 V DC al pannello di controllo remoto quando la distanza di
comunicazione supera i 50 metri
4. CARATTERISTICHE
TECNICHE
Il prodotto è conforme alla Direttiva 89/336/CEE (Compatibilità Elettromagnetica)
e successive modifiche 92/31/CEE e 93/68/CEE, secondo i seguenti standard:
EN 50082-1:1997, EN 55013:1990, EN 55020:1994
inoltre, è conforme alla Direttiva 73/23/CEE (Bassa Tensione)
e successive modifiche 93/68/CEE, secondo il seguente standard:
EN 60065:1998
Piedino N° Assegnazione
1
RS485 B
2
RS485 A
3
NC
4
GND
5
+24V DC
6
+24V DC
7
NC
8
NC
MODELLO
R88
Velocità di comunicazione
57600 bpsd
Distanza di comunicazione
≤ 1 km (in assenza di disturbi)
Assorbimento
50 mA
Alimentazione
24 V DC
Peso
73 g
Dimensioni (L x A x P)
86 x 86 x 33 mm
La Proel SpA persegue una politica di costante ricerca e sviluppo, di conseguenza si riserva il diritto di apportare miglioramenti ai
prodotti esistenti, senza preavviso e in qualunque momento. REV. 00 38/11
