7
7. ALIMENTAZIONE DC IN EMERGENZA
Attenzione
Lo Z8SLAVE è predisposto per il funzionamento in EMERGENZA con una tensione continua esterna a
24Vdc applicabile ai rispettivi morsetti rif.6-fig.2.
Nota
A - Se l’alimentazione in continua è fornita mediante l’utilizzo di una batteria, informiamo l’utente che il
dispositivo non è in grado di provvedere all’eventuale ricarica della stessa.
B – In caso di alimentazione 24Vdc e con alimentazione di rete assente, le basi microfoniche di servizio più
lontane potrebbero non funzionare, è comunque garantito il funzionamento della postazione microfono di
emergenza, se installato.
8. CONNESSIONI
8.1 INGRESSI
8.1.1 BATTERY
Ingresso alimentazione 24Vdc in emergenza (rif.6-fig.2).
8.1.2 MUSIC
Da collegare in parallelo al morsetto MUSIC dello ZONE8.
8.1.3 VOICE
Da collegare in parallelo al morsetto VOICE dello ZONE8.
8.2 USCITE
8.2.1 LINK – (rif.11-fig.2) Interconnessione con pannello principale ZONE8. Per l’implementazione di
questa funzione è necessario interconnettere le due unità tramite cavo standard categoria 5 tramite
gli appositi connettori RJ45.
8.2.2 TO ZONES da zona 9 a zona 16 (rif.8-fig.2). – Da collegare secondo le due configurazioni di
servizio del pannello ZONE8. (B e C).
8.2.3 MATRIX INPUT – (rif.12-fig.2) Interconnessione con matrice audio esterna (MATRIX88).
9. OVERRIDE O BYPASS DEGLI EVENTUALI ATTENUATORI DI VOLUME LOCALI (RIF.8-FIG.2)
In alcune applicazioni vengono utilizzati degli attenuatori di volume locali (serie TRVxxx) posti a monte degli
altoparlanti, allo scopo di consentire una regolazione di volume indipendente a piacere in alcune singole
zone;
in questo caso si rende necessario by-passare questi controlli di livello allo scopo di rendere chiaramente
udibile il messaggio di servizio o di allarme.
Lo ZONE8/Z8SLAVE offrono le due tipiche configurazioni per questo tipo di servizio: override tramite
comando a 24V - override tramite sistema con “3° filo”.

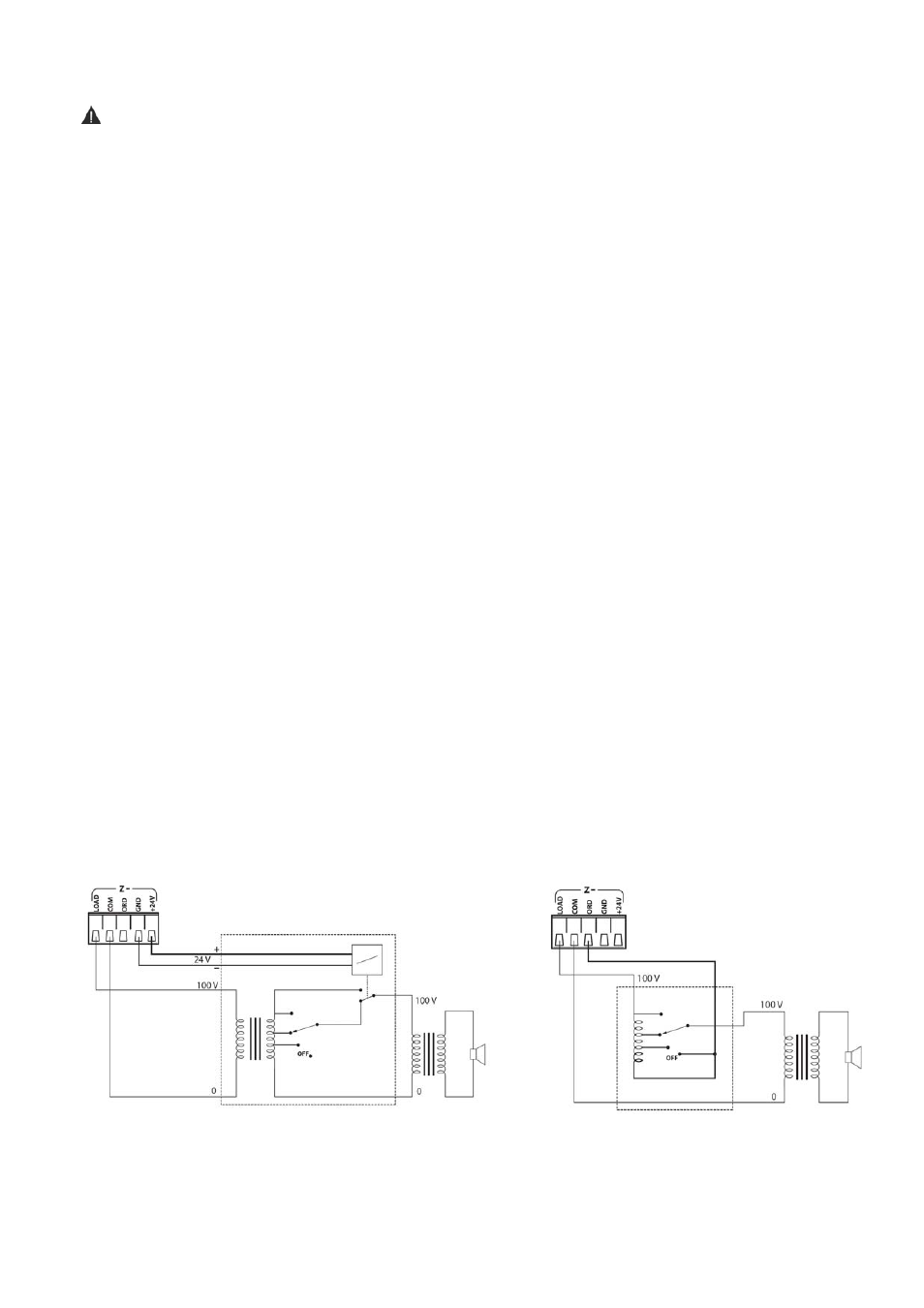

Sistema con Relè di bypass 24Vdc Sistema con “3° filo”
