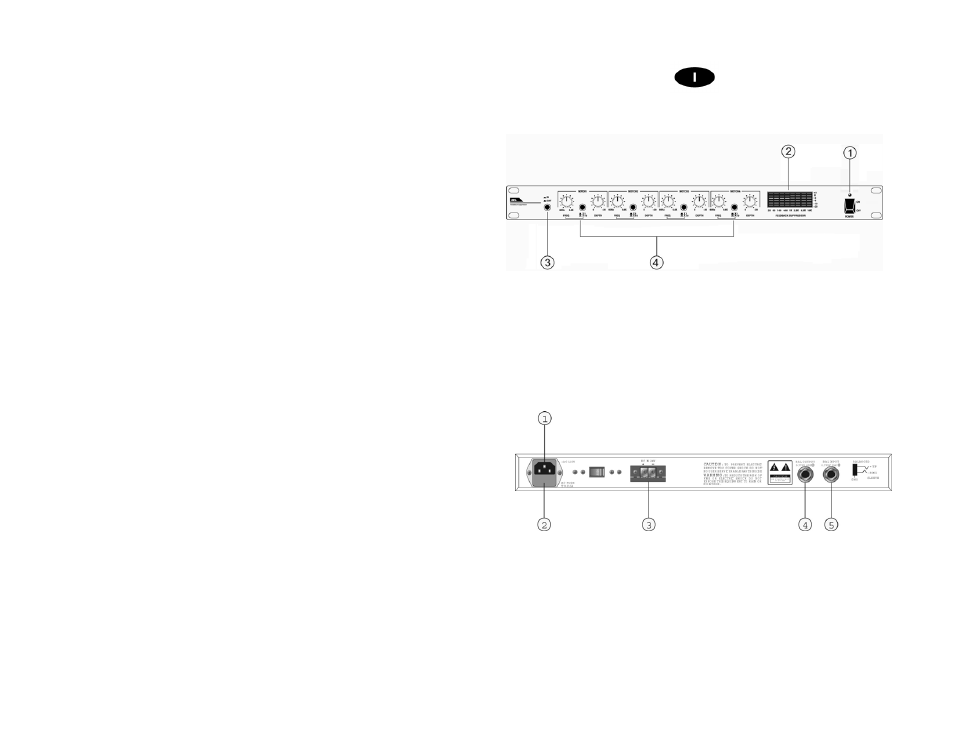

Descrizione pannello anteriore
1. Interruttore e led di accensione
2. Display indicatore di guadagno e frequenza segnale
3. Pulsante per esclusione filtri
4. Controlli per la regolazione della frequenza e dell’intervento dei filtri
Descrizione pannello posteriore
1. Connessione alimentazione di rete
2. Vano porta-fusibile
3. Morsetti alimentazione d’emergenza (24V)
4. Connettore jack bilanciato da 6,3mm. di uscita
5. Connettore jack bilanciato da 6,3mm. d’ingresso
