Installazione

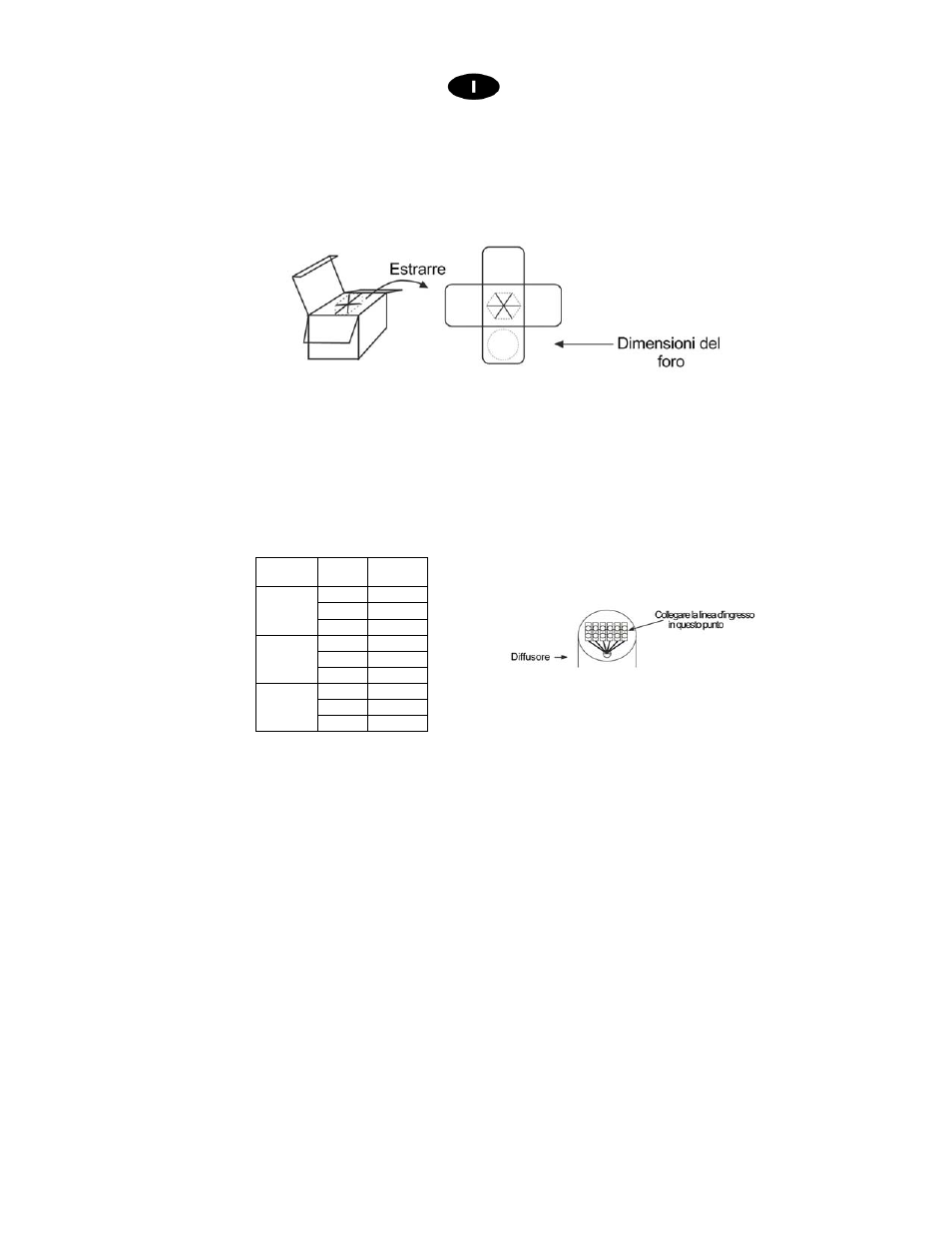

1. Forare il pannello del soffitto, nel punto dove andrà posizionato il CS4T,
utilizzando come misura il disco di cartone ricavabile dall’ala dell’imballo
all’interno della confezione.
2. La tensione d’ingresso e la potenza d’uscita vengono scelte collegando
la linea d’ingresso al dispositivo. Per effettuare tale collegamento fare
riferimento alle istruzioni riportate sul dispositivo oppure allo schema
seguente:
3. Dopo aver effettuato il collegamento elettrico, comprimere le alette
laterali “molleggianti” e inserire l’unità CS4T nel foro già praticato.
Rilasciare le alette, che sorreggeranno saldamente il tutto.
Tensione
di linea
Imp. Potenza
in uscita
5,7 K
Ω 1,75 W
2,8 K
Ω 3,5 W 100 V
1,4 K
Ω 7 W
2,8 K
Ω 1,75 W
1,4 K
Ω 3,5 W 70 V
700
Ω 7 W
1,4 K
Ω 1,75 W
700 Ω 3,5 W 50 V
357 Ω 7 W
