12
2. Connessioni d’uscita
Attenzione
Per prevenire il rischio di contatto con scariche elettriche non toccare mai le uscite dell’amplificatore quando
esso è in funzione.

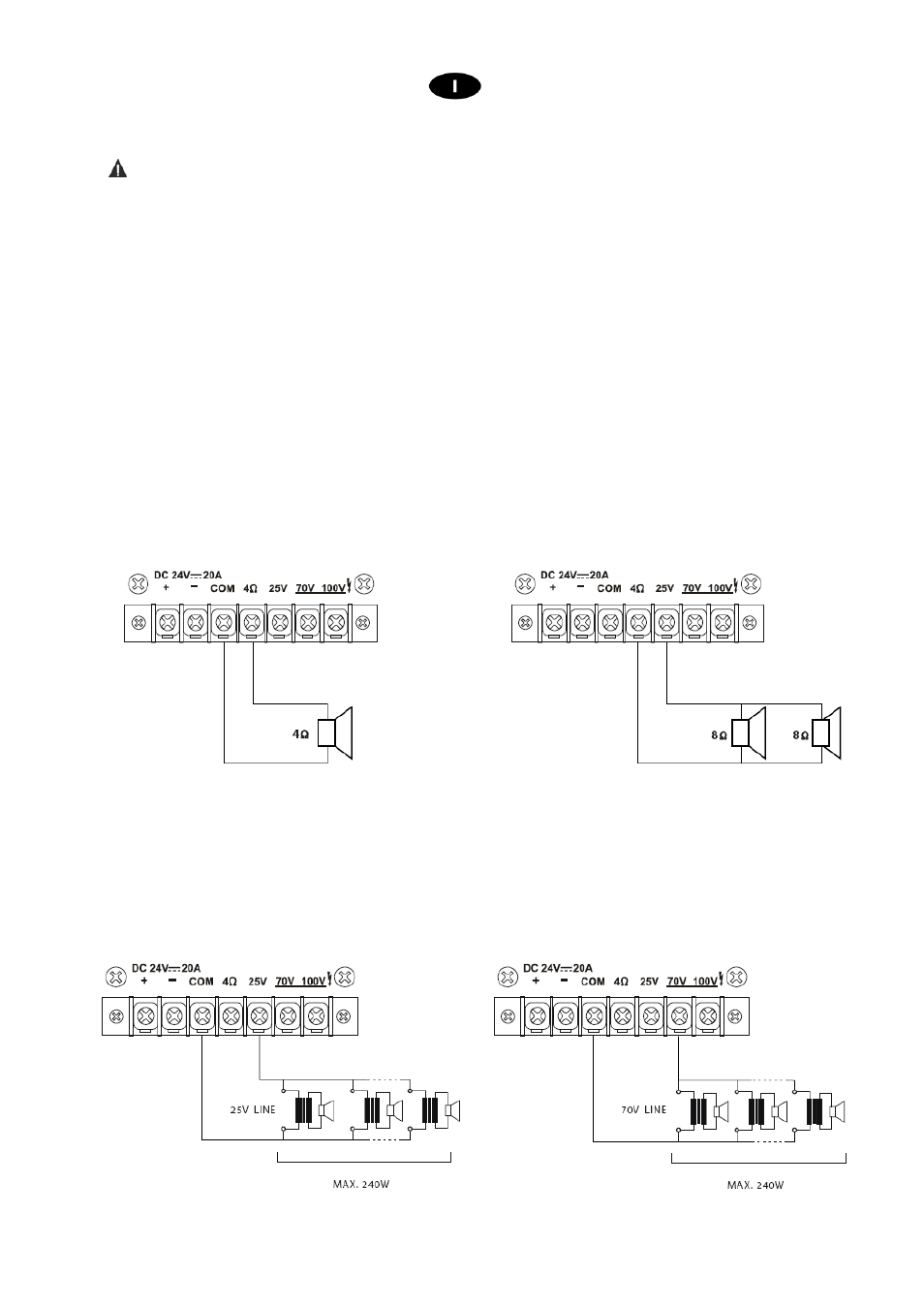

• Connessione altoparlanti.
Per accedere ai morsetti di connessione altoparlanti rimuovere il coperchio di protezione svitando le rispettive
viti (fig.2 rif.10, rif.11).
Il dispositivo può essere usato sia con altoparlanti a impedenza costante (4Ω) che a tensione costante (25V,
70V, 100V). Effettuare le connessioni tenendo conto delle seguenti indicazioni.
Linea ad impedenza costante
Per ottenere una linea a impedenza costante (4Ω) collegare i due terminali rispettivamente al morsetto COM
e a quello contrassegnato con valore di impedenza desiderato.
− Al fine di garantire il massimo rendimento, l’impedenza totale degli altoparlanti collegati alla linea, deve
essere uguale all’impedenza dell’uscita dell’amplificatore.
− La somma della potenza dei diffusori non deve essere inferiore alla potenza di uscita dell’amplificatore.
− Si consiglia di ridurre al minimo la lunghezza delle connessioni, in ogni caso, aumentare la sezione del
cavo in funzione della distanza coperta.
Linea a tensione costante
Per ottenere una linea a tensione costante (25V, 70V, 100V) collegare i due terminali rispettivamente al
morsetto COM e a quello contrassegnato con il valore di tensione desiderato (fig.2 rif.10).
