2. Connessioni d’ingresso
• CONNESSIONE MICROFONO:
Qualunque tipo di microfono volete impiegare utilizzate sempre un
cavo schermato.

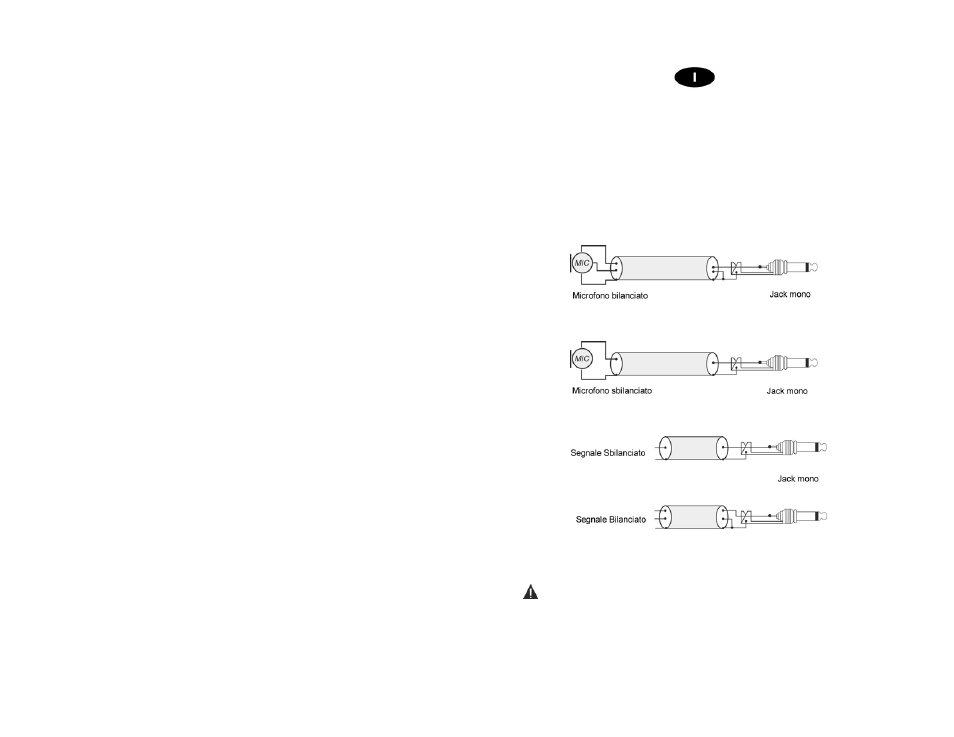

Per realizzare le possibili tipologie di collegamento riferirsi ai
seguenti schemi:
Per microfono bilanciato a bassa impedenza:
Per microfono sbilanciato a bassa impedenza:
Connessione AUX.
3. Connessioni d’uscita
Attenzione
Per prevenire il rischio di contatto con scariche elettriche non
toccare mai le uscite dell’amplificatore quando esso è in funzione.
Per accedere ai morsetti di connessione altoparlanti (fig.2 rif. 17)
rimuovere il coperchio di protezione svitando le rispettive viti.
