Guida rapida LAND-PAK
96-310039-3001, Rev. B
5 di 7
che il ricevitore sta navigando nel nuovo formato StarFire che supporta
GLONASS, con una precisione <5 cm.
Versioni meno recenti del software: se alla voce Nav Mode (Modalità
Nav.) compare StarFire Dual:RTG: 3D: Dual freq, significa che il
ricevitore sta navigando in doppia frequenza StarFire con correzione
di posizione 3D, che garantisce ottima precisione. RTG è un altro
termine per indicare StarFire.
Messa a punto dell'hardware della
stazione base
Questa sezione descrive le procedure necessarie per la messa a punto
corretta ed in sicurezza della stazione base. Innanzitutto, è importante
scegliere un'area all'aperto per eseguire questa messa a punto di prova.
Le punte delle aste del treppiede della stazione base
possono danneggiare i materiali morbidi, inclusi i tappeti
o la moquette da interni.
53. Montare la stazione base in una zona sicura, all'aperto ed
in piano.
54. Sganciare la cinghia che trattiene le aste del treppiede.
55. Aprire le aste del treppiede fino a stabilizzarlo. Usare le leve
delle aste del treppiede e le viti ad aletta per regolare in altezza
e fissare il treppiede (vedi Figura 1). È sufficiente livellare il
treppiede ad occhio.

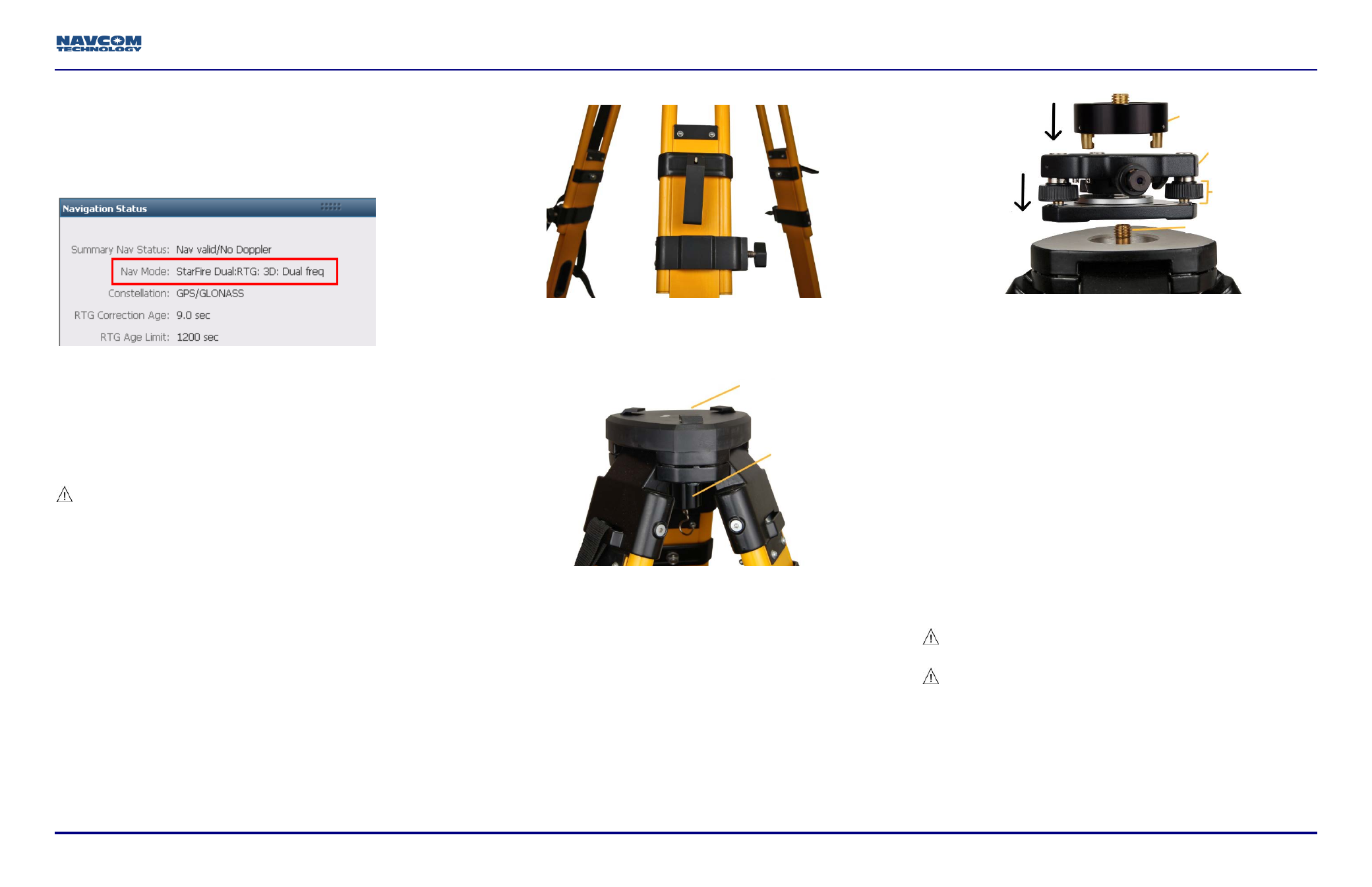

Figura 1: treppiede della stazione base –
regolazione delle aste
Figura 2: treppiede della stazione base
Fare riferimento alla Figura 2 per la procedura descritta di seguito.
56. Svitare il fermo della base e rimuovere il tappo del treppiede. Se
necessario, usare le due chiavi a brugola da 4 e/o 5 mm (poste
sulla piastra superiore del treppiede) per serrare le viti esagonali
poste sulla sommità del treppiede.
57. Riporre la chiave a brugola impiegata per uso futuro.
Figura 3: montaggio della base e del relativo adattatore
Fare riferimento alla Figura 3 per la procedura descritta di seguito.
58. Per montare la base sulla sommità del treppiede procedere come
descritto di seguito.
a. Posizionare la base in modo che poggi in piano ed
uniformemente sulla piastra superiore.
b. Avvitare il fermo nella base per fissarla.
La base è dotata di una livella a bolla e di tre manopole di
regolazione, per aggiustaggi di precisione.
59. Allineare l'adattatore ai tre fori della base, quindi bloccarlo in
posizione agendo sulla manopola posta a lato della base.
60. Avvitare la prolunga nell'adattatore della base. La prolunga
agevola l'accesso ai connettori e la sostituzione delle batterie
del ricevitore SF-3040 GNSS.
Messa a punto dell'hardware del rover
Questa sezione descrive le procedure necessarie per la messa a punto
corretta ed in sicurezza del rover. Innanzitutto, è importante scegliere
un'area all'aperto per eseguire questa messa a punto di prova.
La palina per rover può danneggiare i materiali morbidi,
inclusi i tappeti o la moquette da interni.
Il serraggio eccessivo degli attacchi presenti sulla palina
per rover può provocare danni.
61. Montare il rover in una zona sicura, all'aperto ed in piano.
Tappo del treppiede
Fermo della base
Adattatore
della base
Base
Fermo della base
Manopola di
regolazione
della base
