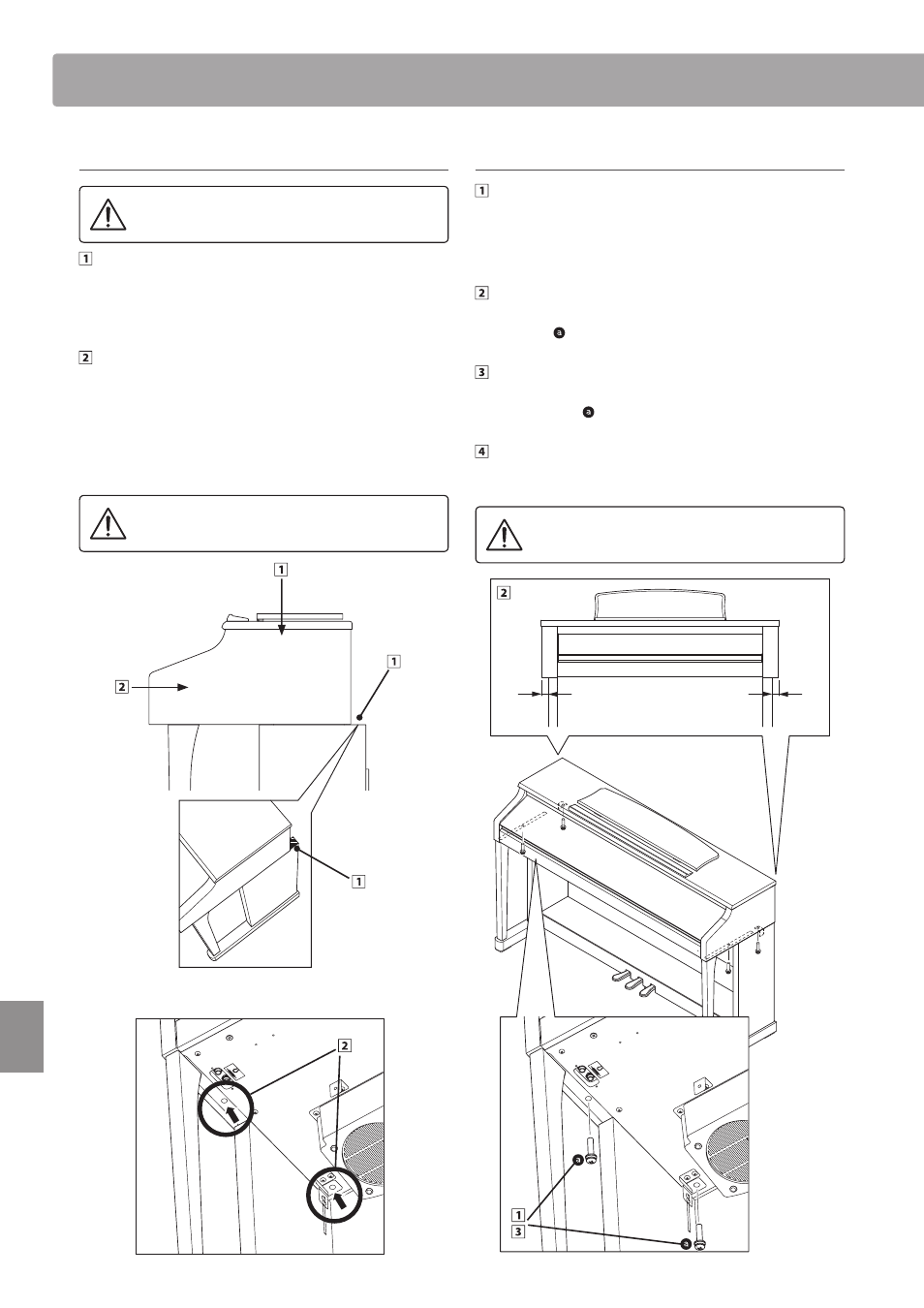

3. Montare l'unità principale sul supporto
Assicurarsi che due o più persone seguano le
seguenti istruzioni di assemblaggio.
Sollevare l'unità principale e posizionarla delicatamente
sul supporto. Posizionare l’unità principale verso la parte
frontale del supporto in modo che i fori di raccordo siano
visibili dall’alto.
Far scivolare delicatamente l’unità principale verso il retro
sino a quando la base si aggancia ai fi ssaggi posti all’interno
dei pannelli di supporto bloccandosi. Se il posizionamento
è avvenuto correttamente, sarà possibile vedere i fori per le
viti nella parte sottostante dell’unità principale.
* Se i fori non sono visibili, riaccomodate (allentate) le viti fi ssate
seguendo i passaggi 2-4.
Prestare attenzione a non intrappolare le mani durante
il posizionamento dell'unità principale sul supporto.
A A
C C
B B
A A
4. Fissare l'unità principale al supporto
Guardare la parte anteriore dello strumento per assicurarsi
che l'unità principale e i pannelli laterali siano allineati.
* Se le parti non sono allineate, riaccomodate (allentate) le viti fi ssate
seguendo i passaggi 2-4.
Fissare, da sotto, la parte frontale dell’unità principale
al supporto utilizzando su entrambi i lati le due viti (con
rondella) .
Fissare, da sotto, la parte posteriore dell’unità principale al
supporto utilizzando su entrambi I lati le rimanenti due viti
(con rondella) .
Quando tutte e quattro le viti sono inserite l'unità principale è
posizionata correttamente sulla parte superiore del supporto,
fi ssare saldamente tutte le viti.
Fissare con forza tutte le viti al fine di unire
saldamente l'unità principale al supporto.
