119
Ap
p
e
n
d
ic
e

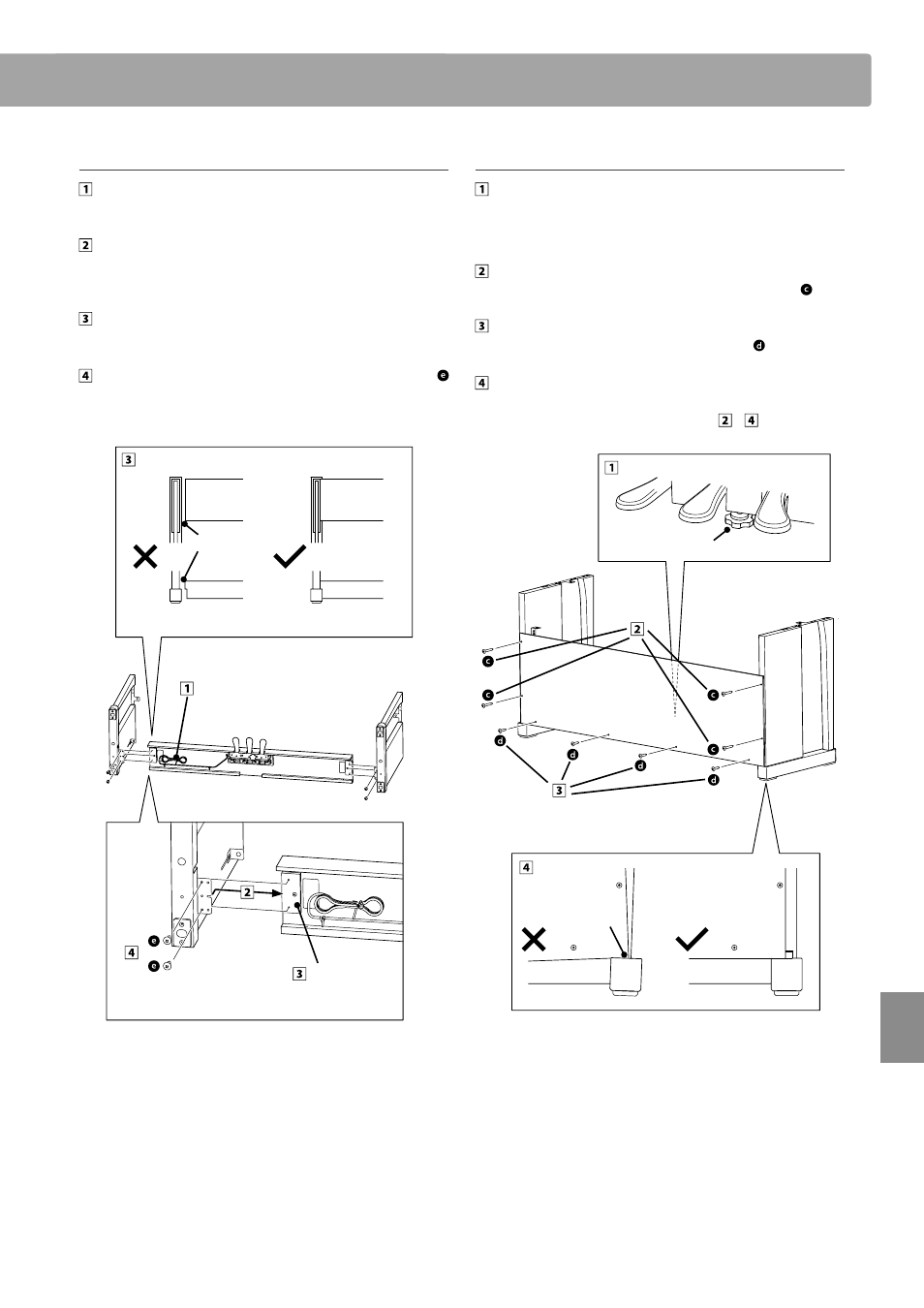

2. Unire il pannello posteriore
Portare in posizione verticale la pedaliera e i pannelli laterali
assemblati.
* Assicurarsi che la manopola regolatrice sia unita alla pedaliera.
Unire, senza stringere, il pannello posteriore (E) ai pannelli
laterali con le quattro viti lunghe autofi lettanti nere .
Unire, senza stringere, il pannello posteriore alla pedaliera
con le quattro viti medie autofi lettanti nere .
Regolare il posizionamento della pedaliera, dei pannelli
laterali e del pannello posteriore in modo che tutte le parti
siano allineate, quindi stringere le viti e .
manopola regolatrice
C C
B B
E E
non allineati
1. Unire i pannelli laterali alla pedaliera
Sciogliere ed estendere il cavo di connessione dei pedali
fi ssato all'estremità inferiore della pedaliera (D).
Unire la pedaliera (D) ai pannelli laterali sinistro (B) e destro
(C) utilizzando le viti temporanee di montaggio collocate
alle due estremità della pedaliera.
Assicurarsi che la pedaliera e i pannelli laterali siano in stretto
contatto e non ci siano fessure tra le parti assemblate.
Inserire le quattro viti corte autofi lettanti color argento
nei fori così come indicato e fi ssare saldamente la pedaliera
ai pannelli sinistro e destro.
fessura
B B
B B
D D
D D
B B
D D
B B
D D
B B
C C
D D
cavo dei pedali
B B
D D
viti temporanee
di montaggio
