6. Attaccare il cilindro al paterazzo
• Utilizzare chiave a brugola da 3mm per rimuovere
la vite dal perno della forcella
• Collegare la forcella inferiore allo snodo o alla landa.
Aprire la valvola di rilascio per estendere il cilindro.
• Collegare la forcella superiore al paterazzo.
7. Utilizzare Loctite 242 (blu) sulle viti dei perni per
evitare che si allentino.
Spurgare la pompa
Tutti i Cilindri Idraulici Integrali Harken sono testati in
officina prima della spedizione. Durante la spedizione e
la permanenza in magazzino l’olio si sposta all’interno del
cilindro e rende necessario uno spurgo prima dell’utilizzo.
1. Con il cilindro in posizione verticale (rod verso l’alto)
estendere completamente il cilindro Integrale
2. Aprire la valvola di rilascio e pompare per circa un
(1) minuto. Fatto questo lo spurgo e’ completato.
Installazione
Manometro/Cilindro
Direzione di rotazione
Massima rotazione rispetto
al corpo pompa
Orario* 1/4-di giro (90°)
Antiorario** 1/2-di giro (180°)
*L’o-ring si rigonfia e sporge
**Ruotare troppo potrebbe ridurre eccessivamente il numero di filetti in presa
ATTENZIONE! Non ruotare il tubo del cilindro
oltre le posizioni indicate per evitare
danneggiamento di componenti
Verificare che il manometro sia nella posizione che prefer-
ite. Se necessario potete svitare completamente il grano
posizionato sul tubo del cilindro (poco sopra il pomello
di rilascio) e ruotare il tubo del cilindro in una delle
4 posizioni mostrate nello schema qui riportato.
5. Quando il manometro e’ nella posizione desiderata
serrare di nuovo il grano. Assicurarsi che il grano sia
in corrispondenza di una delle 4 sedi nel corpo pompa
(vedi schema).

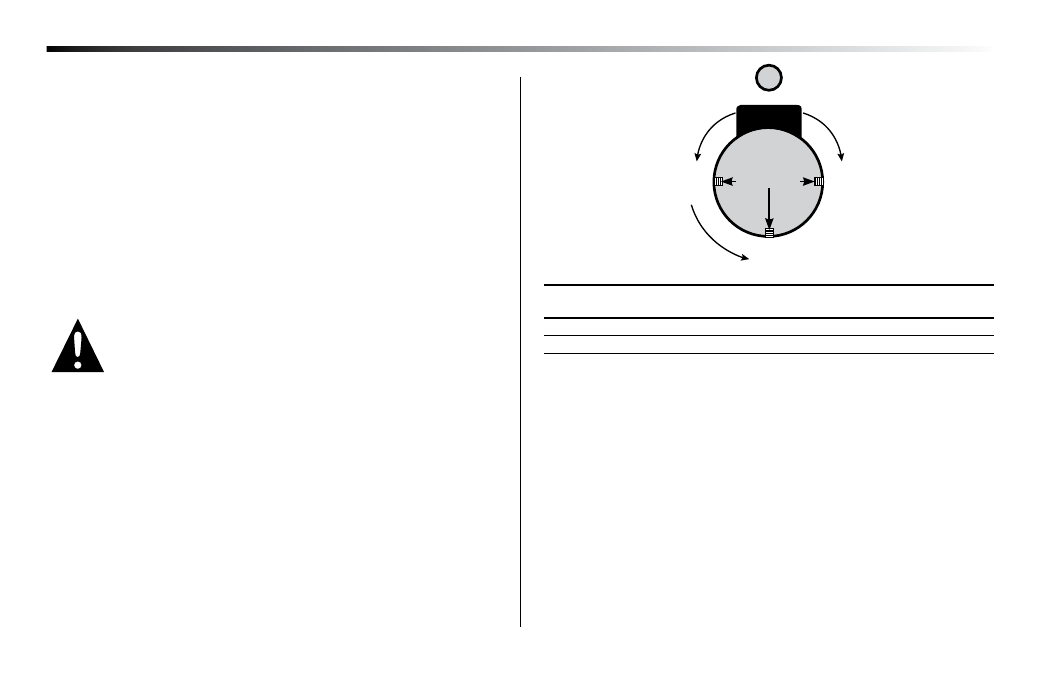

Maniglia
Cilindro
Posizione
manometro
ammessa
Grano
Manometro
Posizione
manometro
ammessa
Posizione manometro ammessa
