Direzione del cricco – Harken 2608 40 mm Ratchet Block Manuale d'uso
Pagina 2

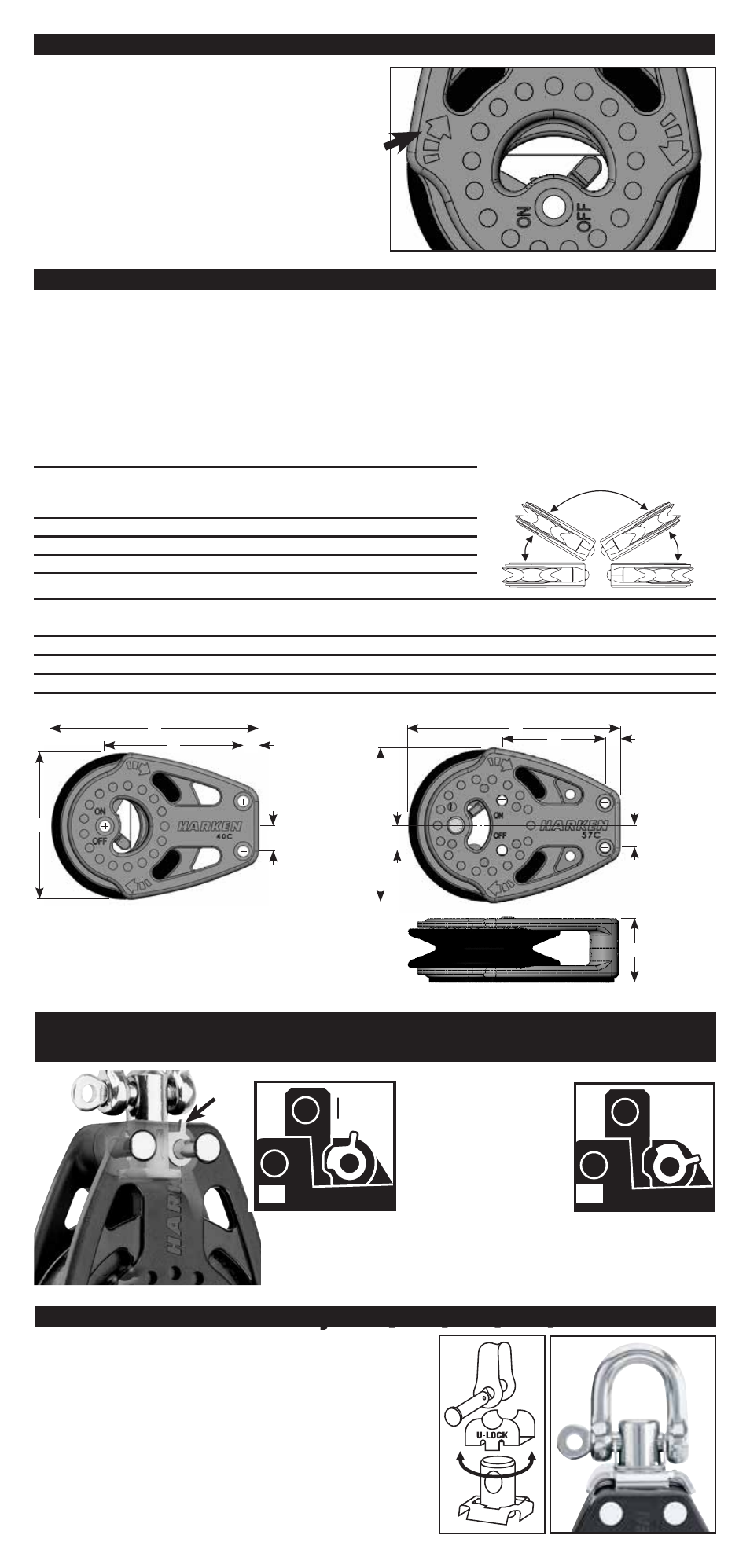

Bozzelli Orizzontali 2614 / 2137 / 2672
Posizionare il bozzello in modo che il cricco giri nella direzione desiderata. Far scattare il bozzello per
cambiare direzione. Utilizzare lo schema qui sotto o il bozzello stesso come dima e segnare i fori con
una punta. Prima di trapanare, controllare che i segni corrispondano perfettamente al bozzello. Togliere il
bozzello e fare i fori utilizzando le punte di trapano come mostrato in tabella. Smussare i fori in modo che
il sigillante possa fare presa. Mettere la guarnizione sotto al bozzello. Montare il bozzello con le apposite
viti, dadi e rondelle in acciaio inossidabile.
Il kit dei bozzelli orizzontali Ratchet comprende le viti a testa tonda, i dadi e le rondelle metriche.
Vedi tabella:
Bozzello
num.
Dimensione
Punta del
trapano
Spessore del
bozzello (G)
Bulloneria x
lunghezza (nel kit)
mm
mm
2614
40 mm
3.25
22
M3 x 40 mm
2137
57 mm
4.25
25
M4 x 60 mm
2672
75 mm
5.25
31
M5 x 60 mm
* Lunghezza delle viti: sommare lo spessore della coperta a quella di rondelle e dadi.
Dimensione
del bozzello
Num.
A
B
C
D
E
F
mm
mm
mm
mm
mm
mm
40 mm
2614
4
38
—
6.9
40
57
57 mm
2137
6
38
9.4
8.3
57
78
75mm
2672
7
51
12.7
12.4
75
103
2614
D
B
A
F
E
2137, 2672
D
B
E
A
C
F
2137, 2614, 2672
G
Il sistema U-Lock 3-Way (a tre vie) sui bozzelli doppi o
tripli permette alla testa del bozzello di cambiare direzione
– da frontale a laterale oppure permette al bozzello di
ruotare liberamente. Per cambiare la direzione, smontare
il grillo, ruotare il perno, rimontare il grillo. Smontare il
sistema U-Lock per permettere al bozzello di ruotare lib-
eramente.
Direzione del cricco
Una freccia segnata sulla guancia del bozzello indica
la direzione in cui lavora il cricco. Quando viene
montato il bozzello e vengono montate le scotte,
fare attenzione al senso della freccia.
1. Leva dello strozzatore in
posizione chiusa (in alto).
Il bozzello è bloccato in
posizione frontale o laterale.
2. Leva dello strozzatore
in posizione aperta (in
basso). Il bozzello ruota
liberamente.
2
1
CHIUSO
APERTO
Sistema U-Lock 3-Way – 2140 / 2141 / 2612 / 2613 / 2619
Strozzatore Lock 3-Way – 2135 / 2136 / 2138 / 2139 / 2170 / 2171, 2673,
2674, 2675, 2676, 2694, 2695, 2696, 2697
