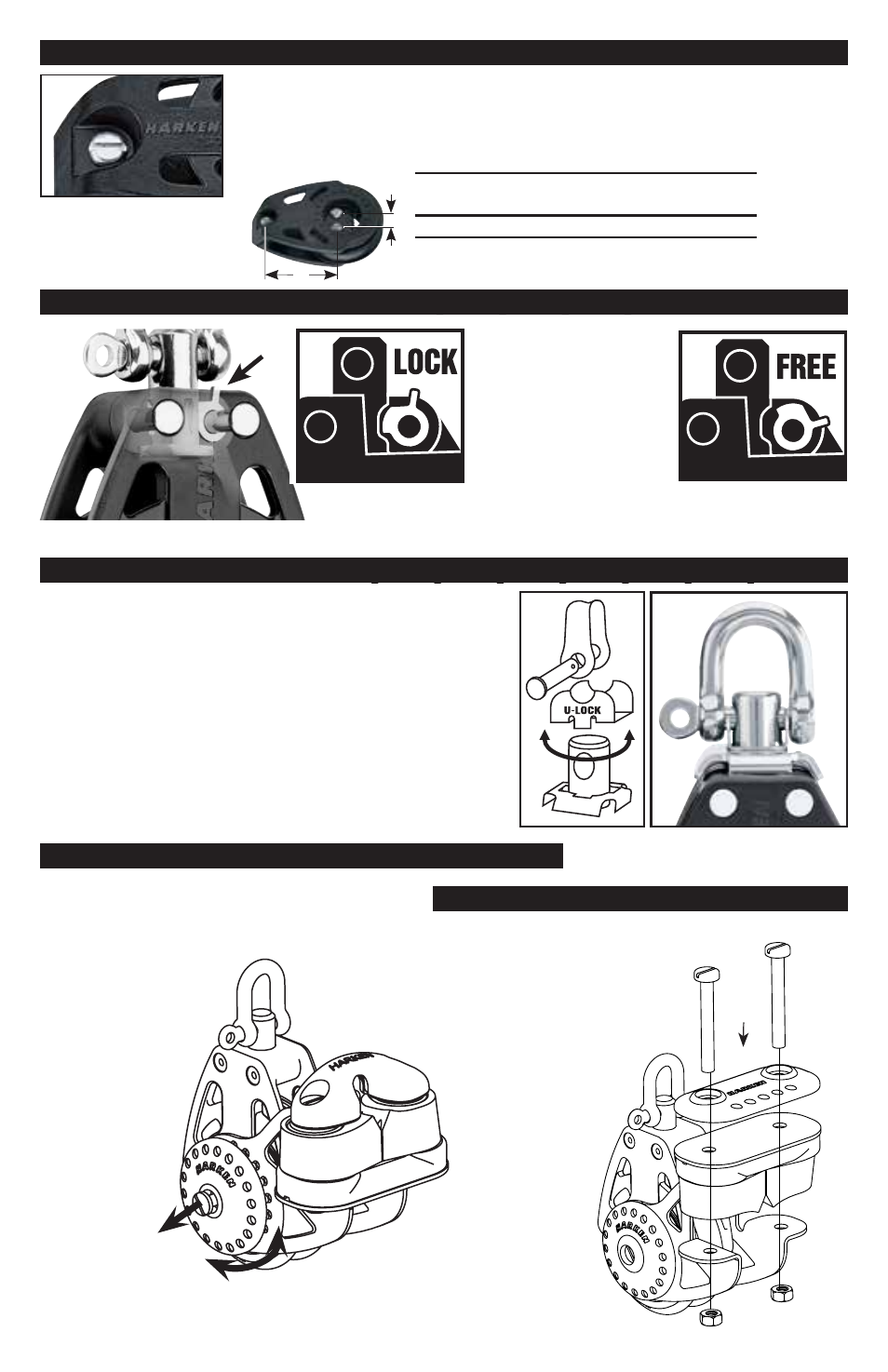

Bozzello Cheek Block 2606 orizzontale
Segnare i fori con una punta, utilizzando il bozzello come dima. Togliere il
bozzello e fare i fori con il trapano – punta da 5.2 mm (13/64"). Smussare i fori
in modo che il sigillante possa fare presa. Montare il bozzello con le apposite viti,
dadi e rondelle in acciaio inossidabile.
Sistema U-Lock 3-Way — 2602 / 2603 / 2604 / 2605 / 2617 / 2618 / 2629 / 2631
Num. Bulloneria
A B
in mm in mm
2606 M5 o #10 PH/RH* 1 7 /
8
47 1 /
2
12
*Lunghezza delle viti: sommare lo spessore della coperta a quella
di rondelle e dadi.
A
B
Il sistema U-Lock 3-Way (a tre vie) sui bozzelli doppi o
tripli permette alla testa del bozzello di cambiare direzione
– da frontale a laterale oppure permette al bozzello di
ruotare liberamente. Per cambiare la direzione, smontare
il grillo, ruotare il perno, rimontare il grillo. Smontare
il sistema U-Lock per permettere al bozzello di ruotare
liberamente.
Strozzatore Lock 3-Way — 2600 / 2601 / 2615 / 2616 / 2621 - 2624
1
1. Leva dello strozzatore
in posizione chiusa (in
alto). Il bozzello è
bloccato in posizione
frontale o laterale.
2. Leva dello strozzatore
in posizione aperta (in
basso). Il bozzello ruota
liberamente.
2
1 2
Regolazione dell’angolo dello strozzatore (singolo/triplo)
Num.
HFS889
Strozzatore reversibile (solo per il singolo)
1. Smontare le viti alla base dello strozzatore.
2. Montare come illustrato.
Attenzione: la base dello
strozzatore deve essere in
plastica.
3. Avvitare. Non stringere troppo
le viti. Lo strozzatore si
deve poter mollare
di colpo.
1. Allentare la vite del sistema di bloccaggio
dello strozzatore ed estrarre il disco.
2. Far ruotare lo strozzatore fino alla
posizione desiderata.
3. Chiudere, premendo sul
sistema di bloccaggio e
stringere la vite.
Attenzione a non
bloccare la puleggia
stringendo troppo
la vite.
