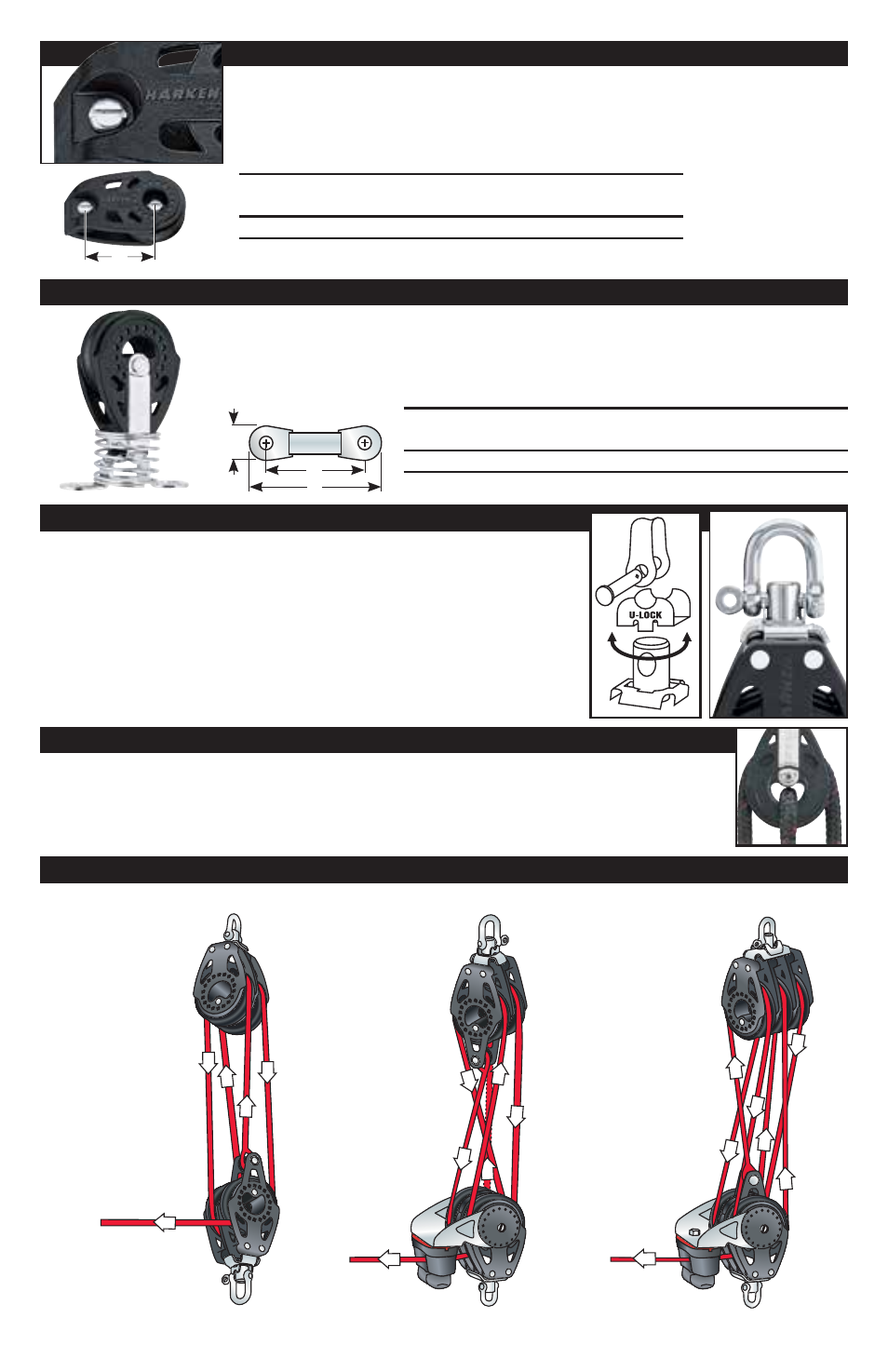

Bozzello Cheek Block 350 orizzontale
Segnare i fori con una punta, utilizzando il bozzello come dima. Togliere il
bozzello e fare i fori con il trapano – punta da 4.2 mm (11/64"). Smussare i
fori in modo che il sigillante possa fare presa. Montare il bozzello con le
apposite viti, dadi e rondelle in acciaio inossidabile.
Sistemi arricavo multiplo
Per stampare altri esempi di schemi di dimensioni maggiori, consultare: www.harken.com.
Arricavo integrato — 348 / 352
Scotta dell’arricavo al centro per realizzare un paranco da 2:1 o 3:1.
Num. Bulloneria
A B C
in mm in mm in mm
350 M4 o #8 PH/RH* — — 1 3 /
16
30 — —
*Lunghezza delle viti: sommare lo spessore della coperta a quella di rondelle e dadi.
350
B
349 Verticale
Num. Bulloneria
A B C
in mm in mm in mm
349 M5 o #10 PH/RH 7 /
16
11 1 1 /
4
32 1 11 /
16
43
*Lunghezza delle viti: sommare lo spessore della coperta a quella di rondelle e dadi.
A
C
B
Segnare i fori con una punta, utilizzando il ponticello come dima. Togliere il
bozzello e fare i fori con il trapano – punta da 4.2 mm (11/64"). Smussare i
fori in modo che il sigillante possa fare presa. Montare con le apposite viti,
dadi e rondelle in acciaio inossidabile.
5:1 4:1
5:1 Right-Angle Reeving
Dead-end on Becket
1
2
3
4
5
5
4:1 Right-Angle Reeving
Dead-end on Becket
1
2
3
4
4
1
2
3
4
5
6
6:1 Right-Angle Reeving
Dead-end on cam
6:1 Right-Angle Reeving
Dead-end on becket
6
2
3
4
5
6
6
1 6:1
Sistema U-Lock 3-Way — 342 / 343 / 344 / 345 / 346 / 347 / 381
Il sistema U-Lock 3-Way (a tre vie) permette alla testa del bozzello
di cambiare direzione – da frontale a laterale oppure permette al
bozzello di ruotare liberamente. Per cambiare la direzione, smon-
tare il grillo, ruotare il perno, rimontare il grillo. Smontare il siste-
ma U-Lock per permettere al bozzello di ruotare liberamente.
Montaggio dell’arricavo con uscita ad angolo retto
