cod. +050003237 - rel. 1.0 - 14.02.2005
PCOS004850
scheda seriale BMS per controlli pCO / BMS serial card for pCO controller
Vi ringraziamo per la scelta fatta, sicuri che sarete soddisfatti
del vostro acquisto.
La scheda PCOS004850 è un'opzione di tutta la famiglia di controlli
pCO (pCO
B esclusi) che permette l'interfacciamento diretto di questi
ultimi ad una rete RS485. La scheda garantisce l'optoisolamento del
controllore rispetto alla rete seriale RS485. Il baud rate massimo
ottenibile è di 19 200 baud (impostabile via software).
Montaggio

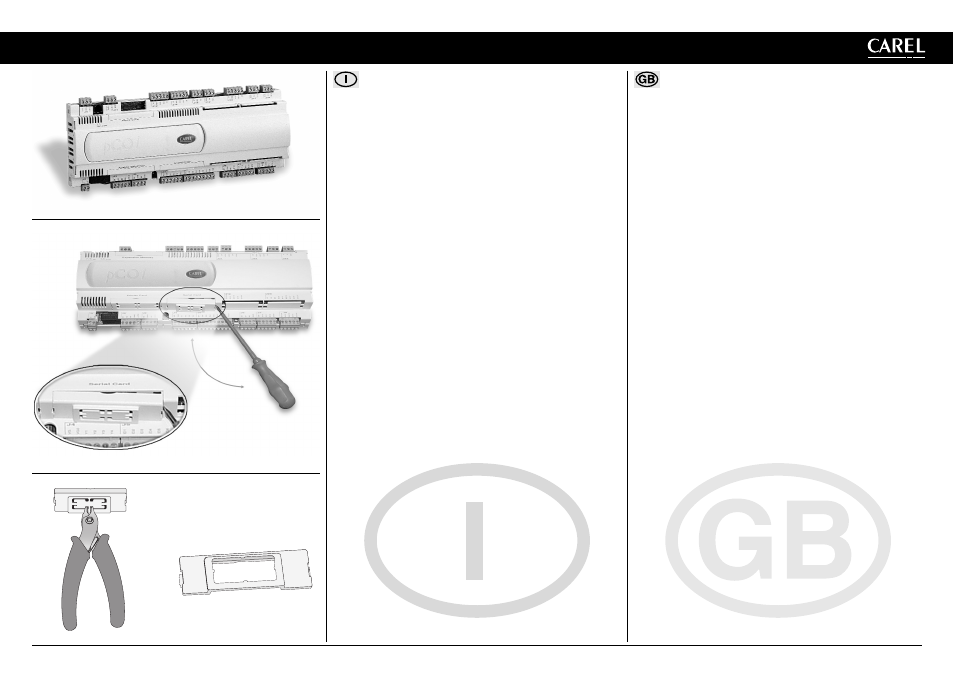

Con riferimento alle Figg. 1...4, il collegamento ad un pCO si ottiene
secondo questa procedura:
1. con un cacciavite, togliere lo sportellino "serial card" del
controllore elettronico (vedi Fig. 1);
2. con un tronchesino, eliminare dallo sportellino la parte plastica
prefratturata, ottenendo il foro corrispondente all'uscita del
connettore a 3 vie (vedi Fig. 2);
3. inserire la scheda opzionale nel corrispondente connettore a
pettine curando che la scheda sia ben inserita e sia in battuta sui
due appoggi plastici solidali al contenitore del pCO (vedi Fig. 3);
4. richiudere lo sportellino mediante cacciavite facendo combaciare
il connettore esposto della scheda seriale con il foro eseguito
sullo sportellino (vedi Fig. 4).
La connessione alla rete RS485 si ottiene tramite il connettore a
morsetti estraibili presente sulla scheda.
I significati dei pin su tale connettore (Fig. 5) sono evidenziati dalla
serigrafia presenti sulla scheda ed elencati in Tab. 1.
Qualora la scheda occupi l'ultima posizione nella linea seriale di
supervisione, ai capi dei pin 2 e 3, va collegata una resistenza di
chiusura linea, del valore di 120 Ω -
1 / 4 W come da schema di Fig. 6.
Thank you for your choice. We trust you will be satisfied with
your purchase.
The PCOS004850 is an optional electronic card of pCO series
controls (pCO
B excluded) which allows you to interface directly the
pCO to a supervisory network RS485. The card ensures the
controller optoinsulation to the RS485 serial network. The max. baud
rate you can get is of 19200 baud (it can be set by software).
Mounting
To install the card in the pCO unit respect the following instructions
(Fig. 1...4):
1. remove the "serial card" placement cover with a screwdriver
(Fig. 1);
2. removing the pre-punctured plastic you get the hole which
corresponds to the tree-pole terminal out (Fig. 2);
3. insert the optional card into the corresponding connector, taking
care that the card is firmly placed on both plastic supports on the
pCO case (Fig. 3);
4. close the cover using the screwdriver making the outside card
terminal fits with the punched hole made on the cover (Fig. 4).
The connection with the RS485 network is carried out by means of
the plug-in terminal connector on the card.
Pin-wiring of the connector is stamped on the card (see table 1).
If the card is placed in the last position of the supervision serial line,
pins 2 and 3, you must connect a 120 Ω -
1 / 4 W end line resistor,
as shown in Fig. 6.
Fig. 1
Fig. 2
